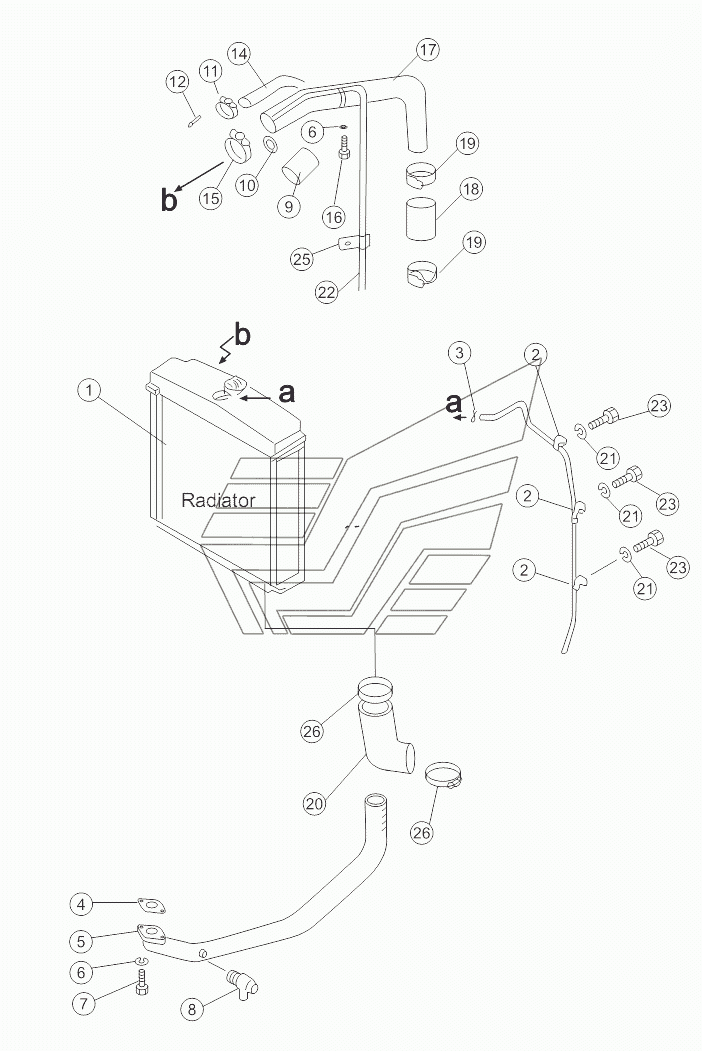

RADIATOR PIPING 16Y-03A-001 V1.0 SD16 (вариант). Каталог 2014г.

FLYWHEEL HOUSING ASSY (3/3) 16Y-02B-A13 V1.0 SD16 (вариант) RADIATOR WIND BREAK 16Y-03A-002 V1.0 SD16 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Радиатор в сборе

Заводской номер: 16Y-03A-03000 Количество на модель: 1
16Y-03A-03000
1
2

Номер детали на чертеже:

2

Хомут

Заводской номер: 08036-21214 Количество на модель: 3
08036-21214
3
3

Номер детали на чертеже:

3

Clamp

Заводской номер: 07281-00167 Количество на модель: 1
07281-00167
1
4

Номер детали на чертеже:

4

Washer

Заводской номер: 16Y-03A-00006 Количество на модель: 1
16Y-03A-00006
1
5

Номер детали на чертеже:

5

Elbow

Заводской номер: 16Y-03A-01000 Количество на модель: 1
16Y-03A-01000
1
6

Номер детали на чертеже:

6

Шайба

Заводской номер: 01643-31232 Количество на модель: 3
01643-31232
3
7

Номер детали на чертеже:

7

Болт

Заводской номер: 01010-51235 Количество на модель: 2
01010-51235
2
8

Номер детали на чертеже:

8

Клапан спускной

Заводской номер: 16Y-03B-01000 Количество на модель: 1
16Y-03B-01000
1
9

Номер детали на чертеже:

9

Hose

Заводской номер: 16Y-03A-00003 Количество на модель: 1
16Y-03A-00003
1
10

Номер детали на чертеже:

10

Зажим

Заводской номер: 07281-00419 Количество на модель: 3
07281-00419
3
11

Номер детали на чертеже:

11

Зажим

Заводской номер: 07281-00197 Количество на модель: 2
07281-00197
2
12

Номер детали на чертеже:

12

Plug

Заводской номер: 16Y-03A-00009 Количество на модель: 1
16Y-03A-00009
1
13

Номер детали на чертеже:

13

T-spring clamp

Заводской номер: 07284-00789 Количество на модель: 2
07284-00789
2
14

Номер детали на чертеже:

14

Hose

Заводской номер: 07270-31007 Количество на модель: 1
07270-31007
1
15

Номер детали на чертеже:

15

Зажим

Заводской номер: 07281-00809 Количество на модель: 7
07281-00809
7
16

Номер детали на чертеже:

16

Болт

Заводской номер: 01010-51220 Количество на модель: 1
01010-51220
1
17

Номер детали на чертеже:

17

Water tube

Заводской номер: 16Y-03A-04000 Количество на модель: 1
16Y-03A-04000
1
18

Номер детали на чертеже:

18

Elbow

Заводской номер: 16Y-03A-00005 Количество на модель: 1
16Y-03A-00005
1
19

Номер детали на чертеже:

19

Зажим

Заводской номер: 07281-00909 Количество на модель: 4
07281-00909
4
20

Номер детали на чертеже:

20

Hose

Заводской номер: 16Y-03A-00008 Количество на модель: 1
16Y-03A-00008
1
21

Номер детали на чертеже:

21

Washer

Заводской номер: 01642-21016 Количество на модель: 3
01642-21016
3
22

Номер детали на чертеже:

22

Hose

Заводской номер: 16Y-03A-00011 Количество на модель: 1
16Y-03A-00011
1
23

Номер детали на чертеже:

23

Болт

Заводской номер: 01010-51025 Количество на модель: 3
01010-51025
3
24

Номер детали на чертеже:

24

Шланг

Заводской номер: 16Y-03A-00002 Количество на модель: 1
16Y-03A-00002
1
25

Номер детали на чертеже:

25

Зажим

Заводской номер: 195-01-12520 Количество на модель: 1
195-01-12520
1
