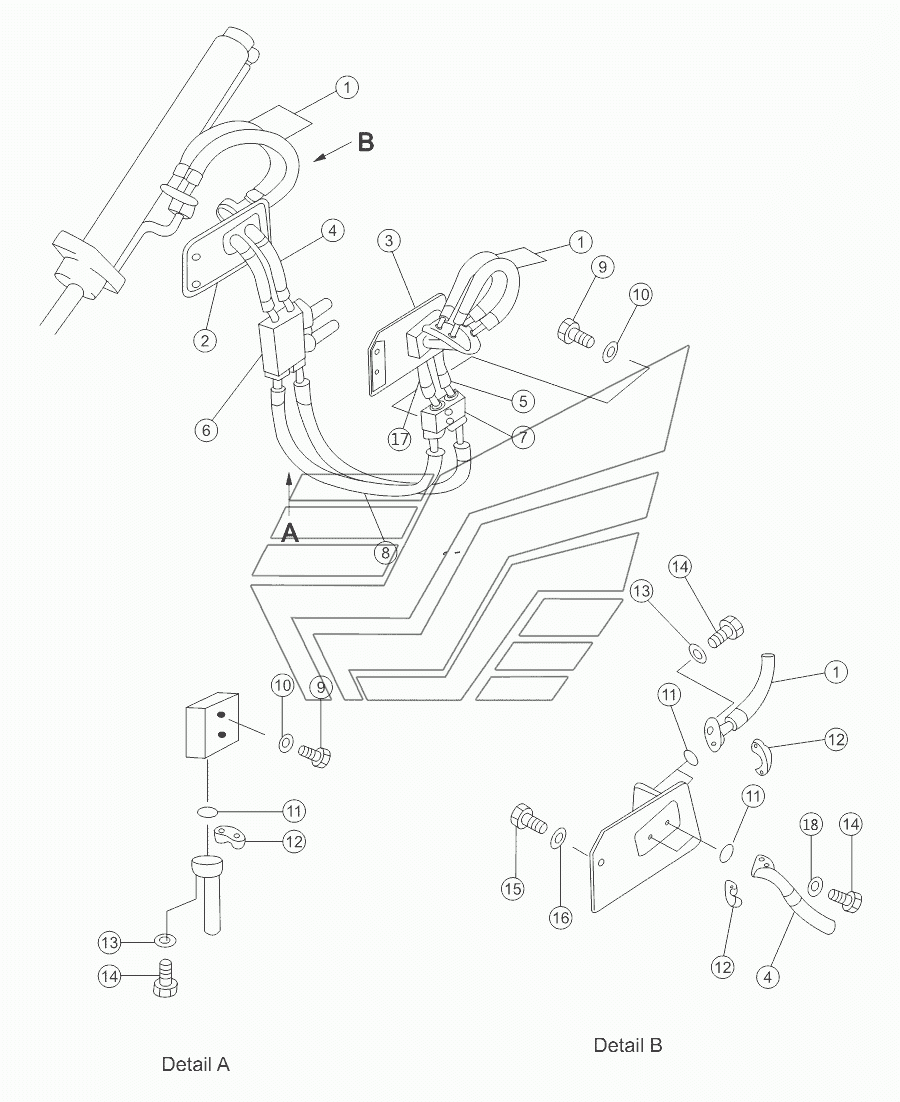

BLADE LIFT PIPING (OUTSIDE, WITH SC11 ENGINE) 16Y-62CA-002 V1.0 SD16 (вариант). Каталог 2014г.

BLADE LIFT PIPING (OUTSIDE, WITH WD10 ENGINE) 16Y-62D-002 V1.0 SD16 (вариант) BLADE LIFT PIPING (OUTSIDE, WITH SC11 ENGINE) 16L-62CA-002 V1.0 SD16 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Рукав (левый)

Заводской номер: 07119-00611 Количество на модель: 4
07119-00611
4
2

Номер детали на чертеже:

2

Bracket

Заводской номер: 16Y-62CA-02000 Количество на модель: 1
16Y-62CA-02000
1
3

Номер детали на чертеже:

3

Кронштейн левый

Заводской номер: 10Y-62-03000 Количество на модель: 1
10Y-62-03000
1
4

Номер детали на чертеже:

4

Hose

Заводской номер: 16Y-62CA-01000 Количество на модель: 1
16Y-62CA-01000
1
5

Номер детали на чертеже:

5

Рукав

Заводской номер: 16Y-62-40000 Количество на модель: 1
16Y-62-40000
1
6

Номер детали на чертеже:

6

Tube seat

Заводской номер: 16Y-62-00003A Количество на модель: 1
16Y-62-00003A
1
7

Номер детали на чертеже:

7

Tube seat

Заводской номер: 16Y-62-00002A Количество на модель: 1
16Y-62-00002A
1
8

Номер детали на чертеже:

8

Рукав

Заводской номер: 07118-00613 Количество на модель: 2
07118-00613
2
9

Номер детали на чертеже:

9

Болт М14х50

Заводской номер: 01010-51490 Количество на модель: 4
01010-51490
4
10

Номер детали на чертеже:

10

Уплотнительная шайба

Заводской номер: 01643-31445 Количество на модель: 4
01643-31445
4
11

Номер детали на чертеже:

11

Кольцо

Заводской номер: 07000-13025 Количество на модель: 16
07000-13025
16
12

Номер детали на чертеже:

12

Фланец

Заводской номер: 07371-30638 Количество на модель: 40
07371-30638
40
13

Номер детали на чертеже:

13

Шайба

Заводской номер: 01643-30823 Количество на модель: 32
01643-30823
32
14

Номер детали на чертеже:

14

Болт

Заводской номер: 01010-50830 Количество на модель: 64
01010-50830
64
15

Номер детали на чертеже:

15

Болт

Заводской номер: 01010-51645 Количество на модель: 4
01010-51645
4
16

Номер детали на чертеже:

16

Шайба

Заводской номер: 01643-31645 Количество на модель: 4
01643-31645
4
17

Номер детали на чертеже:

17

Hose

Заводской номер: 16Y-62-80000 Количество на модель: 1
16Y-62-80000
1
18

Номер детали на чертеже:

18

Шайба

Заводской номер: 01602-20825 Количество на модель: 32
01602-20825
32
BLADE LIFT PIPING (OUTSIDE, WITH WD10 ENGINE) 16Y-62D-002 V1.0 SD16 (вариант) BLADE LIFT PIPING (OUTSIDE, WITH SC11 ENGINE) 16L-62CA-002 V1.0 SD16 (вариант)
