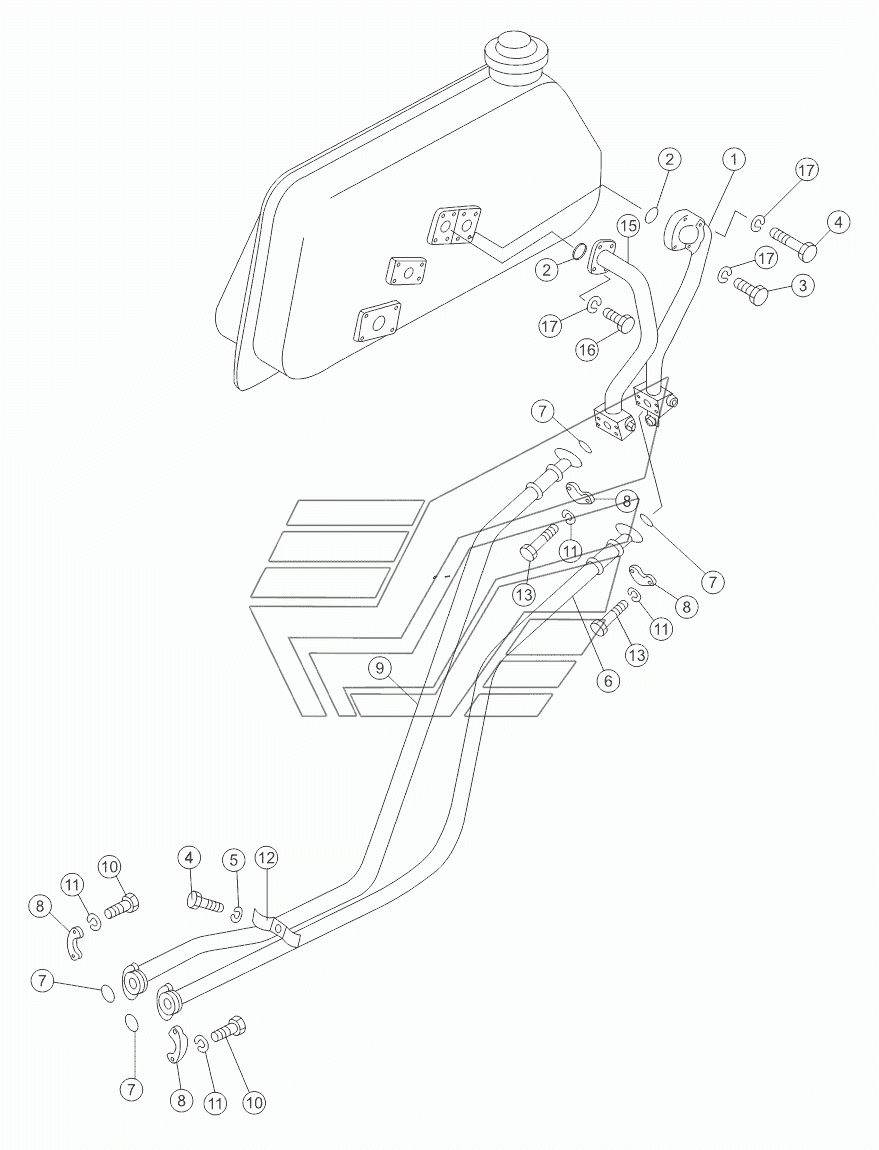

BLADE LIFT PIPING (INSIDE, WITH SC11 ENGINE) 16Y-62CA-001 V1.0 SD16 (вариант). Каталог 2014г.

BLADE LIFT PIPING (INSIDE, WITH WD10 ENGINE) 16Y-62D-001 V1.0 SD16 (вариант) BLADE LIFT PIPING (INSIDE, WITH SC11 ENGINE) 16L-62CA-001 V1.0 - MODEL SD16L SD16 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Трубка

Заводской номер: 16Y-62-10000 Количество на модель: 1
16Y-62-10000
1
2

Номер детали на чертеже:

2

Кольцо

Заводской номер: 07000-13048 Количество на модель: 2
07000-13048
2
3

Номер детали на чертеже:

3

Болт

Заводской номер: 01010-51265 Количество на модель: 2
01010-51265
2
4

Номер детали на чертеже:

4

Болт

Заводской номер: 01010-51275 Количество на модель: 6
01010-51275
6
5

Номер детали на чертеже:

5

Шайба

Заводской номер: 01643-31232 Количество на модель: 4
01643-31232
4
6

Номер детали на чертеже:

6

Hose

Заводской номер: 07119-01025 Количество на модель: 1
07119-01025
1
6

Номер детали на чертеже:

6

Рукав

Заводской номер: 07119-01026 Количество на модель: 1
07119-01026
1
7

Номер детали на чертеже:

7

Кольцо

Заводской номер: 07000-13032 Количество на модель: 4
07000-13032
4
8

Номер детали на чертеже:

8

Разъемный фланец

Заводской номер: 07371-31049 Количество на модель: 8
07371-31049
8
9

Номер детали на чертеже:

9

Hose

Заводской номер: 07114-01025 Количество на модель: 1
07114-01025
1
10

Номер детали на чертеже:

10

Болт

Заводской номер: 01010-51035 Количество на модель: 8
01010-51035
8
11

Номер детали на чертеже:

11

Шайба

Заводской номер: 01643-31032 Количество на модель: 16
01643-31032
16
12

Номер детали на чертеже:

12

Зажим

Заводской номер: 195-61-16170 Количество на модель: 4
195-61-16170
4
13

Номер детали на чертеже:

13

Болт

Заводской номер: 01010-51040 Количество на модель: 8
01010-51040
8
14

Номер детали на чертеже:

14

Гайка

Заводской номер: 01580-11008 Количество на модель: 8
01580-11008
8
15

Номер детали на чертеже:

15

Трубка

Заводской номер: 16Y-62-20000 Количество на модель: 1
16Y-62-20000
1
16

Номер детали на чертеже:

16

Болт

Заводской номер: 01010-51245 Количество на модель: 4
01010-51245
4
17

Номер детали на чертеже:

17

Рессорная шайба

Заводской номер: 01602-21236 Количество на модель: 8
01602-21236
8
