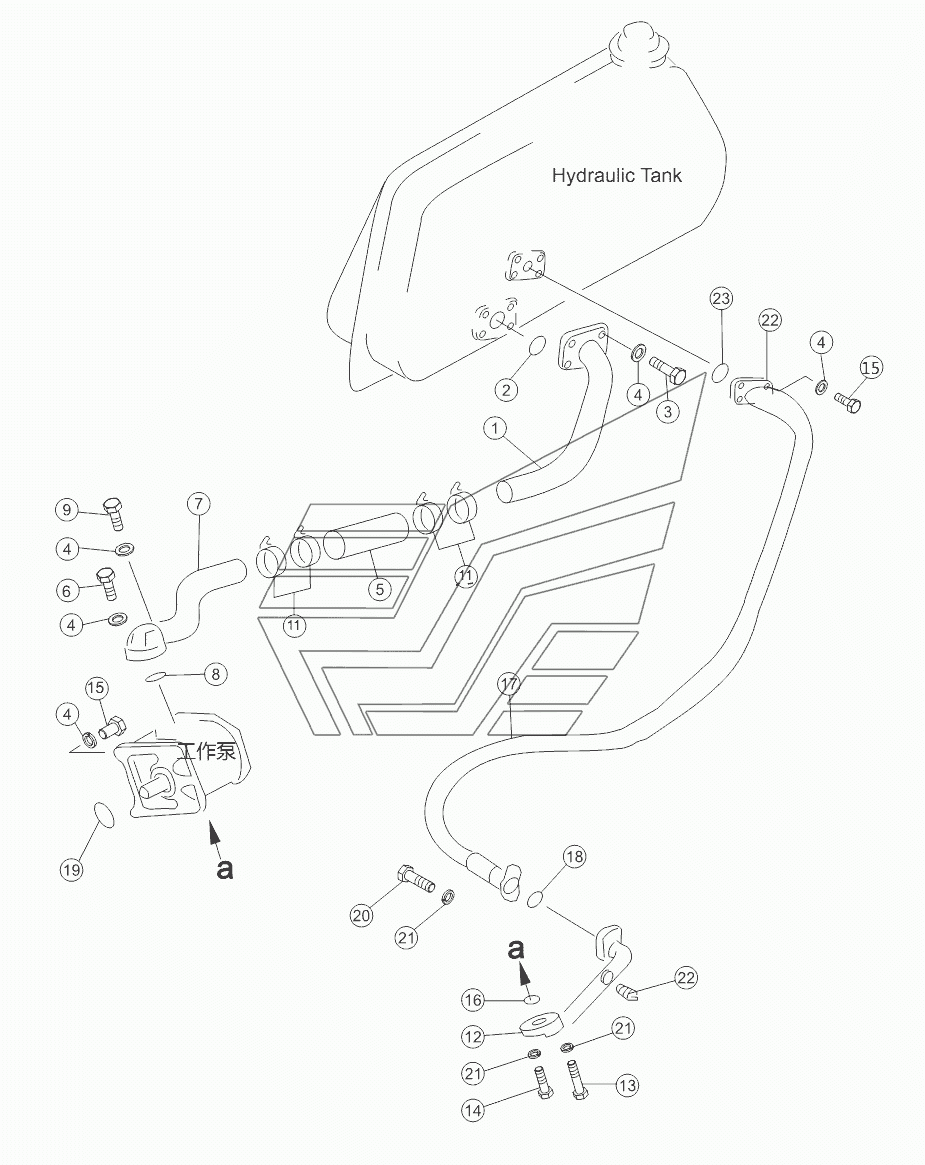

IMPLEMENT PUMP SYSTEM PIPING ASSY 16Y-61-A11 V1.0 SD16 (вариант). Каталог 2014г.

HYDRAULIC PUMP 16Y-61-011 V1.0 SD16 (вариант) IMPLEMENT PUMP SYSTEM PIPING ASSY WITH WINCH 16Y-61-A21 V1.0 SD16 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Трубка всасывающая

Заводской номер: 16Y-61-04000 Количество на модель: 1
16Y-61-04000
1
2

Номер детали на чертеже:

2

O-ring

Заводской номер: 07000-12075 Количество на модель: 1
07000-12075
1
3

Номер детали на чертеже:

3

Болт

Заводской номер: 01010-51240 Количество на модель: 4
01010-51240
4
4

Номер детали на чертеже:

4

Рессорная шайба

Заводской номер: 01602-21236 Количество на модель: 13
01602-21236
13
5

Номер детали на чертеже:

5

Hose

Заводской номер: 07260-05822 Количество на модель: 1
07260-05822
1
6

Номер детали на чертеже:

6

Болт

Заводской номер: 01010-51265 Количество на модель: 2
01010-51265
2
7

Номер детали на чертеже:

7

Трубка всасывающая

Заводской номер: 16Y-61-02000 Количество на модель: 1
16Y-61-02000
1
8

Номер детали на чертеже:

8

O-ring

Заводской номер: 07000-12060 Количество на модель: 1
07000-12060
1
9

Номер детали на чертеже:

9

Болт

Заводской номер: 01010-51275 Количество на модель: 2
01010-51275
2
10

Номер детали на чертеже:

10

Шайба

Заводской номер: 01643-31232 Количество на модель: 4
01643-31232
4
11

Номер детали на чертеже:

11

Зажим

Заводской номер: 07284-10769 Количество на модель: 4
07284-10769
4
12

Номер детали на чертеже:

12

Трубка

Заводской номер: 16Y-61-03000 Количество на модель: 1
16Y-61-03000
1
13

Номер детали на чертеже:

13

Болт

Заводской номер: 01010-51075 Количество на модель: 2
01010-51075
2
14

Номер детали на чертеже:

14

Болт

Заводской номер: 01010-51055 Количество на модель: 2
01010-51055
2
15

Номер детали на чертеже:

15

Болт

Заводской номер: 01010-51245 Количество на модель: 8
01010-51245
8
16

Номер детали на чертеже:

16

Кольцо

Заводской номер: 07000-13040 Количество на модель: 1
07000-13040
1
17

Номер детали на чертеже:

17

Рукав высокого давления

Заводской номер: 16Y-61-07000 Количество на модель: 1
16Y-61-07000
1
18

Номер детали на чертеже:

18

Кольцо

Заводской номер: 07000-13038 Количество на модель: 1
07000-13038
1
19

Номер детали на чертеже:

19

Кольцо круглого сечения

Заводской номер: 07000-12085 Количество на модель: 1
07000-12085
1
20

Номер детали на чертеже:

20

Болт

Заводской номер: 01010-51040 Количество на модель: 4
01010-51040
4
21

Номер детали на чертеже:

21

Шайба

Заводской номер: 01602-21030 Количество на модель: 8
01602-21030
8
22

Номер детали на чертеже:

22

Заглушка

Заводской номер: 07042-20108 Количество на модель: 1
07042-20108
1
23

Номер детали на чертеже:

23

Кольцо

Заводской номер: 07000-13048 Количество на модель: 1
07000-13048
1
