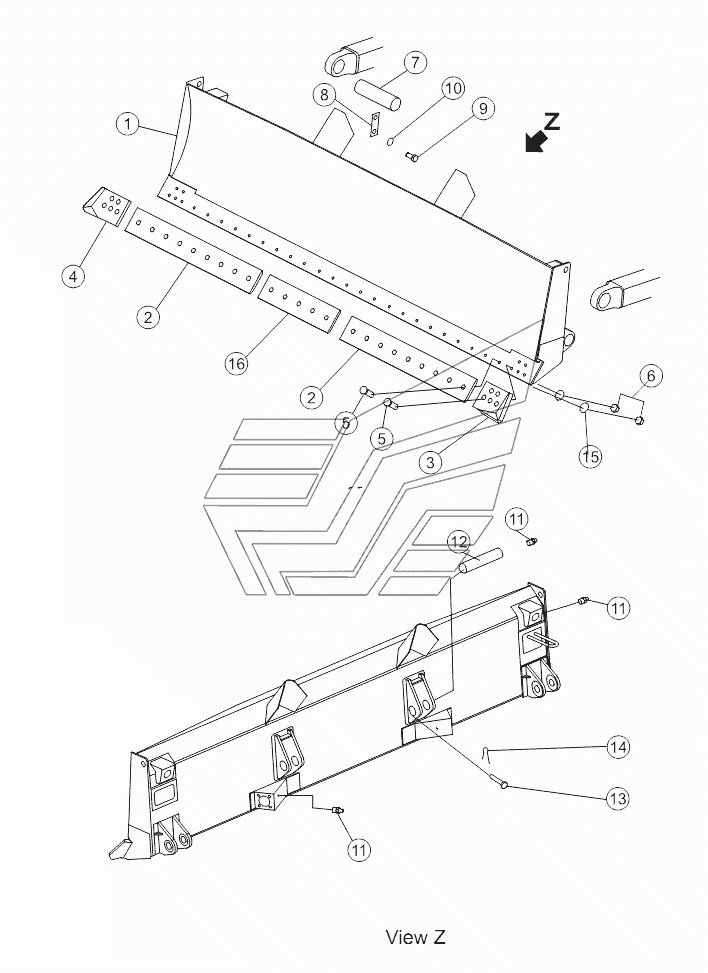

STRAIGHT TILT BLADE 16L-80-001 V1.0 SD16 (вариант). Каталог 2014г.

U-FRAME 16Y-81-002 V1.0 SD16 (вариант) STRAIGHT TILT FRAME 16L-80-002 V1.0 SD16 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Отвал

Заводской номер: 16Y-80-70000 Количество на модель: 1
16Y-80-70000
1
2

Номер детали на чертеже:

2

Нож

Заводской номер: 16Y-80-00019 Количество на модель: 2
16Y-80-00019
2
3

Номер детали на чертеже:

3

Нож угловой левый

Заводской номер: 16Y-81-00002 Количество на модель: 1
16Y-81-00002
1
4

Номер детали на чертеже:

4

Нож угловой правый

Заводской номер: 16Y-81-00003 Количество на модель: 1
16Y-81-00003
1
5

Номер детали на чертеже:

5

Болт

Заводской номер: 154-71-41270 Количество на модель: 28
154-71-41270
28
6

Номер детали на чертеже:

6

Гайка

Заводской номер: 154-70-22270 Количество на модель: 28
154-70-22270
28
7

Номер детали на чертеже:

7

Shaft

Заводской номер: 14Y-82-00003 Количество на модель: 2
14Y-82-00003
2
8

Номер детали на чертеже:

8

Блок стопорный

Заводской номер: 16Y-80-00003 Количество на модель: 2
16Y-80-00003
2
9

Номер детали на чертеже:

9

Болт

Заводской номер: 01010-51635 Количество на модель: 4
01010-51635
4
10

Номер детали на чертеже:

10

Шайба

Заводской номер: 01643-31645 Количество на модель: 4
01643-31645
4
11

Номер детали на чертеже:

11

Масленка

Заводской номер: 07020-01021 Количество на модель: 6
07020-01021
6
12

Номер детали на чертеже:

12

Палец

Заводской номер: 16Y-80-00002 Количество на модель: 2
16Y-80-00002
2
13

Номер детали на чертеже:

13

Палец

Заводской номер: 16Y-80-00001 Количество на модель: 2
16Y-80-00001
2
14

Номер детали на чертеже:

14

Чека разводная

Заводской номер: 04050-13016 Количество на модель: 2
04050-13016
2
15

Номер детали на чертеже:

15

Шайба

Заводской номер: 01643-32060 Количество на модель: 28
01643-32060
28
