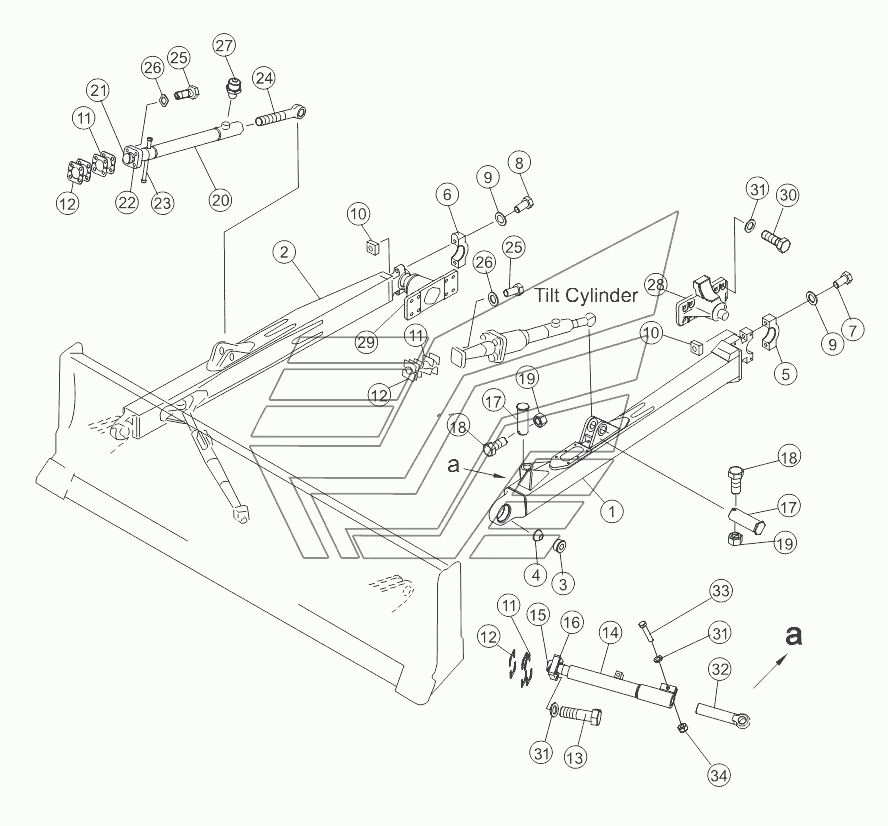

STRAIGHT TILT FRAME 16Y-80-002 V1.0 SD16 (вариант). Каталог 2014г.

STRAIGHT TILT BLADE 16Y-80-001 V1.0 SD16 (вариант) ANGLE BLADE 16Y-81-001 V1.0 SD16 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Push rod

Заводской номер: 16Y-80-30000A Количество на модель: 1
16Y-80-30000A
1
2

Номер детали на чертеже:

2

Push rod

Заводской номер: 16Y-80-40000A Количество на модель: 1
16Y-80-40000A
1
3

Номер детали на чертеже:

3

Support

Заводской номер: 14Y-82-00016 Количество на модель: 2
14Y-82-00016
2
4

Номер детали на чертеже:

4

Support

Заводской номер: 14Y-82-00001 Количество на модель: 2
14Y-82-00001
2
5

Номер детали на чертеже:

5

Крышка левая

Заводской номер: 16Y-80-00006 Количество на модель: 1
16Y-80-00006
1
6

Номер детали на чертеже:

6

Крышка правая

Заводской номер: 16Y-80-00007 Количество на модель: 1
16Y-80-00007
1
7

Номер детали на чертеже:

7

Болт

Заводской номер: 01011-52465 Количество на модель: 2
01011-52465
2
8

Номер детали на чертеже:

8

Болт

Заводской номер: 01011-52430 Количество на модель: 2
01011-52430
2
9

Номер детали на чертеже:

9

Уплотнительная шайба

Заводской номер: 01643-32460 Количество на модель: 4
01643-32460
4
10

Номер детали на чертеже:

10

Гайка

Заводской номер: 16Y-80-00008 Количество на модель: 4
16Y-80-00008
4
11

Номер детали на чертеже:

11

Шайба 0,50 мм

Заводской номер: 16Y-80-00009 Количество на модель: 32
16Y-80-00009
32
12

Номер детали на чертеже:

12

Шайба 1,00 мм

Заводской номер: 16Y-80-00010 Количество на модель: 32
16Y-80-00010
32
13

Номер детали на чертеже:

13

Болт

Заводской номер: 01010-52070 Количество на модель: 8
01010-52070
8
14

Номер детали на чертеже:

14

Стойка наклонная

Заводской номер: 16Y-80-60000 Количество на модель: 2
16Y-80-60000
2
15

Номер детали на чертеже:

15

Шарнир шаровой

Заводской номер: 16Y-80-60001 Количество на модель: 2
16Y-80-60001
2
16

Номер детали на чертеже:

16

Колпачок

Заводской номер: 16Y-80-60004 Количество на модель: 2
16Y-80-60004
2
17

Номер детали на чертеже:

17

Палец

Заводской номер: 16Y-80-00020 Количество на модель: 4
16Y-80-00020
4
18

Номер детали на чертеже:

18

Болт

Заводской номер: 01010-51265 Количество на модель: 4
01010-51265
4
19

Номер детали на чертеже:

19

Nut

Заводской номер: 01598-11214 Количество на модель: 4
01598-11214
4
20

Номер детали на чертеже:

20

Стойка

Заводской номер: 16Y-80-50000 Количество на модель: 1
16Y-80-50000
1
21

Номер детали на чертеже:

21

Шарнир шаровой

Заводской номер: 16Y-80-50006 Количество на модель: 1
16Y-80-50006
1
22

Номер детали на чертеже:

22

Колпачок

Заводской номер: 16Y-80-50007 Количество на модель: 1
16Y-80-50007
1
23

Номер детали на чертеже:

23

Тяга

Заводской номер: 16Y-80-51000 Количество на модель: 1
16Y-80-51000
1
24

Номер детали на чертеже:

24

Стержень

Заводской номер: 16Y-80-00005 Количество на модель: 1
16Y-80-00005
1
25

Номер детали на чертеже:

25

Болт

Заводской номер: 01010-51865 Количество на модель: 8
01010-51865
8
26

Номер детали на чертеже:

26

Шайба

Заводской номер: 01643-31845 Количество на модель: 8
01643-31845
8
27

Номер детали на чертеже:

27

Масленка

Заводской номер: 07020-01021 Количество на модель: 1
07020-01021
1
28

Номер детали на чертеже:

28

Цапфа левая

Заводской номер: 16Y-80-10000 Количество на модель: 1
16Y-80-10000
1
29

Номер детали на чертеже:

29

Цапфа правая

Заводской номер: 16Y-80-20000 Количество на модель: 1
16Y-80-20000
1
30

Номер детали на чертеже:

30

Болт

Заводской номер: 01010-52055 Количество на модель: 8
01010-52055
8
31

Номер детали на чертеже:

31

Шайба

Заводской номер: 01643-32060 Количество на модель: 26
01643-32060
26
32

Номер детали на чертеже:

32

Винт

Заводской номер: 16L-80-00015 Количество на модель: 2
16L-80-00015
2
33

Номер детали на чертеже:

33

Болт

Заводской номер: 01010-52095 Количество на модель: 2
01010-52095
2
34

Номер детали на чертеже:

34

Гайка

Заводской номер: 01580-02016 Количество на модель: 2
01580-02016
2
