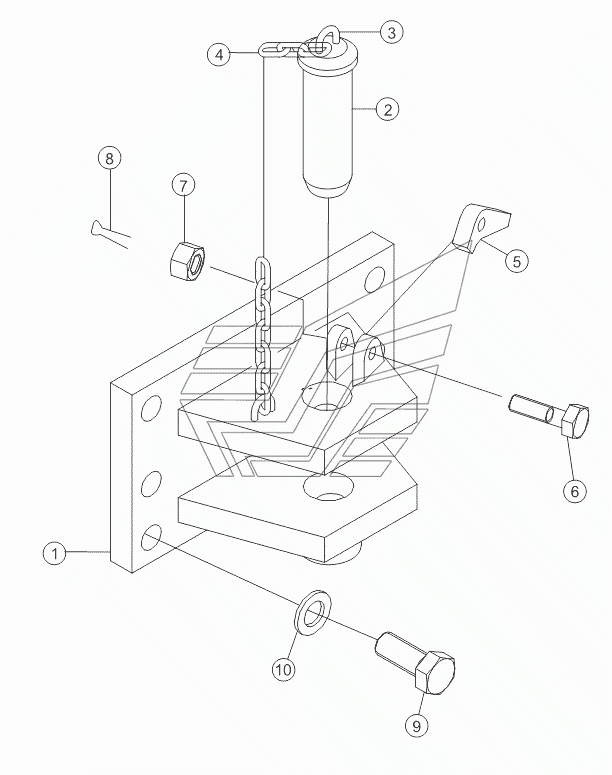

TRACTION FRAME 16Y-32-001 V1.0 SD16 (вариант). Каталог 2014г.

OIL CYLINDER BRACKET 16Y-85-001 V1.0 SD16 (вариант) STRAIGHT TILT BLADE 16Y-80-001 V1.0 SD16 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Traction frame

Заводской номер: 16Y-32-00000 Количество на модель: 1
16Y-32-00000
1
1

Номер детали на чертеже:

1

Кронштейн сцепки

Заводской номер: 16Y-32-10000 Количество на модель: 1
16Y-32-10000
1
2

Номер детали на чертеже:

2

Traction pin

Заводской номер: 09247-45155 Количество на модель: 1
09247-45155
1
3

Номер детали на чертеже:

3

Кольцо

Заводской номер: 16Y-32-00001 Количество на модель: 2
16Y-32-00001
2
4

Номер детали на чертеже:

4

Link

Заводской номер: 09245-14830 Количество на модель: 1
09245-14830
1
5

Номер детали на чертеже:

5

Защелка

Заводской номер: 158-32-02002 Количество на модель: 1
158-32-02002
1
6

Номер детали на чертеже:

6

Bolt

Заводской номер: 01052-51260 Количество на модель: 1
01052-51260
1
7

Номер детали на чертеже:

7

Гайка

Заводской номер: 01593-31210 Количество на модель: 1
01593-31210
1
8

Номер детали на чертеже:

8

Cotter pin

Заводской номер: 04050-13026 Количество на модель: 1
04050-13026
1
9

Номер детали на чертеже:

9

Bolt

Заводской номер: 01010-52465 Количество на модель: 6
01010-52465
6
10

Номер детали на чертеже:

10

Уплотнительная шайба

Заводской номер: 01643-32460 Количество на модель: 6
01643-32460
6
