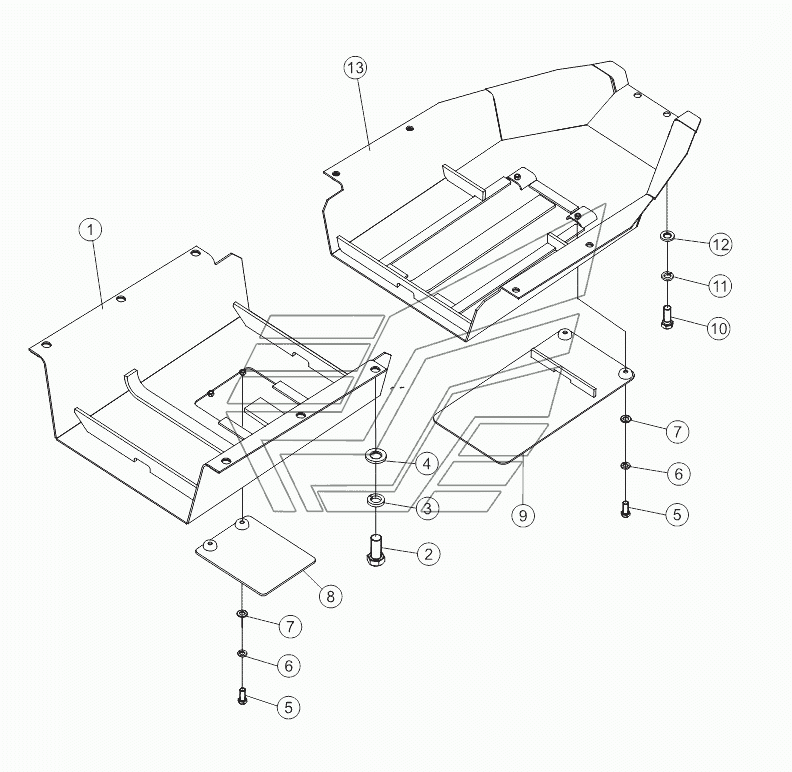

BOTTOM GUARD PLATE 16L-52-A11 V1.0 SD16 (вариант). Каталог 2014г.

BOTTOM GUARD PLATE 16Y-52-A11 V1.0 SD16 (вариант) GUARD ASSY (WITH WD10 ENGINE) 16Y-54-A11 V1.0 SD16 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Bottom guard plate

Заводской номер: 16L-52-A1000 Количество на модель: 1
16L-52-A1000
1
1

Номер детали на чертеже:

1

Bottom guard plate

Заводской номер: 16L-52-10000 Количество на модель: 1
16L-52-10000
1
2

Номер детали на чертеже:

2

Bolt

Заводской номер: 01010-52455 Количество на модель: 6
01010-52455
6
3

Номер детали на чертеже:

3

Шайба

Заводской номер: 01602-22472 Количество на модель: 6
01602-22472
6
4

Номер детали на чертеже:

4

Уплотнительная шайба

Заводской номер: 01643-32460 Количество на модель: 6
01643-32460
6
5

Номер детали на чертеже:

5

Болт

Заводской номер: 01010-51230 Количество на модель: 4
01010-51230
4
6

Номер детали на чертеже:

6

Шайба 12

Заводской номер: 01640-21223 Количество на модель: 4
01640-21223
4
7

Номер детали на чертеже:

7

Рессорная шайба

Заводской номер: 01602-21236 Количество на модель: 4
01602-21236
4
8

Номер детали на чертеже:

8

Крышка

Заводской номер: 16Y-52-30000 Количество на модель: 1
16Y-52-30000
1
9

Номер детали на чертеже:

9

Крышка

Заводской номер: 16Y-52-40000 Количество на модель: 1
16Y-52-40000
1
10

Номер детали на чертеже:

10

Болт

Заводской номер: 01010-51645 Количество на модель: 6
01010-51645
6
11

Номер детали на чертеже:

11

Шайба

Заводской номер: 01602-21648 Количество на модель: 6
01602-21648
6
12

Номер детали на чертеже:

12

Шайба

Заводской номер: 01643-31645 Количество на модель: 6
01643-31645
6
13

Номер детали на чертеже:

13

Bottom guard plate

Заводской номер: 16L-52-20000 Количество на модель: 1
16L-52-20000
1
