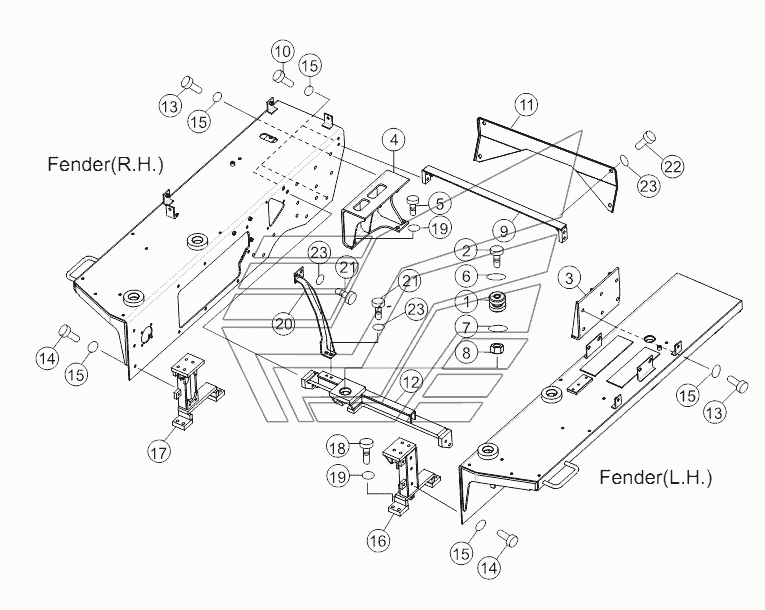

THE BEAM OF FENDER (WITH STANDARD CAB)(WITH RIPPER OR HYDRAULIC WINCH) 16Y-51-A22 V1.0 SD16 (вариант). Каталог 2014г.

THE BEAM OF FENDER (WITH ROPS CAB AND TRACTION FRAME) 16L-51-A22 V1.0 SD16 (вариант) THE BEAM OF FENDER (WITH ROPS CAB AND TRACTION FRAME) 16Y-51-A32 V1.0 SD16 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Damping seat

Заводской номер: 23Y-51B-24000 Количество на модель: 1
23Y-51B-24000
1
2

Номер детали на чертеже:

2

Болт

Заводской номер: 01011-52025 Количество на модель: 1
01011-52025
1
3

Номер детали на чертеже:

3

Кронштейн левый

Заводской номер: 16Y-51-15000 Количество на модель: 1
16Y-51-15000
1
4

Номер детали на чертеже:

4

Кронштейн правый

Заводской номер: 16Y-51-14000 Количество на модель: 1
16Y-51-14000
1
5

Номер детали на чертеже:

5

Болт

Заводской номер: 01010-51435 Количество на модель: 10
01010-51435
10
6

Номер детали на чертеже:

6

Шайба

Заводской номер: 01643-32060 Количество на модель: 1
01643-32060
1
7

Номер детали на чертеже:

7

Washer

Заводской номер: 23Y-51B-00010 Количество на модель: 1
23Y-51B-00010
1
8

Номер детали на чертеже:

8

Гайка

Заводской номер: 01580-02016 Количество на модель: 1
01580-02016
1
9

Номер детали на чертеже:

9

Кронштейн

Заводской номер: 16Y-51-13000 Количество на модель: 1
16Y-51-13000
1
10

Номер детали на чертеже:

10

Болт

Заводской номер: 01010-51640 Количество на модель: 22
01010-51640
22
11

Номер детали на чертеже:

11

Крышка задняя (имеется при наличии рыхлителя)

Заводской номер: 16Y-51-00004 Количество на модель: 1
16Y-51-00004
1
12

Номер детали на чертеже:

12

Beam

Заводской номер: 16Y-51C-33000 Количество на модель: 1
16Y-51C-33000
1
13

Номер детали на чертеже:

13

Болт

Заводской номер: 01010-51650 Количество на модель: 12
01010-51650
12
14

Номер детали на чертеже:

14

Болт

Заводской номер: 01010-51635 Количество на модель: 6
01010-51635
6
15

Номер детали на чертеже:

15

Шайба

Заводской номер: 01643-31645 Количество на модель: 40
01643-31645
40
16

Номер детали на чертеже:

16

Кронштейн левого ограждающего щитка

Заводской номер: 16Y-51-01000 Количество на модель: 1
16Y-51-01000
1
17

Номер детали на чертеже:

17

Кронштейн правого ограждающего щитка

Заводской номер: 16Y-51-02000 Количество на модель: 1
16Y-51-02000
1
18

Номер детали на чертеже:

18

Болт

Заводской номер: 01010-51445 Количество на модель: 8
01010-51445
8
19

Номер детали на чертеже:

19

Уплотнительная шайба

Заводской номер: 01643-31445 Количество на модель: 18
01643-31445
18
20

Номер детали на чертеже:

20

Кронштейн

Заводской номер: 16Y-51C-12000 Количество на модель: 1
16Y-51C-12000
1
21

Номер детали на чертеже:

21

Болт

Заводской номер: 01010-51230 Количество на модель: 4
01010-51230
4
22

Номер детали на чертеже:

22

Болт

Заводской номер: 01010-51225 Количество на модель: 2
01010-51225
2
23

Номер детали на чертеже:

23

Шайба

Заводской номер: 01643-31232 Количество на модель: 6
01643-31232
6
