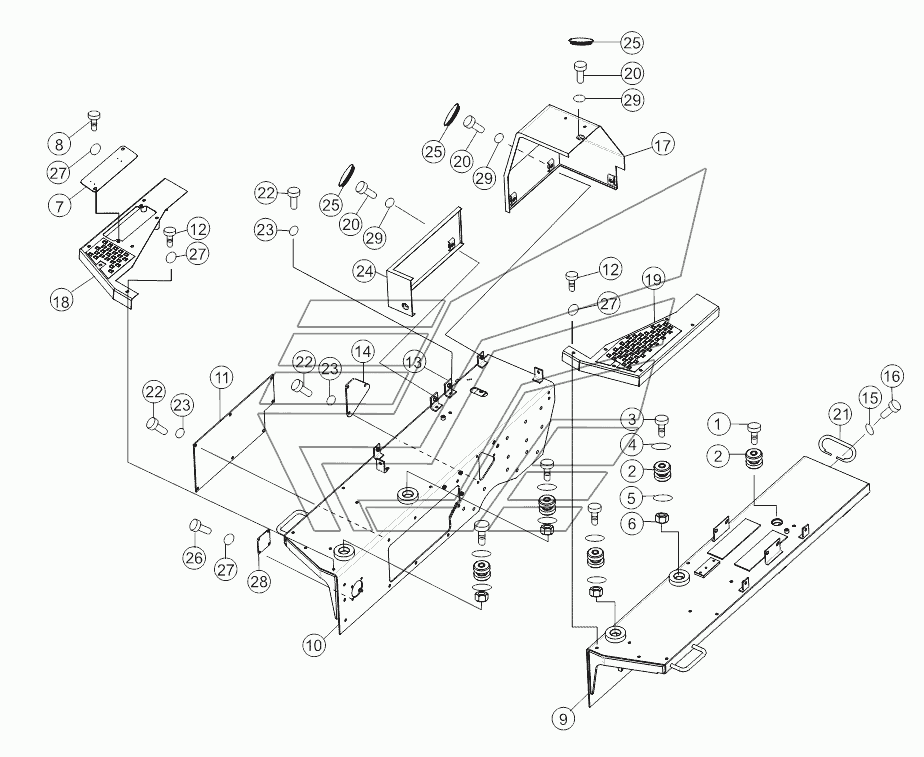

FENDER (WITH STANDARD CAB )(WITH RIPPER OR HYDRAULIC WINCH) 16Y-51-A21 V1.0 SD16 (вариант). Каталог 2014г.

FENDER (WITH ROPS CAB AND TRACTION FRAME) 16L-51-A21 V1.0 SD16 (вариант) FENDER (WITH ROPS CAB AND TRACTION FRAME) 16Y-51-A31 V1. SD16 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт

Заводской номер: 01011-52005 Количество на модель: 1
01011-52005
1
2

Номер детали на чертеже:

2

Damping seat

Заводской номер: 23Y-51B-24000 Количество на модель: 5
23Y-51B-24000
5
3

Номер детали на чертеже:

3

Болт

Заводской номер: 01011-52025 Количество на модель: 4
01011-52025
4
4

Номер детали на чертеже:

4

Шайба

Заводской номер: 01643-32060 Количество на модель: 4
01643-32060
4
5

Номер детали на чертеже:

5

Washer

Заводской номер: 23Y-51B-00010 Количество на модель: 4
23Y-51B-00010
4
6

Номер детали на чертеже:

6

Гайка

Заводской номер: 01580-02016 Количество на модель: 4
01580-02016
4
7

Номер детали на чертеже:

7

Pressure measure plate

Заводской номер: 16Y-51C-00011 Количество на модель: 1
16Y-51C-00011
1
8

Номер детали на чертеже:

8

Болт

Заводской номер: 01010-51020 Количество на модель: 2
01010-51020
2
9

Номер детали на чертеже:

9

Щиток ограждающий левый

Заводской номер: 16Y-51C-04000 Количество на модель: 1
16Y-51C-04000
1
10

Номер детали на чертеже:

10

Щиток ограждающий правый

Заводской номер: 16Y-51C-05000 Количество на модель: 1
16Y-51C-05000
1
11

Номер детали на чертеже:

11

Крышка

Заводской номер: 16Y-51-00007 Количество на модель: 1
16Y-51-00007
1
12

Номер детали на чертеже:

12

Болт

Заводской номер: 01010-51090 Количество на модель: 12
01010-51090
12
13

Номер детали на чертеже:

13

Seat

Заводской номер: 10Y-51B-09000 Количество на модель: 2
10Y-51B-09000
2
14

Номер детали на чертеже:

14

Крышка

Заводской номер: 16Y-51-00009 Количество на модель: 1
16Y-51-00009
1
15

Номер детали на чертеже:

15

Уплотнительная шайба

Заводской номер: 01643-31445 Количество на модель: 4
01643-31445
4
16

Номер детали на чертеже:

16

Болт

Заводской номер: 01010-51430 Количество на модель: 4
01010-51430
4
17

Номер детали на чертеже:

17

Крышка правая (имеется при наличии рыхлителя)

Заводской номер: 16Y-51C-06000 Количество на модель: 1
16Y-51C-06000
1
18

Номер детали на чертеже:

18

Cover

Заводской номер: 16Y-51C-32000 Количество на модель: 1
16Y-51C-32000
1
19

Номер детали на чертеже:

19

Cover

Заводской номер: 16Y-51C-31000 Количество на модель: 1
16Y-51C-31000
1
20

Номер детали на чертеже:

20

Болт

Заводской номер: 01010-51230 Количество на модель: 7
01010-51230
7
21

Номер детали на чертеже:

21

Armrest

Заводской номер: 16Y-51C-00007 Количество на модель: 2
16Y-51C-00007
2
22

Номер детали на чертеже:

22

Болт

Заводской номер: 01010-51225 Количество на модель: 13
01010-51225
13
23

Номер детали на чертеже:

23

Шайба

Заводской номер: 01643-31232 Количество на модель: 13
01643-31232
13
24

Номер детали на чертеже:

24

Крышка

Заводской номер: 16Y-51C-08000 Количество на модель: 1
16Y-51C-08000
1
25

Номер детали на чертеже:

25

Колпак

Заводской номер: 198-54-41941 Количество на модель: 7
198-54-41941
7
26

Номер детали на чертеже:

26

Болт

Заводской номер: 01010-51025 Количество на модель: 4
01010-51025
4
27

Номер детали на чертеже:

27

Шайба

Заводской номер: 01643-31032 Количество на модель: 18
01643-31032
18
28

Номер детали на чертеже:

28

Пластина

Заводской номер: 16Y-51C-00006 Количество на модель: 1
16Y-51C-00006
1
29

Номер детали на чертеже:

29

Шайба

Заводской номер: 124-54-26540 Количество на модель: 7
124-54-26540
7
