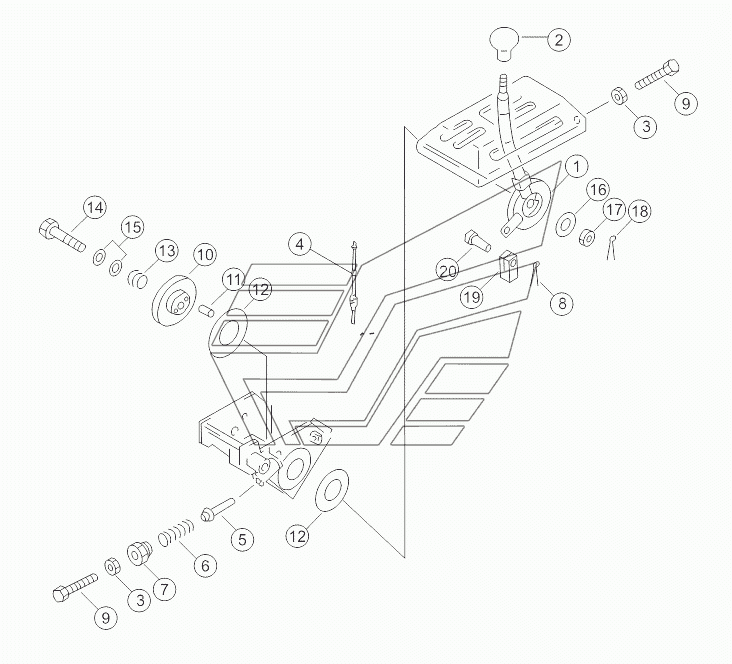

FUEL CONTROL LEVER 16Y-05D-001 V1.0 SD16 (вариант). Каталог 2014г.

FUEL PIPING 16Y-04D-002 V1.0 SD16 (вариант) FUEL CONTROL LEVER 16Y-05D-002 V1.0 SD16 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Рычаг

Заводской номер: 10Y-05-02000 Количество на модель: 1
10Y-05-02000
1
2

Номер детали на чертеже:

2

Ручка

Заводской номер: 09304-01240 Количество на модель: 1
09304-01240
1
3

Номер детали на чертеже:

3

Гайка

Заводской номер: 01580-10806 Количество на модель: 2
01580-10806
2
4

Номер детали на чертеже:

4

Shaft assy

Заводской номер: 16Y-05D-02000 Количество на модель: 1
16Y-05D-02000
1
5

Номер детали на чертеже:

5

Палец

Заводской номер: 154-43-44261 Количество на модель: 1
154-43-44261
1
6

Номер детали на чертеже:

6

Рессора

Заводской номер: 170-54-11230 Количество на модель: 1
170-54-11230
1
7

Номер детали на чертеже:

7

Гайка

Заводской номер: 154-43-44250 Количество на модель: 1
154-43-44250
1
8

Номер детали на чертеже:

8

Разводной штифт 2х16

Заводской номер: 04050-12016 Количество на модель: 1
04050-12016
1
9

Номер детали на чертеже:

9

Болт

Заводской номер: 01016-50860 Количество на модель: 2
01016-50860
2
10

Номер детали на чертеже:

10

Рессора

Заводской номер: 154-43-14710 Количество на модель: 1
154-43-14710
1
11

Номер детали на чертеже:

11

Фиксирующий штифт

Заводской номер: 04020-00616 Количество на модель: 2
04020-00616
2
12

Номер детали на чертеже:

12

Накладка фрикционная

Заводской номер: 154-43-44280 Количество на модель: 2
154-43-44280
2
13

Номер детали на чертеже:

13

Пружина

Заводской номер: 154-43-14690 Количество на модель: 1
154-43-14690
1
14

Номер детали на чертеже:

14

Болт

Заводской номер: 01052-51265 Количество на модель: 1
01052-51265
1
15

Номер детали на чертеже:

15

Шайба 12

Заводской номер: 01640-21223 Количество на модель: 1
01640-21223
1
16

Номер детали на чертеже:

16

Прокладка

Заводской номер: 101-43-11380 Количество на модель: 1
101-43-11380
1
17

Номер детали на чертеже:

17

Гайка

Заводской номер: 01593-31210 Количество на модель: 1
01593-31210
1
18

Номер детали на чертеже:

18

Разводной штифт 3х30

Заводской номер: 04050-13030 Количество на модель: 1
04050-13030
1
19

Номер детали на чертеже:

19

Вилка

Заводской номер: 04210-20832 Количество на модель: 1
04210-20832
1
20

Номер детали на чертеже:

20

Палец

Заводской номер: 04205-10822 Количество на модель: 1
04205-10822
1
