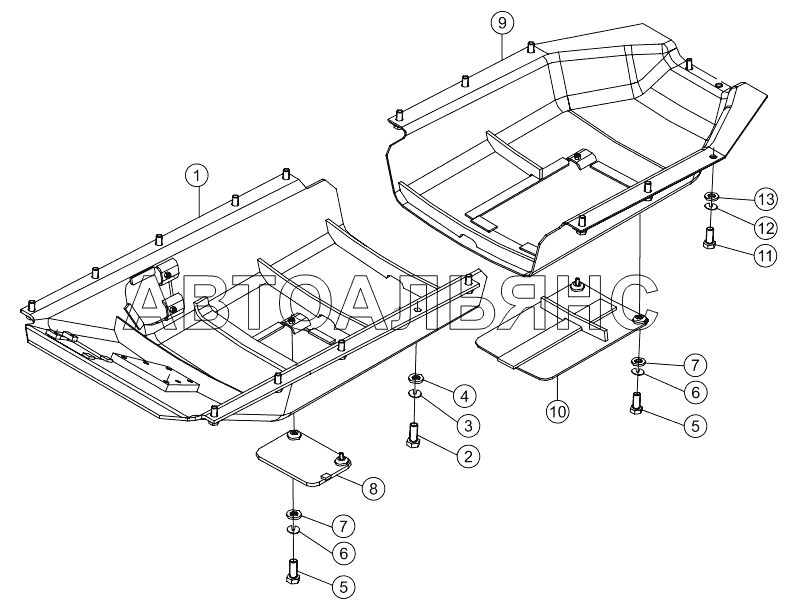

BOTTOM GUARD PLATE SD16L SD16. Каталог 2010г.

BOTTOM GUARD PLATE SD16, SD16E SD16 OIL CYLINDER BRACKET SD16

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Bottom guard plate

Заводской номер: 16L-52-10000 Количество на модель: 1
16L-52-10000
1
2

Номер детали на чертеже:

2

bolt

Заводской номер: 01010-52450 Количество на модель: 6
01010-52450
6
3

Номер детали на чертеже:

3

Уплотнительная шайба

Заводской номер: 01643-32460 Количество на модель: 6
01643-32460
6
4

Номер детали на чертеже:

4

Шайба

Заводской номер: 01602-22472 Количество на модель: 6
01602-22472
6
5

Номер детали на чертеже:

5

Болт

Заводской номер: 01010-51230 Количество на модель: 4
01010-51230
4
6

Номер детали на чертеже:

6

Шайба

Заводской номер: 01643-31232 Количество на модель: 4
01643-31232
4
7

Номер детали на чертеже:

7

Рессорная шайба

Заводской номер: 01602-21236 Количество на модель: 4
01602-21236
4
8

Номер детали на чертеже:

8

Крышка

Заводской номер: 16Y-52-30000 Количество на модель: 1
16Y-52-30000
1
9

Номер детали на чертеже:

9

Bottom guard plate

Заводской номер: 16L-52-20000 Количество на модель: 1
16L-52-20000
1
10

Номер детали на чертеже:

10

Крышка

Заводской номер: 16Y-52-50000 Количество на модель: 1
16Y-52-50000
1
11

Номер детали на чертеже:

11

Болт

Заводской номер: 01010-51645 Количество на модель: 6
01010-51645
6
12

Номер детали на чертеже:

12

Шайба

Заводской номер: 01643-31645 Количество на модель: 6
01643-31645
6
13

Номер детали на чертеже:

13

Шайба

Заводской номер: 01602-21648 Количество на модель: 6
01602-21648
6
BOTTOM GUARD PLATE SD16, SD16E SD16 OIL CYLINDER BRACKET SD16
