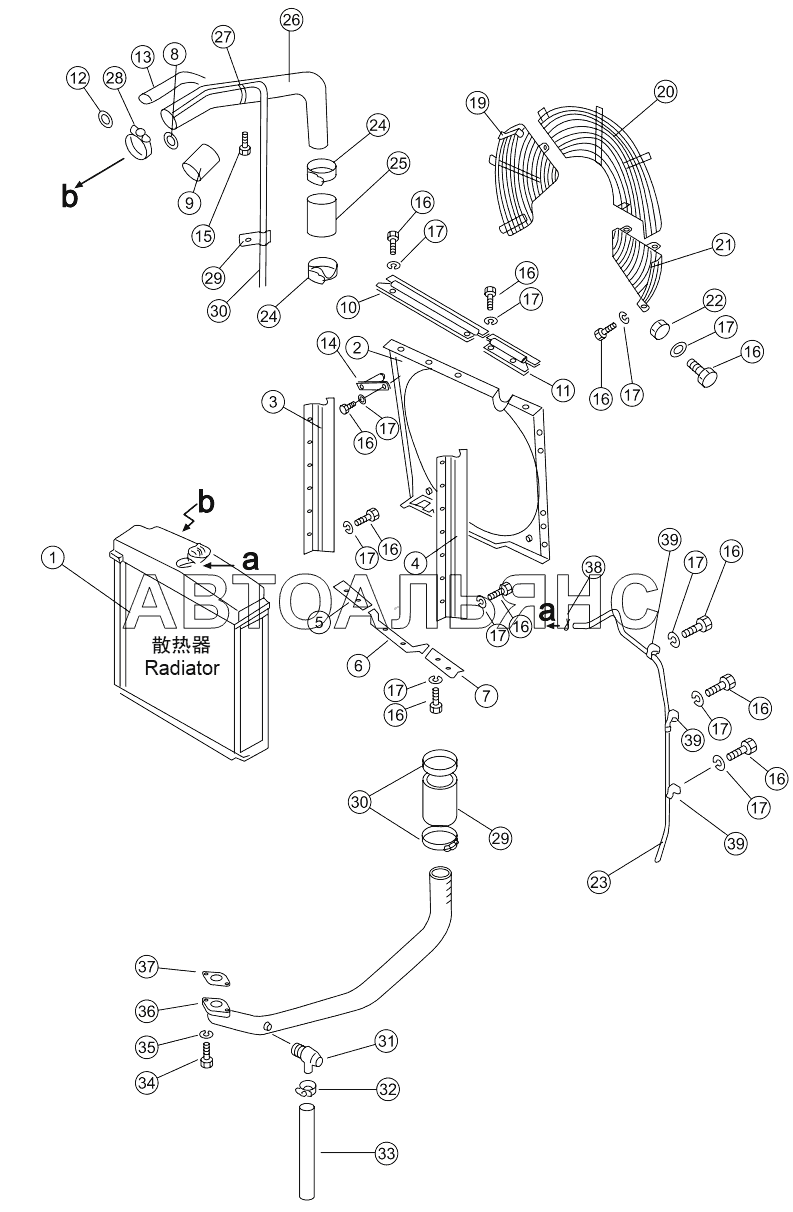

RADIATOR PIPING AND WIND BREAK SD16. Каталог 2010г.

FLYWHEEL HOUSING ASSY SD16 RADIATOR MOUNTING PARTS SD16

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Радиатор в сборе

Заводской номер: 16Y-03A-03000 Количество на модель: 1
16Y-03A-03000
1
2

Номер детали на чертеже:

2

Броня защитная

Заводской номер: 16Y-03A-09000 Количество на модель: 1
16Y-03A-09000
1
3

Номер детали на чертеже:

3

Деталь кожуха радиатора правая

Заводской номер: 16Y-03A-07000 Количество на модель: 1
16Y-03A-07000
1
4

Номер детали на чертеже:

4

Деталь кожуха радиатора левая

Заводской номер: 16Y-03A-02000 Количество на модель: 1
16Y-03A-02000
1
5

Номер детали на чертеже:

5

Деталь кожуха радиатора

Заводской номер: 16Y-03A-13000 Количество на модель: 1
16Y-03A-13000
1
6

Номер детали на чертеже:

6

Guard

Заводской номер: 16Y-03A-12000 Количество на модель: 1
16Y-03A-12000
1
7

Номер детали на чертеже:

7

Деталь кожуха радиатора

Заводской номер: 16Y-03A-11000 Количество на модель: 1
16Y-03A-11000
1
8

Номер детали на чертеже:

8

Зажим

Заводской номер: 07281-00197 Количество на модель: 2
07281-00197
2
9

Номер детали на чертеже:

9

Hose

Заводской номер: 16Y-03B-00004 Количество на модель: 1
16Y-03B-00004
1
10

Номер детали на чертеже:

10

Деталь кожуха радиатора верхняя

Заводской номер: 16Y-03A-05000 Количество на модель: 1
16Y-03A-05000
1
11

Номер детали на чертеже:

11

Деталь кожуха радиатора верхняя

Заводской номер: 16Y-03A-06000 Количество на модель: 1
16Y-03A-06000
1
12

Номер детали на чертеже:

12

Зажим

Заводской номер: 07281-00419 Количество на модель: 2
07281-00419
2
13

Номер детали на чертеже:

13

Hose

Заводской номер: 09483-10610 Количество на модель: 1
09483-10610
1
14

Номер детали на чертеже:

14

Штифт установочный

Заводской номер: 16Y-03A-15000 Количество на модель: 1
16Y-03A-15000
1
15

Номер детали на чертеже:

15

Nipple

Заводской номер: 16Y-03B-00008 Количество на модель: 1
16Y-03B-00008
1
16

Номер детали на чертеже:

16

Болт

Заводской номер: 01010-51030 Количество на модель: 21
01010-51030
21
17

Номер детали на чертеже:

17

Шайба

Заводской номер: 01643-31032 Количество на модель: 37
01643-31032
37
18

Номер детали на чертеже:

18

Болт

Заводской номер: 01010-51040 Количество на модель: 12
01010-51040
12
19

Номер детали на чертеже:

19

Деталь кожуха радиатора правая

Заводской номер: 16Y-03A-10000 Количество на модель: 1
16Y-03A-10000
1
20

Номер детали на чертеже:

20

Деталь кожуха радиатора средняя

Заводской номер: 16Y-03A-08000 Количество на модель: 1
16Y-03A-08000
1
21

Номер детали на чертеже:

21

Деталь кожуха радиатора левая

Заводской номер: 16Y-03B-06000 Количество на модель: 1
16Y-03B-06000
1
22

Номер детали на чертеже:

22

Гайка

Заводской номер: 01580-11008 Количество на модель: 2
01580-11008
2
23

Номер детали на чертеже:

23

Шланг

Заводской номер: 16Y-03A-00002 Количество на модель: 1
16Y-03A-00002
1
24

Номер детали на чертеже:

24

Зажим

Заводской номер: 07281-00809 Количество на модель: 4
07281-00809
4
25

Номер детали на чертеже:

25

Шланг

Заводской номер: 16Y-03B-00007 Количество на модель: 2
16Y-03B-00007
2
26

Номер детали на чертеже:

26

Трубка в сборе

Заводской номер: 16Y-03B-04000 Количество на модель: 1
16Y-03B-04000
1
27

Номер детали на чертеже:

27

Iron wire

Заводской номер: 04059-01632 Количество на модель: 1
04059-01632
1
28

Номер детали на чертеже:

28

Зажим

Заводской номер: 07281-00909 Количество на модель: 2
07281-00909
2
29

Номер детали на чертеже:

29

Провододержатель

Заводской номер: 08035-01512 Количество на модель: 1
08035-01512
1
30

Номер детали на чертеже:

30

Шланг

Заводской номер: 16Y-03B-00003 Количество на модель: 1
16Y-03B-00003
1
31

Номер детали на чертеже:

31

Клапан спускной

Заводской номер: 16Y-03B-01000 Количество на модель: 1
16Y-03B-01000
1
32

Номер детали на чертеже:

32

Хомут

Заводской номер: 07280-01620 Количество на модель: 1
07280-01620
1
33

Номер детали на чертеже:

33

Шланг

Заводской номер: 16Y-03B-00001 Количество на модель: 1
16Y-03B-00001
1
34

Номер детали на чертеже:

34

Болт

Заводской номер: 01010-51235 Количество на модель: 2
01010-51235
2
35

Номер детали на чертеже:

35

Рессорная шайба

Заводской номер: 01602-21236 Количество на модель: 4
01602-21236
4
36

Номер детали на чертеже:

36

Патрубок

Заводской номер: 16Y-03B-02000 Количество на модель: 1
16Y-03B-02000
1
37

Номер детали на чертеже:

37

Шайба резиновая

Заводской номер: 16Y-03B-00002 Количество на модель: 1
16Y-03B-00002
1
38

Номер детали на чертеже:

38

Железная проволока 19#

Заводской номер: 04059-01010 Количество на модель: 1
04059-01010
1
39

Номер детали на чертеже:

39

Хомут

Заводской номер: 08036-21214 Количество на модель: 3
08036-21214
3
