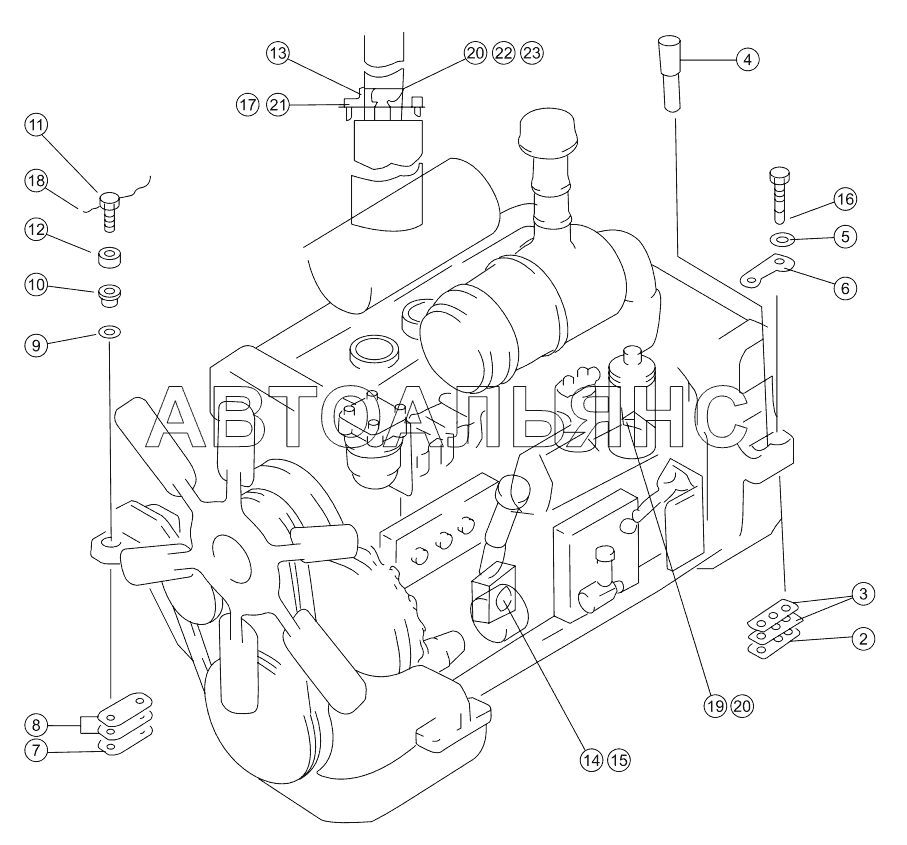

WD10 ENGINE MOUNTING AND ATTACHMENT SD16. Каталог 2010г.

FLYWHEEL HOUSING ASSY SD16

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Diesel engine

Заводской номер: 16Y-01D-01000 Количество на модель: 1
16Y-01D-01000
1
2

Номер детали на чертеже:

2

Шайба регулировочная 1 мм

Заводской номер: 16Y-01A-00001 Количество на модель: 2
16Y-01A-00001
2
3

Номер детали на чертеже:

3

Шайба регулировочная 0,5 мм

Заводской номер: 16Y-01A-00002 Количество на модель: 10
16Y-01A-00002
10
4

Номер детали на чертеже:

4

Палец

Заводской номер: 16Y-01A-00003 Количество на модель: 2
16Y-01A-00003
2
5

Номер детали на чертеже:

5

Шайба

Заводской номер: 16Y-01A-00004 Количество на модель: 4
16Y-01A-00004
4
6

Номер детали на чертеже:

6

Шайба стопорная

Заводской номер: 16Y-01A-00005 Количество на модель: 2
16Y-01A-00005
2
7

Номер детали на чертеже:

7

Шайба регулировочная 1 мм

Заводской номер: 16Y-01-00002 Количество на модель: 2
16Y-01-00002
2
8

Номер детали на чертеже:

8

Shim

Заводской номер: 16Y-01-00015 Количество на модель: 10
16Y-01-00015
10
9

Номер детали на чертеже:

9

Шайба

Заводской номер: 16Y-01-00004 Количество на модель: 4
16Y-01-00004
4
10

Номер детали на чертеже:

10

Прокладка резиновая

Заводской номер: 16Y-01-00005 Количество на модель: 4
16Y-01-00005
4
11

Номер детали на чертеже:

11

Болт

Заводской номер: 16Y-01-00007 Количество на модель: 4
16Y-01-00007
4
12

Номер детали на чертеже:

12

Деталь опорная

Заводской номер: 16Y-01-00006 Количество на модель: 4
16Y-01-00006
4
13

Номер детали на чертеже:

13

Clamp

Заводской номер: 16Y-01C-20000 Количество на модель: 2
16Y-01C-20000
2
14

Номер детали на чертеже:

14

Connector

Заводской номер: 16Y-01C-00001 Количество на модель: 1
16Y-01C-00001
1
15

Номер детали на чертеже:

15

Washer

Заводской номер: 16Y-01C-00002 Количество на модель: 1
16Y-01C-00002
1
16

Номер детали на чертеже:

16

Задний болт

Заводской номер: 01010-52255 Количество на модель: 4
01010-52255
4
17

Номер детали на чертеже:

17

Washer

Заводской номер: 01640-20816 Количество на модель: 4
01640-20816
4
18

Номер детали на чертеже:

18

Wire

Заводской номер: 04059-01650 Количество на модель: 2
04059-01650
2
19

Номер детали на чертеже:

19

Болт

Заводской номер: 01010-51030 Количество на модель: 3
01010-51030
3
20

Номер детали на чертеже:

20

Шайба

Заводской номер: 01602-21030 Количество на модель: 5
01602-21030
5
21

Номер детали на чертеже:

21

Болт

Заводской номер: 01010-50825 Количество на модель: 2
01010-50825
2
22

Номер детали на чертеже:

22

Болт

Заводской номер: 01010-51040 Количество на модель: 2
01010-51040
2
23

Номер детали на чертеже:

23

Гайка

Заводской номер: 01580-11008 Количество на модель: 2
01580-11008
2
FLYWHEEL HOUSING ASSY SD16
