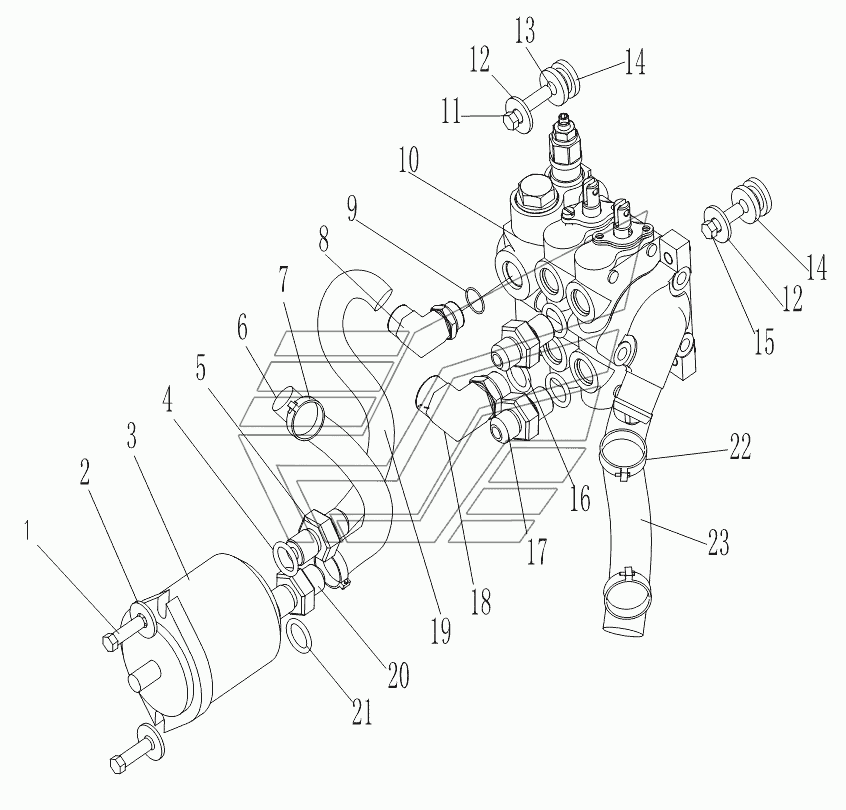

WORKING PIPELINE ASSY (1/2) Погрузчик вил. 2-2.5t. Каталог 2010г.

OIL TANK Погрузчик вил. 2-2.5t WORKING PIPELINE ASSY (2/2) Погрузчик вил. 2-2.5t

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
3
3
4
5
6
6
6
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
23

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт

Заводской номер: 01010-51030 Количество на модель: 2
01010-51030
2
2

Номер детали на чертеже:

2

Шайба

Заводской номер: 01643-31032 Количество на модель: 4
01643-31032
4
3

Номер детали на чертеже:

3

Pump

Заводской номер: 413-62-01000 Количество на модель: 1
413-62-01000
1
3

Номер детали на чертеже:

3

Pump

Заводской номер: 413-62E-01000 Количество на модель: 1
413-62E-01000
1
3

Номер детали на чертеже:

3

Pump

Заводской номер: 403-62-01000 Количество на модель: 1
403-62-01000
1
4

Номер детали на чертеже:

4

O-ring

Заводской номер: 411-62-00015 Количество на модель: 1
411-62-00015
1
5

Номер детали на чертеже:

5

Joint

Заводской номер: 411-62-06000 Количество на модель: 1
411-62-06000
1
6

Номер детали на чертеже:

6

Hose

Заводской номер: 411-62-25000 Количество на модель: 1
411-62-25000
1
6

Номер детали на чертеже:

6

Hose

Заводской номер: 413-62E-00001 Количество на модель: 1
413-62E-00001
1
6

Номер детали на чертеже:

6

Hose

Заводской номер: 411-62-30000 Количество на модель: 1
411-62-30000
1
6

Номер детали на чертеже:

6

Hose

Заводской номер: 411-62-16000 Количество на модель: 1
411-62-16000
1
7

Номер детали на чертеже:

7

Зажим

Заводской номер: 07281-00419 Количество на модель: 2
07281-00419
2
8

Номер детали на чертеже:

8

joint

Заводской номер: 411-62-12000 Количество на модель: 1
411-62-12000
1
9

Номер детали на чертеже:

9

o-ring

Заводской номер: 411-62-00013 Количество на модель: 1
411-62-00013
1
10

Номер детали на чертеже:

10

valve

Заводской номер: 411-62A-12000 Количество на модель: 1
411-62A-12000
1
10

Номер детали на чертеже:

10

valve

Заводской номер: 411-62-04000 Количество на модель: 1
411-62-04000
1
11

Номер детали на чертеже:

11

bolt

Заводской номер: 01050-51035 Количество на модель: 1
01050-51035
1
12

Номер детали на чертеже:

12

washer

Заводской номер: 411-62-00009 Количество на модель: 1
411-62-00009
1
13

Номер детали на чертеже:

13

sheath

Заводской номер: 411-62-00007 Количество на модель: 3
411-62-00007
3
14

Номер детали на чертеже:

14

Mat ,Absorption of vibration

Заводской номер: 411-62-00006 Количество на модель: 3
411-62-00006
3
15

Номер детали на чертеже:

15

Bolt

Заводской номер: 01050-51030 Количество на модель: 2
01050-51030
2
16

Номер детали на чертеже:

16

o-ring

Заводской номер: 411-62-00012 Количество на модель: 3
411-62-00012
3
17

Номер детали на чертеже:

17

joint

Заводской номер: 411-62-00008 Количество на модель: 2
411-62-00008
2
18

Номер детали на чертеже:

18

Joint

Заводской номер: 411-62-11000 Количество на модель: 1
411-62-11000
1
19

Номер детали на чертеже:

19

Hose

Заводской номер: 07123-20411 Количество на модель: 1
07123-20411
1
20

Номер детали на чертеже:

20

Joint

Заводской номер: 411-62-00002 Количество на модель: 1
411-62-00002
1
21

Номер детали на чертеже:

21

O-ring

Заводской номер: 411-62-00014 Количество на модель: 1
411-62-00014
1
23

Номер детали на чертеже:

23

Rose

Заводской номер: 07260-03280 Количество на модель: 1
07260-03280
1
