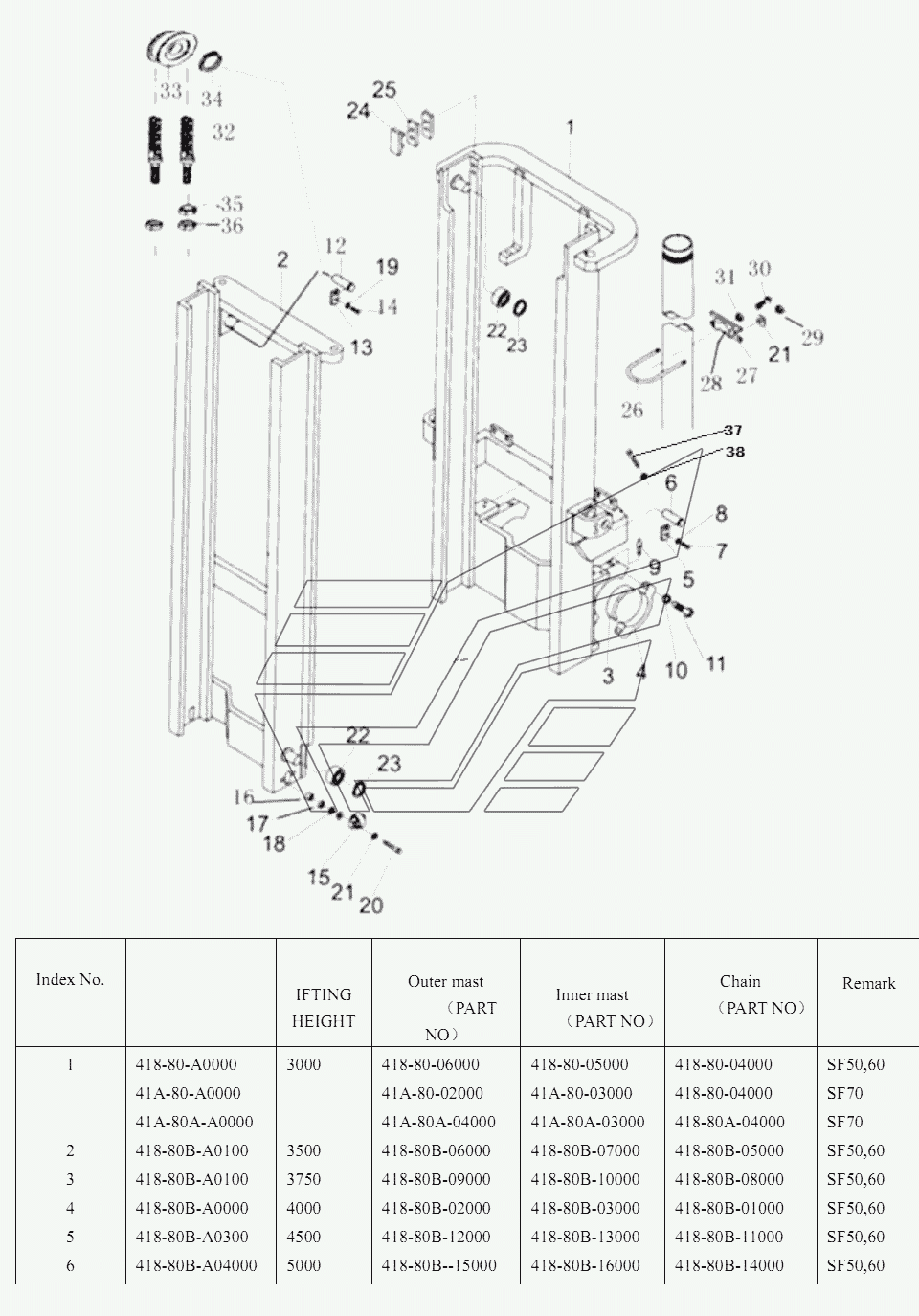

MAST ASS'Y Погрузчик SF50/SF60/SF70. Каталог 2013г.

STEERING CONTROL SYSTEM Погрузчик SF50/SF60/SF70 LIFT BRACKET Погрузчик SF50/SF60/SF70

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Gantry assembly

Заводской номер: 418-80-A0000 Количество на модель:
418-80-A0000
1

Номер детали на чертеже:

1

Outer mast

Заводской номер: 418-80-05000 Количество на модель: 1
418-80-05000
1
2

Номер детали на чертеже:

2

Inner mast

Заводской номер: 418-80-06000 Количество на модель: 1
418-80-06000
1
3

Номер детали на чертеже:

3

Bushing

Заводской номер: 418-80-00006 Количество на модель: 2
418-80-00006
2
4

Номер детали на чертеже:

4

Cap

Заводской номер: 418-80-00007 Количество на модель: 2
418-80-00007
2
5

Номер детали на чертеже:

5

Plate

Заводской номер: 418-62-00002 Количество на модель: 2
418-62-00002
2
6

Номер детали на чертеже:

6

Pin

Заводской номер: 418-62-00006 Количество на модель: 2
418-62-00006
2
7

Номер детали на чертеже:

7

Болт

Заводской номер: 01010-51430 Количество на модель: 4
01010-51430
4
8

Номер детали на чертеже:

8

Уплотнительная шайба

Заводской номер: 01643-31445 Количество на модель: 4
01643-31445
4
9

Номер детали на чертеже:

9

Масленка

Заводской номер: 07020-01021 Количество на модель: 4
07020-01021
4
10

Номер детали на чертеже:

10

Шайба

Заводской номер: 01643-32060 Количество на модель: 4
01643-32060
4
11

Номер детали на чертеже:

11

Bolt

Заводской номер: 01050-52085 Количество на модель: 4
01050-52085
4
12

Номер детали на чертеже:

12

Pin

Заводской номер: 418-80-06003 Количество на модель: 2
418-80-06003
2
13

Номер детали на чертеже:

13

Plate

Заводской номер: 418-80-06001 Количество на модель: 2
418-80-06001
2
14

Номер детали на чертеже:

14

Болт

Заводской номер: 01010-51025 Количество на модель: 4
01010-51025
4
15

Номер детали на чертеже:

15

Side roller

Заводской номер: 418-80-05300 Количество на модель: 4
418-80-05300
4
16

Номер детали на чертеже:

16

Spacer

Заводской номер: 411-80-05004 Количество на модель: 4
411-80-05004
4
17

Номер детали на чертеже:

17

Shim

Заводской номер: 411-80-05002 Количество на модель: 16
411-80-05002
16
18

Номер детали на чертеже:

18

Shim

Заводской номер: 411-80-05003 Количество на модель: 8
411-80-05003
8
19

Номер детали на чертеже:

19

Шайба

Заводской номер: 01643-31032 Количество на модель: 8
01643-31032
8
20

Номер детали на чертеже:

20

Болт

Заводской номер: 01010-51240 Количество на модель: 8
01010-51240
8
21

Номер детали на чертеже:

21

Шайба

Заводской номер: 01643-31232 Количество на модель: 16
01643-31232
16
22

Номер детали на чертеже:

22

Roller

Заводской номер: 418-80-05200 Количество на модель: 4
418-80-05200
4
23

Номер детали на чертеже:

23

Кольцо стопорное

Заводской номер: 04064-05520 Количество на модель: 4
04064-05520
4
24

Номер детали на чертеже:

24

Shim

Заводской номер: 418-80-00005 Количество на модель: 2
418-80-00005
2
26

Номер детали на чертеже:

26

U-bolt

Заводской номер: 418-80-00003 Количество на модель: 2
418-80-00003
2
27

Номер детали на чертеже:

27

Support

Заводской номер: 418-80-00004 Количество на модель: 2
418-80-00004
2
29

Номер детали на чертеже:

29

Nut

Заводской номер: 01598-11214 Количество на модель: 4
01598-11214
4
30

Номер детали на чертеже:

30

Bolt

Заводской номер: 01050-51650 Количество на модель: 2
01050-51650
2
31

Номер детали на чертеже:

31

Шестигранная гайка

Заводской номер: 01582-11613 Количество на модель: 2
01582-11613
2
32

Номер детали на чертеже:

32

Chain

Заводской номер: 418-80-04000 Количество на модель: 2
418-80-04000
2
33

Номер детали на чертеже:

33

Sheave

Заводской номер: 418-80-06200 Количество на модель: 2
418-80-06200
2
34

Номер детали на чертеже:

34

Shim

Заводской номер: 418-80-06002 Количество на модель: 4
418-80-06002
4
35

Номер детали на чертеже:

35

nut

Заводской номер: 01582-02419 Количество на модель: 2
01582-02419
2
36

Номер детали на чертеже:

36

Nut

Заводской номер: 01583-52414 Количество на модель: 4
01583-52414
4
37

Номер детали на чертеже:

37

Bolt

Заводской номер: 01050-51665 Количество на модель: 4
01050-51665
4
38

Номер детали на чертеже:

38

Шайба

Заводской номер: 01643-31645 Количество на модель: 4
01643-31645
4
