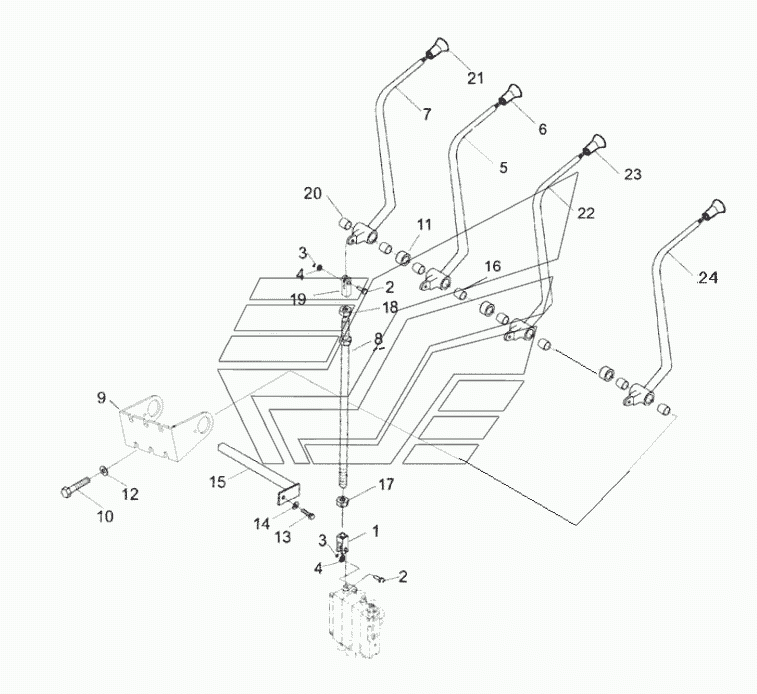

WORK EQUIPMENT CONTROL ASSY (3-SPOOL) Погрузчик SF50/SF60/SF70. Каталог 2013г.

WORK EQUIPMENT CONTROL ASSY (3-SPOOL) Погрузчик SF50/SF60/SF70 ENGINE HOOD ASSY Погрузчик SF50/SF60/SF70

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Quadruple steering assembly

Заводской номер: 418-86A-A0200 Количество на модель:
418-86A-A0200
1

Номер детали на чертеже:

1

Yoke

Заводской номер: 418-86-00002 Количество на модель: 3
418-86-00002
3
2

Номер детали на чертеже:

2

Pin

Заводской номер: 04205-10826 Количество на модель: 6
04205-10826
6
3

Номер детали на чертеже:

3

Разводной штифт 2х16

Заводской номер: 04050-12016 Количество на модель: 6
04050-12016
6
4

Номер детали на чертеже:

4

Шайба

Заводской номер: 01641-20812 Количество на модель: 6
01641-20812
6
5

Номер детали на чертеже:

5

Lever, lift

Заводской номер: 418-86-02000 Количество на модель: 1
418-86-02000
1
6

Номер детали на чертеже:

6

knob, lift

Заводской номер: 411-86-02000 Количество на модель: 1
411-86-02000
1
7

Номер детали на чертеже:

7

Knob, lift

Заводской номер: 418-86-01000 Количество на модель: 1
418-86-01000
1
8

Номер детали на чертеже:

8

Link

Заводской номер: 04248-30827 Количество на модель: 3
04248-30827
3
9

Номер детали на чертеже:

9

Braket

Заводской номер: 418-86A-01000 Количество на модель: 1
418-86A-01000
1
10

Номер детали на чертеже:

10

Болт

Заводской номер: 01010-50830 Количество на модель: 6
01010-50830
6
11

Номер детали на чертеже:

11

Bushing

Заводской номер: 418-86-00003 Количество на модель: 2
418-86-00003
2
12

Номер детали на чертеже:

12

washer

Заводской номер: 01643-50823 Количество на модель: 6
01643-50823
6
13

Номер детали на чертеже:

13

Болт

Заводской номер: 01010-50612 Количество на модель: 1
01010-50612
1
14

Номер детали на чертеже:

14

Прокладка

Заводской номер: 01643-30623 Количество на модель: 1
01643-30623
1
15

Номер детали на чертеже:

15

Shaft

Заводской номер: 418-86A-02000 Количество на модель: 1
418-86A-02000
1
16

Номер детали на чертеже:

16

Втулка

Заводской номер: 09350-01615 Количество на модель: 3
09350-01615
3
17

Номер детали на чертеже:

17

Гайка

Заводской номер: 01580-10806 Количество на модель: 3
01580-10806
3
18

Номер детали на чертеже:

18

Гайка

Заводской номер: 01508-40805 Количество на модель: 3
01508-40805
3
19

Номер детали на чертеже:

19

Yoke

Заводской номер: 418-86-00001 Количество на модель: 3
418-86-00001
3
20

Номер детали на чертеже:

20

bushing

Заводской номер: 09350-01620 Количество на модель: 3
09350-01620
3
21

Номер детали на чертеже:

21

knob, tilt

Заводской номер: 411-86-04000 Количество на модель: 1
411-86-04000
1
22

Номер детали на чертеже:

22

operating, tilt

Заводской номер: 411-86A-03000 Количество на модель: 1
411-86A-03000
1
23

Номер детали на чертеже:

23

Manipulation, tilt

Заводской номер: 418-86A-03000 Количество на модель: 1
418-86A-03000
1
24

Номер детали на чертеже:

24

Manipulation, tilt

Заводской номер: 418-86A-06000 Количество на модель: 1
418-86A-06000
1
