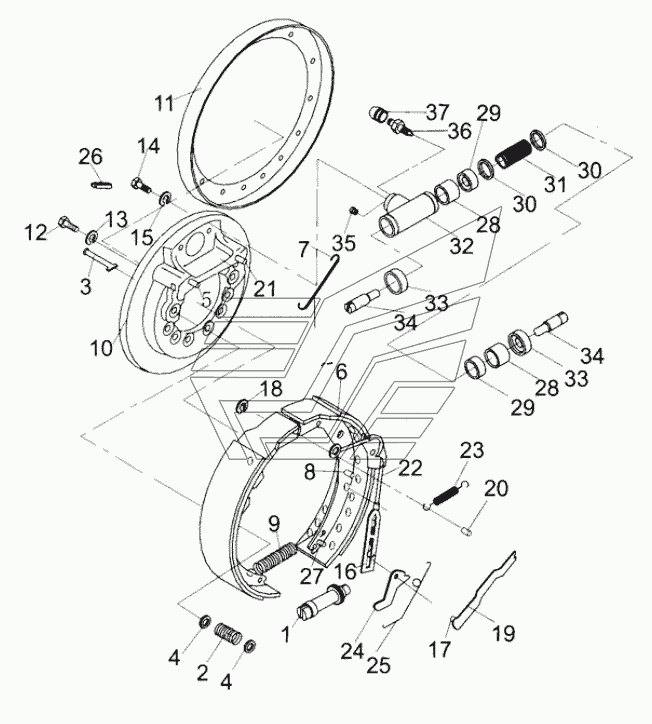

WHEEL BRAKE Погрузчик SF50/SF60/SF70. Каталог 2013г.

REDUCTION AND DIFFERENTIAL Погрузчик SF50/SF60/SF70 DRIVE AXLE Погрузчик SF50/SF60/SF70

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Wheel brake l.h. Assy

Заводской номер: 25783-71102 Количество на модель: 1
25783-71102
1

Номер детали на чертеже:

Cup

Заводской номер: Cup Количество на модель: 1
Cup
1

Номер детали на чертеже:

Washer

Заводской номер: Washer Количество на модель: 2
Washer
2

Номер детали на чертеже:

Piston

Заводской номер: Piston Количество на модель: 2
Piston
2

Номер детали на чертеже:

Dynamic braking points pump

Заводской номер: BrakingPump Количество на модель: 2
BrakingPump
2

Номер детали на чертеже:

Steering pump

Заводской номер: Pump Количество на модель: 1
Pump
1

Номер детали на чертеже:

Spring

Заводской номер: Spring Количество на модель: 1
Spring
1

Номер детали на чертеже:

Wheel brake r.h. Assy

Заводской номер: 25783-71002 Количество на модель: 1
25783-71002
1
1

Номер детали на чертеже:

1

Adjuster assy

Заводской номер: Q50KD005.01 Количество на модель: 1
Q50KD005.01
1
2

Номер детали на чертеже:

2

Spring

Заводской номер: Q50KD005.02 Количество на модель: 2
Q50KD005.02
2
3

Номер детали на чертеже:

3

Pin,shoe hold down

Заводской номер: Q50KD005.03 Количество на модель: 2
Q50KD005.03
2
4

Номер детали на чертеже:

4

Cup,shoe hold down

Заводской номер: Q50KD005.04 Количество на модель: 4
Q50KD005.04
4
5

Номер детали на чертеже:

5

Pin

Заводской номер: Q50KD005.05 Количество на модель: 2
Q50KD005.05
2
6

Номер детали на чертеже:

6

Shoe pin&lining assy

Заводской номер: Q50KD005.06 Количество на модель: 2
Q50KD005.06
2
7

Номер детали на чертеже:

7

Spring

Заводской номер: Q50KD005.07 Количество на модель: 1
Q50KD005.07
1
8

Номер детали на чертеже:

8

Pin

Заводской номер: Q50KD005.08 Количество на модель: 1
Q50KD005.08
1
9

Номер детали на чертеже:

9

Spring

Заводской номер: Q50KD005.09 Количество на модель: 1
Q50KD005.09
1
10

Номер детали на чертеже:

10

Backboard,brake

Заводской номер: Q50KD005.10 Количество на модель: 1
Q50KD005.10
1
11

Номер детали на чертеже:

11

Sheald dust

Заводской номер: Q50KD005.11 Количество на модель: 1
Q50KD005.11
1
12

Номер детали на чертеже:

12

Bolt

Заводской номер: Q50KD005.12 Количество на модель: 1
Q50KD005.12
1
13

Номер детали на чертеже:

13

Washer, lock

Заводской номер: GB/T93-86 Количество на модель: 1
GB/T93-86
1
14

Номер детали на чертеже:

14

Bolt

Заводской номер: GB/T5782-86 Количество на модель: 6
GB/T5782-86
6
16

Номер детали на чертеже:

16

Spring joint unit

Заводской номер: Q50KD005.13 Количество на модель: 4
Q50KD005.13
4
17

Номер детали на чертеже:

17

Pin

Заводской номер: GB/T91-86 Количество на модель: 4
GB/T91-86
4
18

Номер детали на чертеже:

18

Washer

Заводской номер: Q50KD005.14 Количество на модель: 1
Q50KD005.14
1
19

Номер детали на чертеже:

19

Link

Заводской номер: Q50KD005.15 Количество на модель: 1
Q50KD005.15
1
20

Номер детали на чертеже:

20

Pin

Заводской номер: Q50KD005.16 Количество на модель: 1
Q50KD005.16
1
21

Номер детали на чертеже:

21

Pin

Заводской номер: Q50KD005.17 Количество на модель: 1
Q50KD005.17
1
22

Номер детали на чертеже:

22

Lever

Заводской номер: Q50KD005.18 Количество на модель: 1
Q50KD005.18
1
23

Номер детали на чертеже:

23

Spring

Заводской номер: Q50KD005.19 Количество на модель: 1
Q50KD005.19
1
24

Номер детали на чертеже:

24

Lever

Заводской номер: Q50KD005.20 Количество на модель: 1
Q50KD005.20
1
25

Номер детали на чертеже:

25

Spring

Заводской номер: Q50KD005.21 Количество на модель: 1
Q50KD005.21
1
26

Номер детали на чертеже:

26

Cover, adjusting hole

Заводской номер: Q50KD005.22 Количество на модель: 1
Q50KD005.22
1
27

Номер детали на чертеже:

27

Pin

Заводской номер: Q50KD005.23 Количество на модель: 1
Q50KD005.23
1
28

Номер детали на чертеже:

28

Vacuum brake

Заводской номер: Q50KD005.24 Количество на модель: 1
Q50KD005.24
1
