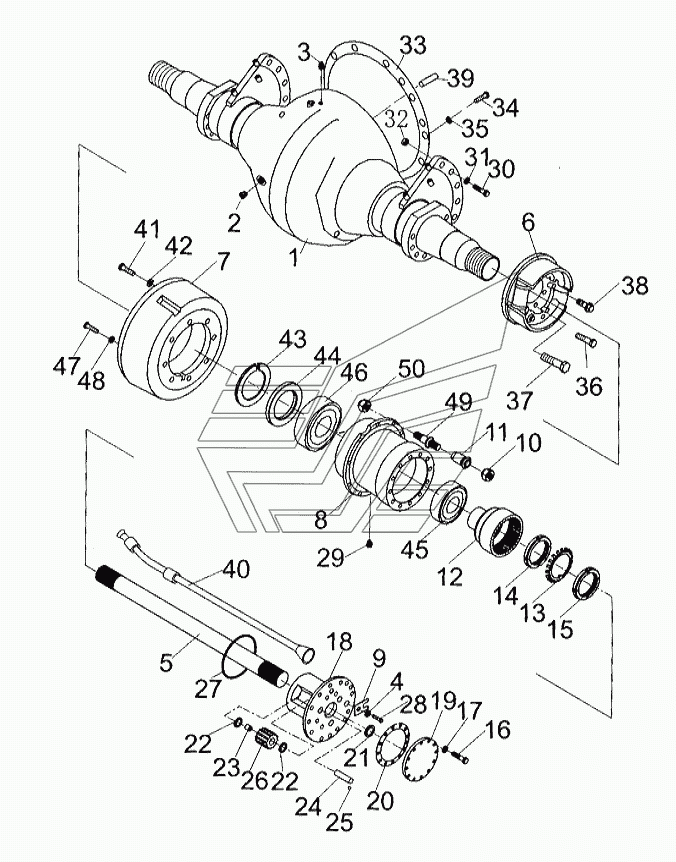

DRIVE AXLE Погрузчик SF50/SF60/SF70. Каталог 2013г.

FRAME ASSY Погрузчик SF50/SF60/SF70 REDUCTION AND DIFFERENTIAL Погрузчик SF50/SF60/SF70

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Housing axle

Заводской номер: Q50KD001 Количество на модель: 1
Q50KD001
1
2

Номер детали на чертеже:

2

Plug, drain

Заводской номер: Q50KD002 Количество на модель: 2
Q50KD002
2
3

Номер детали на чертеже:

3

Bolt

Заводской номер: Q50KD003 Количество на модель: 1
Q50KD003
1
4

Номер детали на чертеже:

4

Washer

Заводской номер: GB/T93-1995 Количество на модель: 2
GB/T93-1995
2
5

Номер детали на чертеже:

5

Shaft, axle

Заводской номер: Q50KD004 Количество на модель: 2
Q50KD004
2
6

Номер детали на чертеже:

6

Wheel brake ass' у

Заводской номер: Q50KD006 Количество на модель: 1
Q50KD006
1
6

Номер детали на чертеже:

6

Wheel brake ass' у

Заводской номер: Q50KD005 Количество на модель: 1
Q50KD005
1
7

Номер детали на чертеже:

7

Drum

Заводской номер: Q50KD007 Количество на модель: 2
Q50KD007
2
8

Номер детали на чертеже:

8

Hub

Заводской номер: Q50KD008 Количество на модель: 2
Q50KD008
2
9

Номер детали на чертеже:

9

Plate

Заводской номер: Q50KD009 Количество на модель: 2
Q50KD009
2
10

Номер детали на чертеже:

10

Nut, hub outer

Заводской номер: Q50KD010 Количество на модель: 20
Q50KD010
20
11

Номер детали на чертеже:

11

Nut, hub inner

Заводской номер: Q50KD011 Количество на модель: 20
Q50KD011
20
12

Номер детали на чертеже:

12

Gear, internal

Заводской номер: Q50KD012 Количество на модель: 2
Q50KD012
2
13

Номер детали на чертеже:

13

Locking gasket

Заводской номер: Q50KD013 Количество на модель: 2
Q50KD013
2
14

Номер детали на чертеже:

14

Lock nut

Заводской номер: Q50KD014 Количество на модель: 2
Q50KD014
2
15

Номер детали на чертеже:

15

Lock nut

Заводской номер: Q50KD015 Количество на модель: 4
Q50KD015
4
16

Номер детали на чертеже:

16

Bolt

Заводской номер: Q50KD016 Количество на модель: 12
Q50KD016
12
17

Номер детали на чертеже:

17

Washer

Заводской номер: GB/T93-87 Количество на модель: 12
GB/T93-87
12
18

Номер детали на чертеже:

18

Carrier, planet

Заводской номер: Q50KD017 Количество на модель: 2
Q50KD017
2
19

Номер детали на чертеже:

19

Cap, axle shaft

Заводской номер: Q50KD018 Количество на модель: 2
Q50KD018
2
20

Номер детали на чертеже:

20

Washer

Заводской номер: Q50KD019 Количество на модель: 2
Q50KD019
2
21

Номер детали на чертеже:

21

Washer, thrust

Заводской номер: Q50KD020 Количество на модель: 2
Q50KD020
2
22

Номер детали на чертеже:

22

The planet wheel pad

Заводской номер: Q50KD021 Количество на модель: 12
Q50KD021
12
23

Номер детали на чертеже:

23

Bushing

Заводской номер: Q50KD022 Количество на модель: 6
Q50KD022
6
24

Номер детали на чертеже:

24

Shaft, planet gear

Заводской номер: Q50KD023 Количество на модель: 6
Q50KD023
6
25

Номер детали на чертеже:

25

Ball

Заводской номер: GB/T308-1994 Количество на модель: 6
GB/T308-1994
6
26

Номер детали на чертеже:

26

Gear, planet

Заводской номер: Q50KD024 Количество на модель: 6
Q50KD024
6
27

Номер детали на чертеже:

27

O-ring

Заводской номер: GB3452.1-1992 Количество на модель: 2
GB3452.1-1992
2
28

Номер детали на чертеже:

28

Bolt

Заводской номер: GB5786-2000 Количество на модель: 32
GB5786-2000
32
29

Номер детали на чертеже:

29

Plug

Заводской номер: Q50KD025 Количество на модель: 2
Q50KD025
2
31

Номер детали на чертеже:

31

Washer

Заводской номер: Washer24 Количество на модель: 10
Washer24
10
32

Номер детали на чертеже:

32

Nut

Заводской номер: GB6176-86 Количество на модель: 10
GB6176-86
10
33

Номер детали на чертеже:

33

Packing

Заводской номер: Q50KD026 Количество на модель: 1
Q50KD026
1
34

Номер детали на чертеже:

34

Bolt

Заводской номер: BoltM12x40/60 Количество на модель: 8
BoltM12x40/60
8
35

Номер детали на чертеже:

35

Washer, lock

Заводской номер: GB5783-2000 Количество на модель: 12
GB5783-2000
12
36

Номер детали на чертеже:

36

Bolt

Заводской номер: Q50KD027 Количество на модель: 12
Q50KD027
12
37

Номер детали на чертеже:

37

Bolt

Заводской номер: Q50KD028 Количество на модель: 4
Q50KD028
4
38

Номер детали на чертеже:

38

Bolt

Заводской номер: Q50KD029 Количество на модель: 4
Q50KD029
4
39

Номер детали на чертеже:

39

Pin

Заводской номер: GB/T119.1-2000 Количество на модель: 2
GB/T119.1-2000
2
40

Номер детали на чертеже:

40

Pipe

Заводской номер: Q50KD030 Количество на модель: 2
Q50KD030
2
41

Номер детали на чертеже:

41

Bolt, reamer

Заводской номер: Q50KD031 Количество на модель: 4
Q50KD031
4
42

Номер детали на чертеже:

42

Washer

Заводской номер: GB93-87 Количество на модель: 8
GB93-87
8
43

Номер детали на чертеже:

43

Nut

Заводской номер: Q50KD032 Количество на модель: 20
Q50KD032
20
44

Номер детали на чертеже:

44

Seal, oil

Заводской номер: Q50KD033 Количество на модель: 2
Q50KD033
2
45

Номер детали на чертеже:

45

Bearing

Заводской номер: GB/T297-94 Количество на модель: 2
GB/T297-94
2
47

Номер детали на чертеже:

47

Bolt

Заводской номер: GB785-2000 Количество на модель: 12
GB785-2000
12
49

Номер детали на чертеже:

49

Bolt, hub

Заводской номер: Q50KD034 Количество на модель: 20
Q50KD034
20
50

Номер детали на чертеже:

50

Nut

Заводской номер: GB/T171-2000 Количество на модель: 20
GB/T171-2000
20
