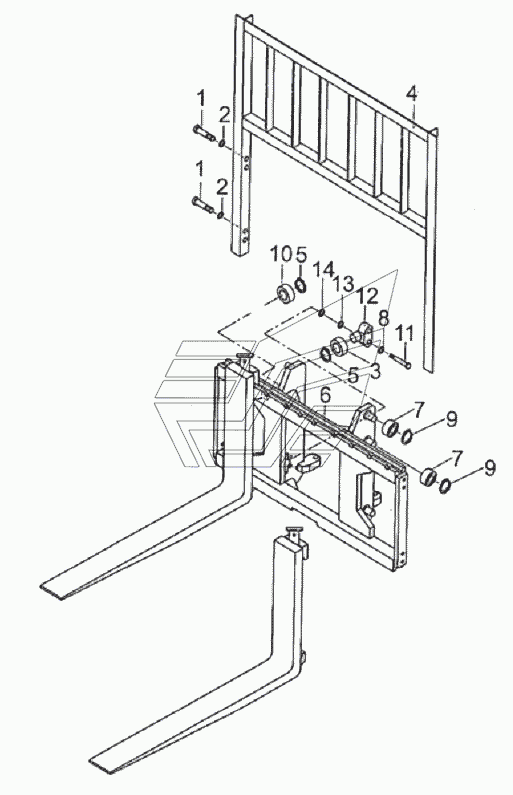

LIFT BRACKET Погрузчик SF45T. Каталог 2013г.

FORK ASSY Погрузчик SF45T ELECTRICAL SYSTEM Погрузчик SF45T

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Bolt

Заводской номер: 01050-51425 Количество на модель: 8

01050-51425

8

2

Номер детали на чертеже:

2

Washer

Заводской номер: 01643-31425 Количество на модель: 8

01643-31425

8

3

Номер детали на чертеже:

3

Spacing roller

Заводской номер: 418-80-07200 Количество на модель: 2

418-80-07200

2

4

Номер детали на чертеже:

4

Backrest

Заводской номер: 416-80-02000 Количество на модель: 1

416-80-02000

1

5

Номер детали на чертеже:

5

Открытое кольцо

Заводской номер: 04064-02512 Количество на модель: 4

04064-02512

4

6

Номер детали на чертеже:

6

Lift bracket

Заводской номер: 411-80-07000 Количество на модель: 1

411-80-07000

1

7

Номер детали на чертеже:

7

Pulley

Заводской номер: 411-80-06300 Количество на модель: 6

411-80-06300

6

8

Номер детали на чертеже:

8

Шайба

Заводской номер: 01643-31645 Количество на модель: 4

01643-31645

4

9

Номер детали на чертеже:

9

Кольцо стопорное

Заводской номер: 04064-05020 Количество на модель: 6

04064-05020

6

10

Номер детали на чертеже:

10

Roller

Заводской номер: 416-80-05001 Количество на модель: 2

416-80-05001

2

11

Номер детали на чертеже:

11

Болт

Заводской номер: 01010-51270 Количество на модель: 4

01010-51270

4

12

Номер детали на чертеже:

12

Shaft, spacing roller

Заводской номер: 416-80-07002 Количество на модель: 2

416-80-07002

2

13

Номер детали на чертеже:

13

Shim

Заводской номер: 411-80-05002 Количество на модель: 2

411-80-05002

2

14

Номер детали на чертеже:

14

Shim

Заводской номер: 411-80-05003 Количество на модель: 2

411-80-05003

2
