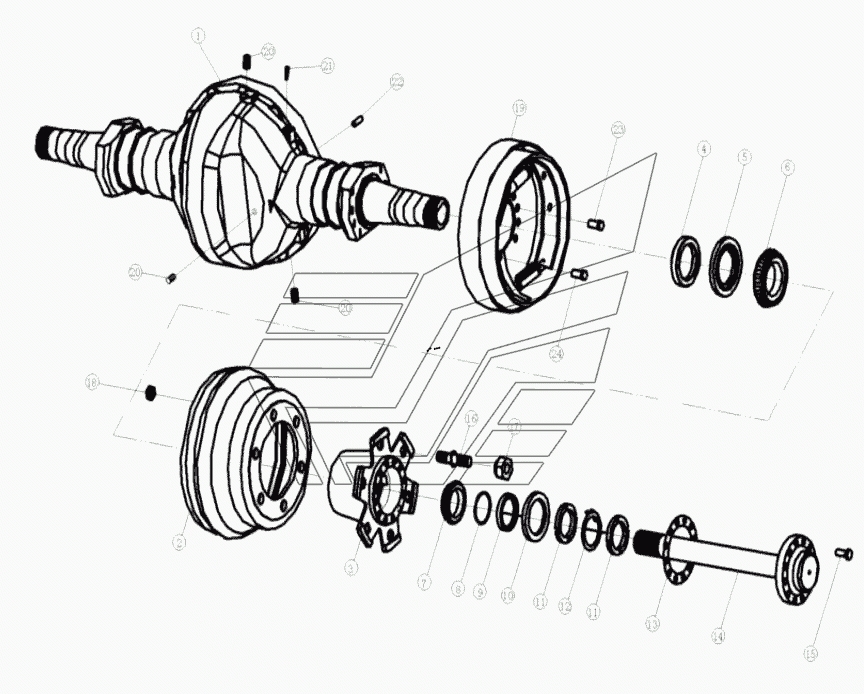

DRIVE AXLE Погрузчик SF30. Каталог 2013г.

DRIVE AXLE Погрузчик SF30 WHEEL BRAKE Погрузчик SF30

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Drive axle

Заводской номер: 411-18-A0000 Количество на модель:
411-18-A0000
1

Номер детали на чертеже:

1

Drive axle housing

Заводской номер: Q30KD001 Количество на модель: 1
Q30KD001
1
2

Номер детали на чертеже:

2

Brake drum

Заводской номер: Q30KD002 Количество на модель: 2
Q30KD002
2
3

Номер детали на чертеже:

3

Wheel

Заводской номер: Q30KD003 Количество на модель: 2
Q30KD003
2
4

Номер детали на чертеже:

4

Seal ring

Заводской номер: Q30KD004 Количество на модель: 2
Q30KD004
2
5

Номер детали на чертеже:

5

Seal

Заводской номер: GB90771-00 Количество на модель: 2
GB90771-00
2
6

Номер детали на чертеже:

6

Bearings

Заводской номер: GB297-04 Количество на модель: 2
GB297-04
2
8

Номер детали на чертеже:

8

O-rings

Заводской номер: GJ4521-02 Количество на модель: 2
GJ4521-02
2
9

Номер детали на чертеже:

9

Ring

Заводской номер: G30KD005 Количество на модель: 2
G30KD005
2
10

Номер детали на чертеже:

10

Seal

Заводской номер: GB90771 Количество на модель: 2
GB90771
2
11

Номер детали на чертеже:

11

Screw nut

Заводской номер: GB010-00 Количество на модель: 4
GB010-00
4
12

Номер детали на чертеже:

12

Nuts washers

Заводской номер: G30KD006 Количество на модель: 2
G30KD006
2
13

Номер детали на чертеже:

13

Axle pads

Заводской номер: G30KD007 Количество на модель: 2
G30KD007
2
14

Номер детали на чертеже:

14

Axle

Заводской номер: G30KD008 Количество на модель: 2
G30KD008
2
15

Номер детали на чертеже:

15

Axle bolts

Заводской номер: G30KD009 Количество на модель: 24
G30KD009
24
16

Номер детали на чертеже:

16

Wheel bolts

Заводской номер: G30KD010 Количество на модель: 12
G30KD010
12
17

Номер детали на чертеже:

17

Wheel nuts

Заводской номер: G30KD011 Количество на модель: 12
G30KD011
12
18

Номер детали на чертеже:

18

Screw nut

Заводской номер: GB6173-08 Количество на модель: 12
GB6173-08
12
19

Номер детали на чертеже:

19

Left brake assembly

Заводской номер: G30KD013 Количество на модель: 1
G30KD013
1
19

Номер детали на чертеже:

19

Right brake assembly

Заводской номер: G30KD012 Количество на модель: 1
G30KD012
1
20

Номер детали на чертеже:

20

Stopper

Заводской номер: G30KD014 Количество на модель: 3
G30KD014
3
21

Номер детали на чертеже:

21

Vent plug

Заводской номер: G30KD015 Количество на модель: 1
G30KD015
1
22

Номер детали на чертеже:

22

Locating pin

Заводской номер: GB119-06 Количество на модель: 1
GB119-06
1
23

Номер детали на чертеже:

23

Bolts

Заводской номер: G30KD016 Количество на модель: 4
G30KD016
4
24

Номер детали на чертеже:

24

Bolt

Заводской номер: G30KD017 Количество на модель: 12
G30KD017
12
