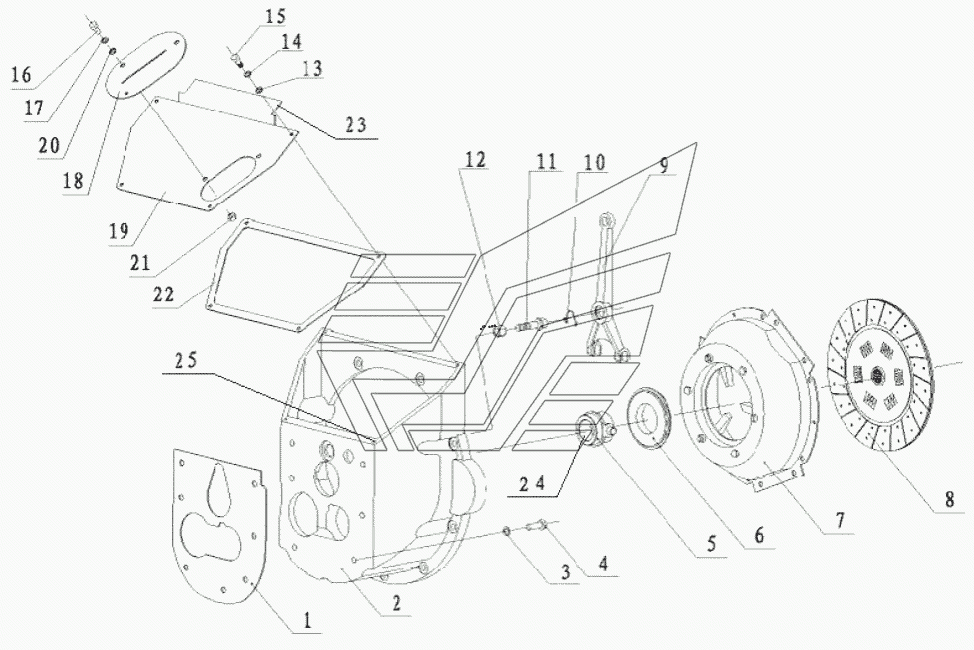

CLUTCH TYPE TRANSMISSION ASSY (5/5) Погрузчик SF30. Каталог 2013г.

CLUTCH TYPE TRANSMISSION ASSY (4/5) Погрузчик SF30 CLUTCH TYPE TRANSMISSION ASSY (1/4) Погрузчик SF30

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Paper pad

Заводской номер: JDS30II.001 Количество на модель: 1
JDS30II.001
1
2

Номер детали на чертеже:

2

Case

Заводской номер: 10063-11070G Количество на модель: 1
10063-11070G
1
3

Номер детали на чертеже:

3

spring washer

Заводской номер: GB/T93-1987-10 Количество на модель: 7
GB/T93-1987-10
7
4

Номер детали на чертеже:

4

Bolt

Заводской номер: GB/T5783-2000 Количество на модель: 7
GB/T5783-2000
7
5

Номер детали на чертеже:

5

Bushing

Заводской номер: JDS30II.006 Количество на модель: 1
JDS30II.006
1
6

Номер детали на чертеже:

6

Gearing

Заводской номер: 13453-12031 Количество на модель: 1
13453-12031
1
7

Номер детали на чертеже:

7

Cover

Заводской номер: 13453-10402 Количество на модель: 1
13453-10402
1
8

Номер детали на чертеже:

8

Disc.assy

Заводской номер: 13453-10301 Количество на модель: 1
13453-10301
1
9

Номер детали на чертеже:

9

Fork

Заводской номер: 10113-10122 Количество на модель: 1
10113-10122
1
10

Номер детали на чертеже:

10

Ring

Заводской номер: 10113-10081 Количество на модель: 1
10113-10081
1
11

Номер детали на чертеже:

11

Bolt

Заводской номер: 13073-12001 Количество на модель: 1
13073-12001
1
12

Номер детали на чертеже:

12

Nut

Заводской номер: 13073-12011 Количество на модель: 1
13073-12011
1
13

Номер детали на чертеже:

13

Washer

Заводской номер: GB/T97.1-2002-6-140HV Количество на модель: 3
GB/T97.1-2002-6-140HV
3
14

Номер детали на чертеже:

14

Washer

Заводской номер: GB/T93-1987 Количество на модель: 4
GB/T93-1987
4
17

Номер детали на чертеже:

17

Washer

Заводской номер: GB/T97.1-2002-8-140HV Количество на модель: 2
GB/T97.1-2002-8-140HV
2
18

Номер детали на чертеже:

18

Casing

Заводской номер: JDS30II.004 Количество на модель: 1
JDS30II.004
1
19

Номер детали на чертеже:

19

Case

Заводской номер: JDS30IIA.002 Количество на модель: 1
JDS30IIA.002
1
21

Номер детали на чертеже:

21

Nut

Заводской номер: GB/T6170-2000 Количество на модель: 2
GB/T6170-2000
2
22

Номер детали на чертеже:

22

Buffer mat

Заводской номер: JDS30II.003 Количество на модель: 1
JDS30II.003
1
23

Номер детали на чертеже:

23

Platen

Заводской номер: JDS30II.005 Количество на модель: 1
JDS30II.005
1
24

Номер детали на чертеже:

24

Bush

Заводской номер: JDS30II.007 Количество на модель: 1
JDS30II.007
1
25

Номер детали на чертеже:

25

Screw

Заводской номер: GB/T62-2000 Количество на модель: 1
GB/T62-2000
1
