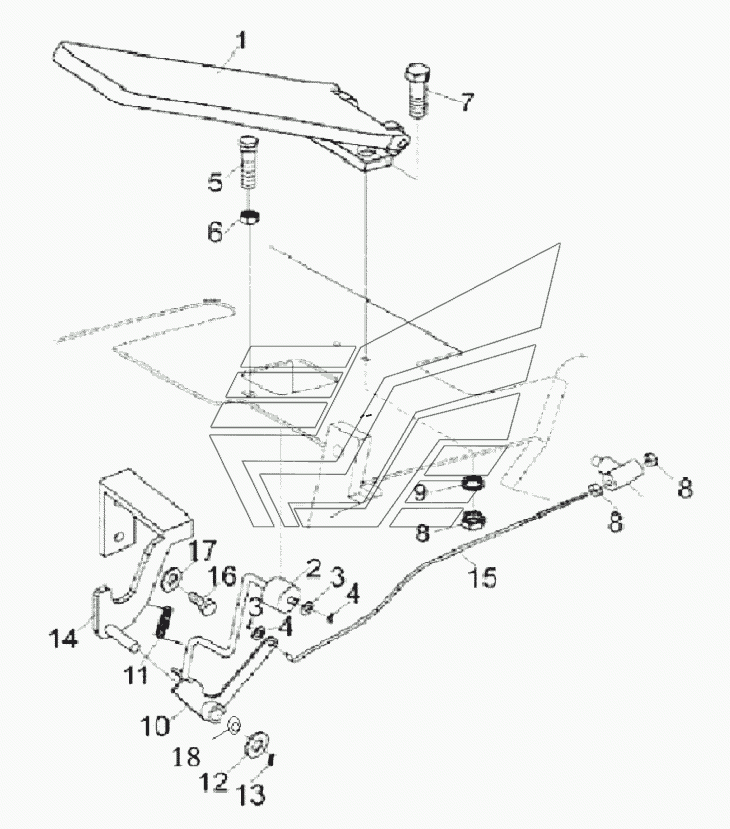

ACCELERATOR PEDAL I-SF30 (К25), I-SF30Y (К25, GQ491GP), SF35Y (К25) Погрузчик SF30. Каталог 2013г.

ACCELERATOR PEDAL I-SF30 (HFC4DA1-G), I-SF30/30T/(4JG2) Погрузчик SF30 CLUTCH TYPE TRANSMISSION ASSY (C490BPG, A495BPG-512,A498BPG, WP2.7, QC490 I-SF30T, S-SF30T CA498 S-SF30T) Погрузчик SF30

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Accelerator assy

Заводской номер: 401-05-А0000 Количество на модель:
401-05-А0000
1

Номер детали на чертеже:

1

accelerator pedal

Заводской номер: 411-05-03000 Количество на модель: 1
411-05-03000
1
2

Номер детали на чертеже:

2

sheave

Заводской номер: 411-05-00007 Количество на модель: 1
411-05-00007
1
3

Номер детали на чертеже:

3

Washer

Заводской номер: 04064-01010 Количество на модель: 1
04064-01010
1
4

Номер детали на чертеже:

4

pin

Заводской номер: 04050-12020 Количество на модель: 3
04050-12020
3
5

Номер детали на чертеже:

5

bolt

Заводской номер: 411-05-00006 Количество на модель: 1
411-05-00006
1
6

Номер детали на чертеже:

6

Гайка

Заводской номер: 01580-11210 Количество на модель: 1
01580-11210
1
7

Номер детали на чертеже:

7

Bolt

Заводской номер: 01010-50620 Количество на модель: 2
01010-50620
2
8

Номер детали на чертеже:

8

Nut

Заводской номер: 01580-00605 Количество на модель: 4
01580-00605
4
9

Номер детали на чертеже:

9

Шайба

Заводской номер: 01641-20608 Количество на модель: 8
01641-20608
8
10

Номер детали на чертеже:

10

Bracket

Заводской номер: 411-05-02000 Количество на модель: 1
411-05-02000
1
11

Номер детали на чертеже:

11

spring

Заводской номер: 411-05-00008 Количество на модель: 1
411-05-00008
1
12

Номер детали на чертеже:

12

Шайба

Заводской номер: 01641-21016 Количество на модель: 1
01641-21016
1
13

Номер детали на чертеже:

13

Разводной шплинт

Заводской номер: 04050-13020 Количество на модель: 1
04050-13020
1
15

Номер детали на чертеже:

15

Link

Заводской номер: 401-05-01000 Количество на модель: 1
401-05-01000
1
16

Номер детали на чертеже:

16

Bolt

Заводской номер: 01010-81020 Количество на модель: 2
01010-81020
2
18

Номер детали на чертеже:

18

bush

Заводской номер: 07177-00810 Количество на модель: 1
07177-00810
1
