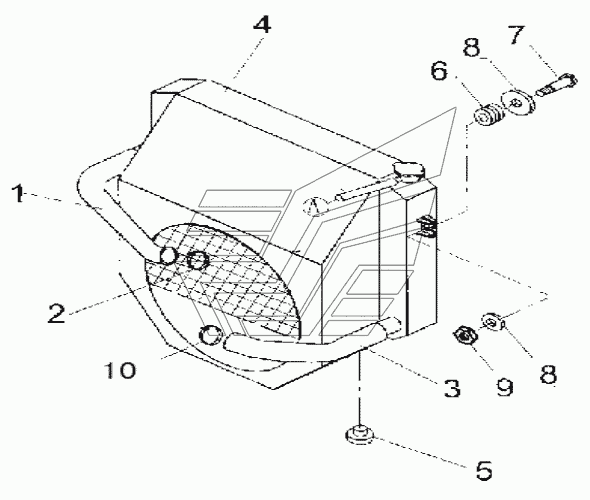

COOLING SYSTEM (DIESEL) I-SF30Y (GQ491GP) Погрузчик SF30. Каталог 2013г.

COOLING SYSTEM (DIESEL) I-SF30, I-SF30Y (К25), SF35Y (К25) Погрузчик SF30 FUEL SYSTEM I-SF30/30T (495BPG-512, A498BPG, WP2.7, QC490) Погрузчик SF30

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Radiator

Заводской номер: 401-03А-А0000 Количество на модель: 1
401-03А-А0000
1
1

Номер детали на чертеже:

1

Hose

Заводской номер: 401-03А-00001 Количество на модель: 1
401-03А-00001
1
2

Номер детали на чертеже:

2

clip

Заводской номер: 07280-04726 Количество на модель: 4
07280-04726
4
3

Номер детали на чертеже:

3

Hose

Заводской номер: 401-03А-00002 Количество на модель: 1
401-03А-00002
1
4

Номер детали на чертеже:

4

Radiator

Заводской номер: 401-03А-01000 Количество на модель: 1
401-03А-01000
1
5

Номер детали на чертеже:

5

rubber

Заводской номер: 411-03-00003 Количество на модель: 2
411-03-00003
2
6

Номер детали на чертеже:

6

rubber

Заводской номер: 411-01-04000 Количество на модель: 2
411-01-04000
2
7

Номер детали на чертеже:

7

Болт

Заводской номер: 01010-51050 Количество на модель: 2
01010-51050
2
8

Номер детали на чертеже:

8

washer

Заводской номер: 411-01-00013 Количество на модель: 4
411-01-00013
4
9

Номер детали на чертеже:

9

Гайка

Заводской номер: 01598-11011 Количество на модель: 2
01598-11011
2
