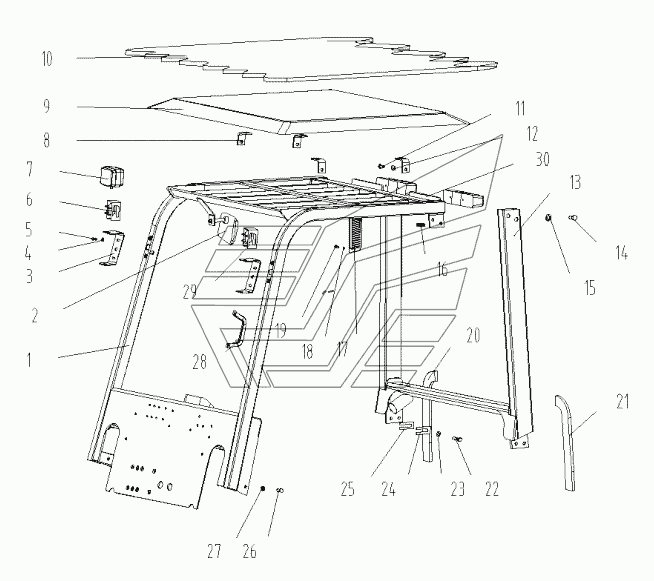

DRIVE CANOPY Погрузчик SF30. Каталог 2013г.

DRIVE CANOPY Погрузчик SF30 DRIVE CANOPY Погрузчик SF30

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Drive canopy

Заводской номер: 411-55-Е0000 Количество на модель:
411-55-Е0000
1

Номер детали на чертеже:

1

Scaffolding

Заводской номер: 411-55-02100 Количество на модель: 1
411-55-02100
1
2

Номер детали на чертеже:

2

Rearview mirror

Заводской номер: 411-56-09000 Количество на модель: 1
411-56-09000
1
3

Номер детали на чертеже:

3

Stands

Заводской номер: 411-55-00020 Количество на модель: 2
411-55-00020
2
4

Номер детали на чертеже:

4

Шайба

Заводской номер: 01643-30823 Количество на модель: 4
01643-30823
4
5

Номер детали на чертеже:

5

Bolt

Заводской номер: 01010-Р0820 Количество на модель: 4
01010-Р0820
4
6

Номер детали на чертеже:

6

Lamp holder

Заводской номер: 411-56-06000 Количество на модель: 1
411-56-06000
1
7

Номер детали на чертеже:

7

Canopy electrical

Заводской номер: 411-55-06000 Количество на модель: 1
411-55-06000
1
8

Номер детали на чертеже:

8

Piate

Заводской номер: 411-55-00006 Количество на модель: 4
411-55-00006
4
9

Номер детали на чертеже:

9

Ceiling

Заводской номер: 411-55-05000 Количество на модель: 1
411-55-05000
1
10

Номер детали на чертеже:

10

Plastic shed

Заводской номер: 411-55-07000 Количество на модель: 1
411-55-07000
1
11

Номер детали на чертеже:

11

Bolt

Заводской номер: 01010-Р1225 Количество на модель: 16
01010-Р1225
16
12

Номер детали на чертеже:

12

Шайба

Заводской номер: 01643-31232 Количество на модель: 16
01643-31232
16
13

Номер детали на чертеже:

13

Canopy hind legs

Заводской номер: 411-55-22000 Количество на модель: 1
411-55-22000
1
14

Номер детали на чертеже:

14

Bolt

Заводской номер: 01050-Р1630 Количество на модель: 4
01050-Р1630
4
15

Номер детали на чертеже:

15

Шайба

Заводской номер: 01643-31645 Количество на модель: 4
01643-31645
4
16

Номер детали на чертеже:

16

Крышка

Заводской номер: 09415-02512 Количество на модель: 2
09415-02512
2
17

Номер детали на чертеже:

17

plug

Заводской номер: 411-55-00005 Количество на модель: 1
411-55-00005
1
18

Номер детали на чертеже:

18

Прокладка

Заводской номер: 01641-20508 Количество на модель: 2
01641-20508
2
19

Номер детали на чертеже:

19

screw

Заводской номер: 01023-30512 Количество на модель: 2
01023-30512
2
20

Номер детали на чертеже:

20

Acoustic panels

Заводской номер: 411-55-00004 Количество на модель: 1
411-55-00004
1
21

Номер детали на чертеже:

21

Acoustic panels

Заводской номер: 411-55-00003 Количество на модель: 1
411-55-00003
1
22

Номер детали на чертеже:

22

Bolt

Заводской номер: 01010-Р1230 Количество на модель: 4
01010-Р1230
4
24

Номер детали на чертеже:

24

Gasket

Заводской номер: 411-55-00012 Количество на модель: 1
411-55-00012
1
25

Номер детали на чертеже:

25

Gasket

Заводской номер: 411-55-00013 Количество на модель: 1
411-55-00013
1
26

Номер детали на чертеже:

26

Болт

Заводской номер: 01010-51025 Количество на модель: 4
01010-51025
4
27

Номер детали на чертеже:

27

Шайба

Заводской номер: 01643-31032 Количество на модель: 4
01643-31032
4
28

Номер детали на чертеже:

28

Handle

Заводской номер: 411-55F-02000 Количество на модель: 1
411-55F-02000
1
29

Номер детали на чертеже:

29

Lamp holder

Заводской номер: 411-56-08000 Количество на модель: 1
411-56-08000
1
30

Номер детали на чертеже:

30

Plate

Заводской номер: 411-56-00009 Количество на модель: 2
411-56-00009
2
