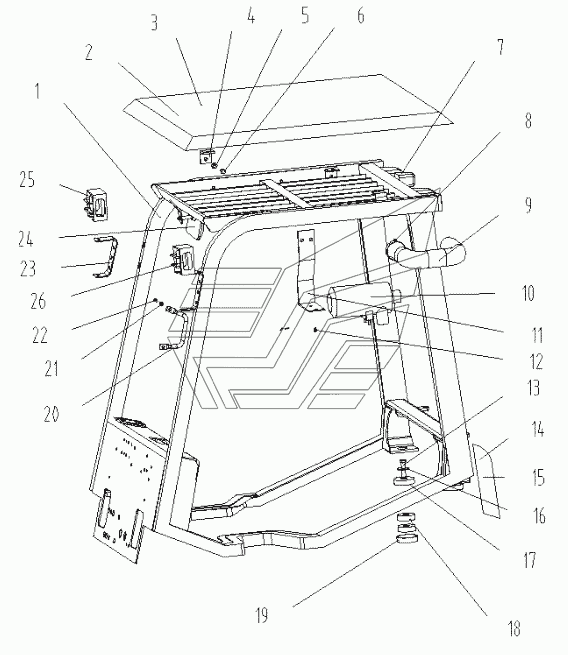

DRIVE CANOPY Погрузчик SF30. Каталог 2013г.

ELECTRICAL SYSTEM (4/4) Погрузчик SF30 DRIVE CANOPY Погрузчик SF30

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Drive canopy

Заводской номер: 411-55-A1000 Количество на модель:
411-55-A1000
1

Номер детали на чертеже:

1

Scaffolding

Заводской номер: 411-55-08000 Количество на модель: 1
411-55-08000
1
2

Номер детали на чертеже:

2

Ceiling

Заводской номер: 411-55-05000 Количество на модель: 1
411-55-05000
1
3

Номер детали на чертеже:

3

Plastic shed

Заводской номер: 411-55-07000 Количество на модель: 1
411-55-07000
1
4

Номер детали на чертеже:

4

Piate

Заводской номер: 411-55-00006 Количество на модель: 4
411-55-00006
4
5

Номер детали на чертеже:

5

Шайба

Заводской номер: 01643-31232 Количество на модель: 10
01643-31232
10
6

Номер детали на чертеже:

6

Bolt

Заводской номер: 01010-51214 Количество на модель: 10
01010-51214
10
7

Номер детали на чертеже:

7

Canopy electrical

Заводской номер: 411-55-17000 Количество на модель: 1
411-55-17000
1
8

Номер детали на чертеже:

8

Зажим

Заводской номер: 07281-00809 Количество на модель: 2
07281-00809
2
9

Номер детали на чертеже:

9

Air filter tube

Заводской номер: 411-55-00009 Количество на модель: 1
411-55-00009
1
10

Номер детали на чертеже:

10

air cleaner

Заводской номер: 411-01-01000 Количество на модель: 1
411-01-01000
1
11

Номер детали на чертеже:

11

Stand

Заводской номер: 411-55-00010 Количество на модель: 1
411-55-00010
1
12

Номер детали на чертеже:

12

Болт

Заводской номер: 01010-50816 Количество на модель: 2
01010-50816
2
13

Номер детали на чертеже:

13

Болт

Заводской номер: 01010-51645 Количество на модель: 4
01010-51645
4
14

Номер детали на чертеже:

14

Acoustic panels

Заводской номер: 411-55-00003 Количество на модель: 1
411-55-00003
1
15

Номер детали на чертеже:

15

Acoustic panels

Заводской номер: 411-55-00004 Количество на модель: 1
411-55-00004
1
16

Номер детали на чертеже:

16

Шайба

Заводской номер: 01643-31645 Количество на модель: 4
01643-31645
4
17

Номер детали на чертеже:

17

Cover

Заводской номер: 111-51-00006 Количество на модель: 4
111-51-00006
4
18

Номер детали на чертеже:

18

Cushion

Заводской номер: 111-51-00005 Количество на модель: 8
111-51-00005
8
19

Номер детали на чертеже:

19

Lower cover

Заводской номер: 111-51-00007 Количество на модель: 4
111-51-00007
4
20

Номер детали на чертеже:

20

handrail

Заводской номер: 411-55-00001 Количество на модель: 1
411-55-00001
1
21

Номер детали на чертеже:

21

Шайба

Заводской номер: 01643-30823 Количество на модель: 10
01643-30823
10
22

Номер детали на чертеже:

22

Болт

Заводской номер: 01010-50820 Количество на модель: 8
01010-50820
8
23

Номер детали на чертеже:

23

Stands

Заводской номер: 411-55-00020 Количество на модель: 2
411-55-00020
2
24

Номер детали на чертеже:

24

rearview mirror

Заводской номер: 411-55-02000 Количество на модель: 1
411-55-02000
1
25

Номер детали на чертеже:

25

Lighthouse

Заводской номер: Lighthouse Количество на модель: 1
Lighthouse
1
ELECTRICAL SYSTEM (4/4) Погрузчик SF30 DRIVE CANOPY Погрузчик SF30
