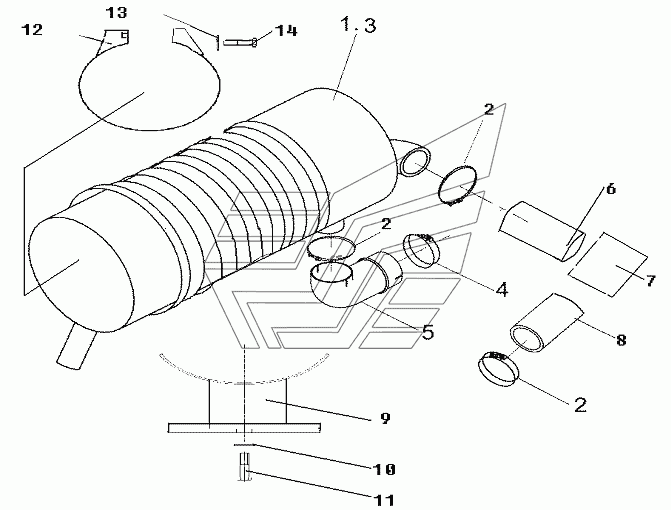

AIR CLEANER ASSY I-SF30Y, SF35Y (К25, GQ491GP) Погрузчик SF30. Каталог 2013г.

AIR CLEANER ASSY I-SF30 (25) Погрузчик SF30 AIR CLEANER ASSY SF30/30TC490 Погрузчик SF30

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Air cleaner

Заводской номер: 411-01-07000 Количество на модель: 1
411-01-07000
1
2

Номер детали на чертеже:

2

Clamp

Заводской номер: 07280-06429 Количество на модель: 5
07280-06429
5
3

Номер детали на чертеже:

3

Filter

Заводской номер: K1025S-0100 Количество на модель: 1
K1025S-0100
1
4

Номер детали на чертеже:

4

Хомут

Заводской номер: 07280-07429 Количество на модель: 1
07280-07429
1
5

Номер детали на чертеже:

5

Hose

Заводской номер: 401-01-00002 Количество на модель: 1
401-01-00002
1
6

Номер детали на чертеже:

6

Duct

Заводской номер: 401-01-00001 Количество на модель: 1
401-01-00001
1
7

Номер детали на чертеже:

7

Mixer

Заводской номер: 401-01-04000 Количество на модель: 1
401-01-04000
1
8

Номер детали на чертеже:

8

Pipe

Заводской номер: 401-01-00003 Количество на модель: 1
401-01-00003
1
9

Номер детали на чертеже:

9

Bracket

Заводской номер: 401-01-02000 Количество на модель: 1
401-01-02000
1
10

Номер детали на чертеже:

10

Шайба

Заводской номер: 01643-31032 Количество на модель: 2
01643-31032
2
11

Номер детали на чертеже:

11

Болт

Заводской номер: 01010-51025 Количество на модель: 2
01010-51025
2
12

Номер детали на чертеже:

12

Bracket

Заводской номер: 411-01-09000 Количество на модель: 1
411-01-09000
1
13

Номер детали на чертеже:

13

Шайба

Заводской номер: 01641-21016 Количество на модель: 1
01641-21016
1
14

Номер детали на чертеже:

14

Болт

Заводской номер: 01010-51050 Количество на модель: 1
01010-51050
1
AIR CLEANER ASSY I-SF30 (25) Погрузчик SF30 AIR CLEANER ASSY SF30/30TC490 Погрузчик SF30
