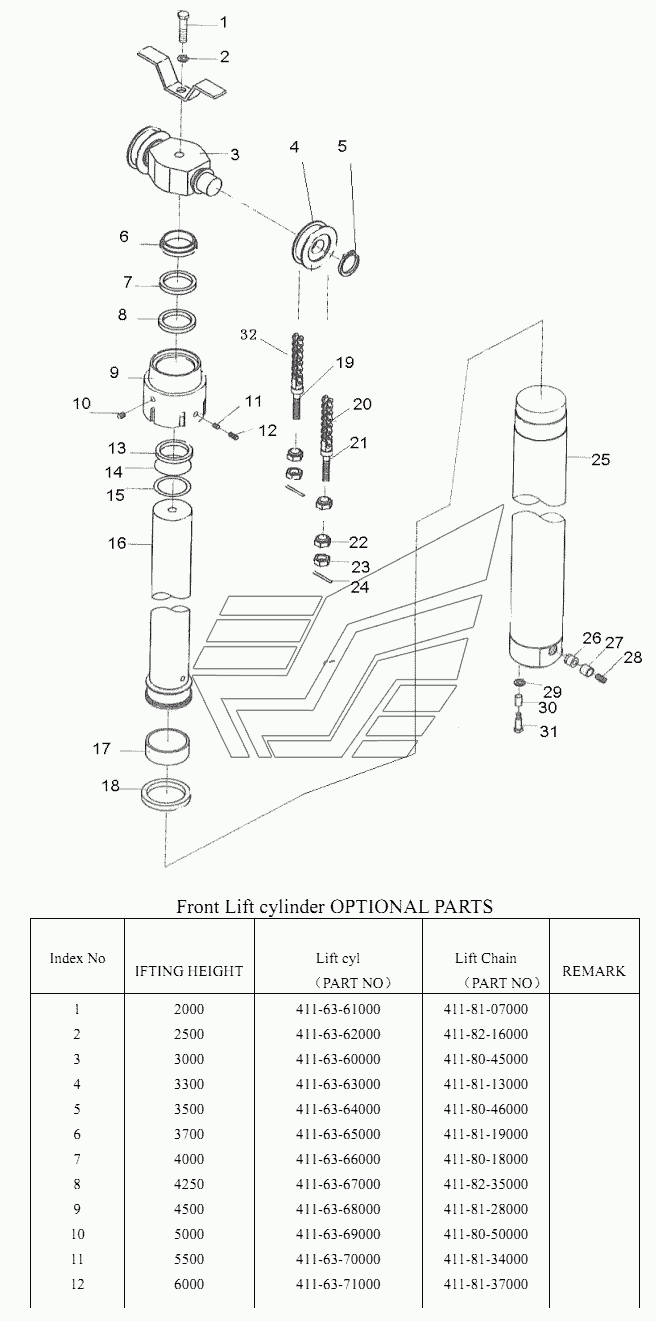

FRONT LIFT CLINDER SF30 Погрузчик SF30. Каталог 2013г.

LIFT CYLINDER SF30 Погрузчик SF30 REAR LIFT CYLINDER Погрузчик SF30

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

7

8

9

9

10

11

12

13

13

14

14

15

15

16

16

17

17

18

19

20

21

22

23

24

25

25

26

26

27

28

29

30

31

32

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Bolt

Заводской номер: 01010-51665 Количество на модель: 1

01010-51665

1

2

Номер детали на чертеже:

2

Шайба

Заводской номер: 01643-31645 Количество на модель: 7

01643-31645

7

3

Номер детали на чертеже:

3

Supporting shaft

Заводской номер: 411-82-00001 Количество на модель: 1

411-82-00001

1

4

Номер детали на чертеже:

4

Sheave

Заводской номер: 411-80-06100 Количество на модель: 2

411-80-06100

2

5

Номер детали на чертеже:

5

Кольцо стопорное 40

Заводской номер: 04064-04018 Количество на модель: 2

04064-04018

2

6

Номер детали на чертеже:

6

Dust ring

Заводской номер: REF339093 Количество на модель: 1

REF339093

1

7

Номер детали на чертеже:

7

Snap ring

Заводской номер: 23650-82131 Количество на модель: 1

23650-82131

1

7

Номер детали на чертеже:

7

Snap ring

Заводской номер: 25908-42471 Количество на модель: 1

25908-42471

1

8

Номер детали на чертеже:

8

Yx-ring seal

Заводской номер: REF340213 Количество на модель: 1

REF340213

1

9

Номер детали на чертеже:

9

Cap, lift cylinder

Заводской номер: 64460-48201 Количество на модель: 1

64460-48201

1

9

Номер детали на чертеже:

9

Cap, lift cylinder

Заводской номер: 23650-82402 Количество на модель: 1

23650-82402

1

10

Номер детали на чертеже:

10

Plug

Заводской номер: 22518-40151 Количество на модель: 2

22518-40151

2

11

Номер детали на чертеже:

11

Plug

Заводской номер: 25908-44111 Количество на модель: 2

25908-44111

2

12

Номер детали на чертеже:

12

Screw

Заводской номер: B1820-08008 Количество на модель: 2

B1820-08008

2

13

Номер детали на чертеже:

13

Bushing

Заводской номер: Z2111-08540 Количество на модель: 1

Z2111-08540

1

13

Номер детали на чертеже:

13

Bushing

Заводской номер: Z2114-07530 Количество на модель: 1

Z2114-07530

1

14

Номер детали на чертеже:

14

O-ring seal

Заводской номер: Z6004-10003 Количество на модель: 1

Z6004-10003

1

14

Номер детали на чертеже:

14

O-ring seal

Заводской номер: Z6002-11003 Количество на модель: 1

Z6002-11003

1

15

Номер детали на чертеже:

15

Snap ring

Заводской номер: 23650-82141 Количество на модель: 1

23650-82141

1

15

Номер детали на чертеже:

15

Snap ring

Заводской номер: REF340216 Количество на модель: 1

REF340216

1

16

Номер детали на чертеже:

16

Piston rod assy

Заводской номер: REF481010 Количество на модель: 1

REF481010

1

16

Номер детали на чертеже:

16

Piston rod assy

Заводской номер: REF209336 Количество на модель: 1

REF209336

1

17

Номер детали на чертеже:

17

Wearing

Заводской номер: 22438-42641 Количество на модель: 1

22438-42641

1

17

Номер детали на чертеже:

17

Wearing

Заводской номер: REF340369 Количество на модель: 1

REF340369

1

18

Номер детали на чертеже:

18

Seal ring

Заводской номер: REF341084 Количество на модель: 1

REF341084

1

19

Номер детали на чертеже:

19

Bolt

Заводской номер: 411-80-18002 Количество на модель: 1

411-80-18002

1

20

Номер детали на чертеже:

20

Cotter pin

Заводской номер: 04050-02040 Количество на модель: 4

04050-02040

4

21

Номер детали на чертеже:

21

Bolt

Заводской номер: 411-80-18001 Количество на модель: 1

411-80-18001

1

22

Номер детали на чертеже:

22

Гайка

Заводской номер: 01582-01815 Количество на модель: 2

01582-01815

2

23

Номер детали на чертеже:

23

Nut

Заводской номер: 01583-51811 Количество на модель: 3

01583-51811

3

24

Номер детали на чертеже:

24

Cotter pin

Заводской номер: 04050-03228 Количество на модель: 2

04050-03228

2

25

Номер детали на чертеже:

25

Cylinder body

Заводской номер: REF207154G Количество на модель: 1

REF207154G

1

25

Номер детали на чертеже:

25

Cylinder body

Заводской номер: REF482010 Количество на модель: 1

REF482010

1

26

Номер детали на чертеже:

26

Spool

Заводской номер: 23650-48341 Количество на модель: 1

23650-48341

1

26

Номер детали на чертеже:

26

Spool

Заводской номер: 20030-48341 Количество на модель: 1

20030-48341

1

27

Номер детали на чертеже:

27

Seat, spring

Заводской номер: 24230-82071 Количество на модель: 1

24230-82071

1

28

Номер детали на чертеже:

28

Spring

Заводской номер: 24389-46021 Количество на модель: 1

24389-46021

1

29

Номер детали на чертеже:

29

Шайба

Заводской номер: 01643-31232 Количество на модель: 1

01643-31232

1

30

Номер детали на чертеже:

30

Fixed axis

Заводской номер: 411-82-00003 Количество на модель: 1

411-82-00003

1

31

Номер детали на чертеже:

31

Bolt

Заводской номер: 411-82-00002 Количество на модель: 1

411-82-00002

1

32

Номер детали на чертеже:

32

Lift chain

Заводской номер: 411-80-45000 Количество на модель: 2

411-80-45000

2

LIFT CYLINDER SF30 Погрузчик SF30 REAR LIFT CYLINDER Погрузчик SF30

Вернуться в раздел каталога
