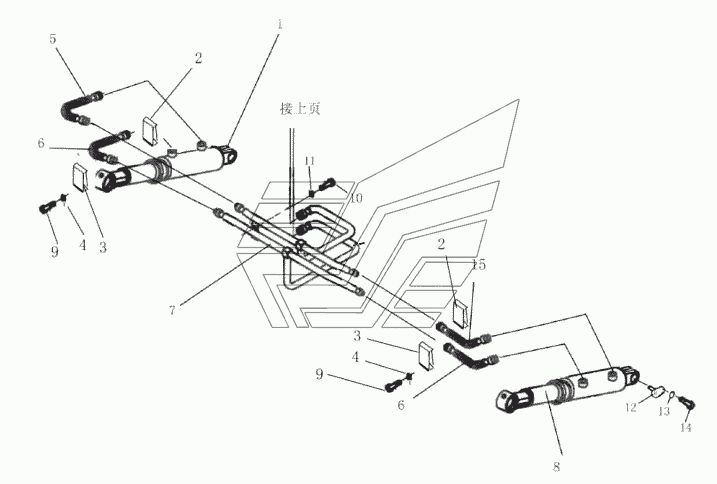

WORKING PIPELINE ASSY (1/3) Погрузчик SF30. Каталог 2013г.

WORKING PIPELINE ASSY I-SF30/30T (4TNE), SF35 Погрузчик SF30 WORKING PIPELINE ASSY (2/3) Погрузчик SF30

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Cylinder

Заводской номер: 411-62-03000 Количество на модель: 1
411-62-03000
1
2

Номер детали на чертеже:

2

Clip

Заводской номер: 411-62-19000 Количество на модель: 2
411-62-19000
2
3

Номер детали на чертеже:

3

Clip

Заводской номер: 411-62-20000 Количество на модель: 2
411-62-20000
2
4

Номер детали на чертеже:

4

Шайба

Заводской номер: 01643-30823 Количество на модель: 2
01643-30823
2
5

Номер детали на чертеже:

5

Hose

Заводской номер: 411-62-23000 Количество на модель: 1
411-62-23000
1
6

Номер детали на чертеже:

6

Hose

Заводской номер: 411-62-22000 Количество на модель: 2
411-62-22000
2
7

Номер детали на чертеже:

7

pipe

Заводской номер: 411-62-13000 Количество на модель: 2
411-62-13000
2
8

Номер детали на чертеже:

8

Cylinder

Заводской номер: 411-62-02000 Количество на модель: 1
411-62-02000
1
9

Номер детали на чертеже:

9

Bolt

Заводской номер: 01010-P0845 Количество на модель: 2
01010-P0845
2
10

Номер детали на чертеже:

10

Bolt

Заводской номер: 01010-50625 Количество на модель: 1
01010-50625
1
11

Номер детали на чертеже:

11

Прокладка

Заводской номер: 01643-30623 Количество на модель: 1
01643-30623
1
12

Номер детали на чертеже:

12

Pin

Заводской номер: 411-62-07000 Количество на модель: 2
411-62-07000
2
13

Номер детали на чертеже:

13

Bolt

Заводской номер: 01050-51025 Количество на модель: 2
01050-51025
2
14

Номер детали на чертеже:

14

Шайба

Заводской номер: 01643-31032 Количество на модель: 2
01643-31032
2
15

Номер детали на чертеже:

15

Hose

Заводской номер: 411-62-21000 Количество на модель: 1
411-62-21000
1
