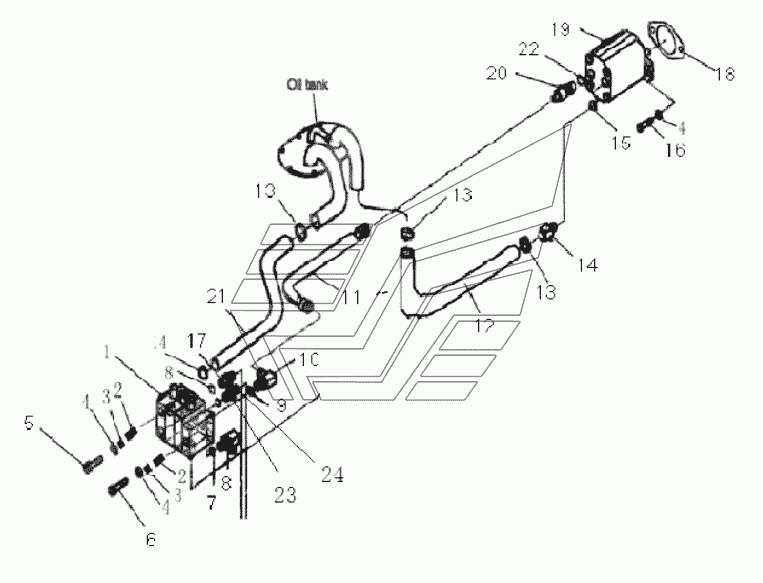

WORKING PIPELINE ASSY SF38/38T (495) Погрузчик SF30. Каталог 2013г.

WORKING PIPELINE ASSY I-SF30/30T(4JG2, HFC4DA1-G, C240, K25) Погрузчик SF30 WORKING PIPELINE ASSY I-SF30/30T (4TNE), SF35 Погрузчик SF30

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

valve

Заводской номер: 411-62-04000 Количество на модель: 1
411-62-04000
1
1

Номер детали на чертеже:

1

Work valve

Заводской номер: 411-62А-12000 Количество на модель: 1
411-62А-12000
1
1

Номер детали на чертеже:

1

Work valve

Заводской номер: 411-62А-13000 Количество на модель: 1
411-62А-13000
1
2

Номер детали на чертеже:

2

sheath

Заводской номер: 411-62-00007 Количество на модель: 3
411-62-00007
3
3

Номер детали на чертеже:

3

Mat ,Absorption of vibration

Заводской номер: 411-62-00006 Количество на модель: 6
411-62-00006
6
4

Номер детали на чертеже:

4

washer

Заводской номер: 411-62-00009 Количество на модель: 4
411-62-00009
4
5

Номер детали на чертеже:

5

Bolt

Заводской номер: 01050-51030 Количество на модель: 1
01050-51030
1
6

Номер детали на чертеже:

6

bolt

Заводской номер: 01050-51035 Количество на модель: 1
01050-51035
1
7

Номер детали на чертеже:

7

o-ring

Заводской номер: 411-62-00013 Количество на модель: 1
411-62-00013
1
8

Номер детали на чертеже:

8

joint

Заводской номер: 411-62-12000 Количество на модель: 1
411-62-12000
1
9

Номер детали на чертеже:

9

o-ring

Заводской номер: 411-62-00012 Количество на модель:
411-62-00012
10

Номер детали на чертеже:

10

Joint

Заводской номер: 411-62-11000 Количество на модель: 1
411-62-11000
1
11

Номер детали на чертеже:

11

Hose

Заводской номер: 07123-04122 Количество на модель: 1
07123-04122
1
12

Номер детали на чертеже:

12

Hose

Заводской номер: 411-62-28000 Количество на модель: 1
411-62-28000
1
13

Номер детали на чертеже:

13

Хомут

Заводской номер: 07280-05026 Количество на модель: 4
07280-05026
4
14

Номер детали на чертеже:

14

Joint

Заводской номер: 411-62-00002 Количество на модель: 1
411-62-00002
1
15

Номер детали на чертеже:

15

O-ring

Заводской номер: 411-62-00014 Количество на модель: 1
411-62-00014
1
16

Номер детали на чертеже:

16

Болт

Заводской номер: 01010-51030 Количество на модель: 2
01010-51030
2
17

Номер детали на чертеже:

17

joint

Заводской номер: 411-62-00008 Количество на модель: 2
411-62-00008
2
18

Номер детали на чертеже:

18

Mat

Заводской номер: 411-62-00001 Количество на модель: 1
411-62-00001
1
19

Номер детали на чертеже:

19

Work pump

Заводской номер: 411-62-05000 Количество на модель: 1
411-62-05000
1
20

Номер детали на чертеже:

20

Joint

Заводской номер: 411-62-06000 Количество на модель: 1
411-62-06000
1
21

Номер детали на чертеже:

21

Hose

Заводской номер: 411-62-24000 Количество на модель: 1
411-62-24000
1
22

Номер детали на чертеже:

22

O-ring

Заводской номер: 411-62-00015 Количество на модель: 1
411-62-00015
1
23

Номер детали на чертеже:

23

Штуцер

Заводской номер: 07235-10315 Количество на модель:
07235-10315
24

Номер детали на чертеже:

24

Elbow

Заводской номер: 07235-10316 Количество на модель:
07235-10316
