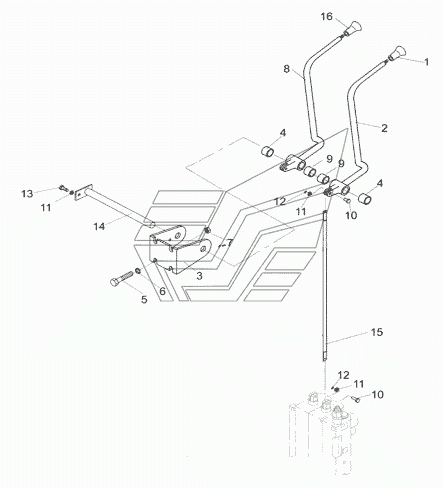

WORK EQUIPMENT CONTROL ASSY Погрузчик SF30. Каталог 2013г.

BRAKE & INCHING CONTROL ASSY Погрузчик SF30 ENGINEHOOD ASSY Погрузчик SF30

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

knob, lift

Заводской номер: 411-86-02000 Количество на модель: 1
411-86-02000
1
2

Номер детали на чертеже:

2

Lever, lift

Заводской номер: 411-86-01000 Количество на модель: 1
411-86-01000
1
3

Номер детали на чертеже:

3

bracket

Заводской номер: 411-86-06000 Количество на модель: 1
411-86-06000
1
4

Номер детали на чертеже:

4

Втулка

Заводской номер: 09350-01615 Количество на модель: 2
09350-01615
2
5

Номер детали на чертеже:

5

Болт

Заводской номер: 01010-50820 Количество на модель: 4
01010-50820
4
6

Номер детали на чертеже:

6

Шайба

Заводской номер: 01643-30823 Количество на модель: 4
01643-30823
4
7

Номер детали на чертеже:

7

Гайка

Заводской номер: 01580-10806 Количество на модель: 4
01580-10806
4
8

Номер детали на чертеже:

8

knobtilt

Заводской номер: 411-86-03000 Количество на модель: 1
411-86-03000
1
9

Номер детали на чертеже:

9

bushing

Заводской номер: 09350-01620 Количество на модель: 2
09350-01620
2
10

Номер детали на чертеже:

10

Pin

Заводской номер: 411-86-00002 Количество на модель: 4
411-86-00002
4
11

Номер детали на чертеже:

11

Прокладка

Заводской номер: 01643-30623 Количество на модель: 1
01643-30623
1
12

Номер детали на чертеже:

12

pin

Заводской номер: 04050-11208 Количество на модель: 4
04050-11208
4
13

Номер детали на чертеже:

13

Bolt

Заводской номер: 01010-50610 Количество на модель: 1
01010-50610
1
14

Номер детали на чертеже:

14

shaft

Заводской номер: 411-86-05000 Количество на модель: 1
411-86-05000
1
15

Номер детали на чертеже:

15

link

Заводской номер: 411-86-00001 Количество на модель: 2
411-86-00001
2
16

Номер детали на чертеже:

16

knob, tilt

Заводской номер: 411-86-04000 Количество на модель: 1
411-86-04000
1
