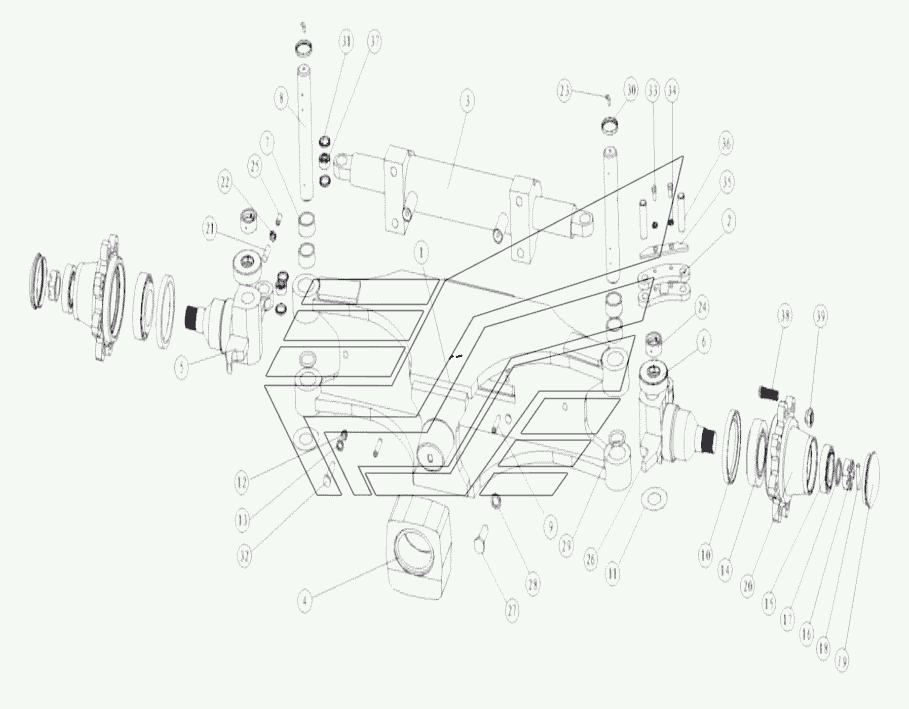

STEERING AXLE Погрузчик SF30. Каталог 2013г.

STEERING AXLE Погрузчик SF30 STEERING CYLINDER ASSY Погрузчик SF30

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Steering housing

Заводской номер: Z30KD000H.01 Количество на модель: 1
Z30KD000H.01
1
2

Номер детали на чертеже:

2

Link

Заводской номер: Z30KD000H.02 Количество на модель: 2
Z30KD000H.02
2
3

Номер детали на чертеже:

3

Steering cylinder assembly

Заводской номер: Z30KD000H.03 Количество на модель: 1
Z30KD000H.03
1
4

Номер детали на чертеже:

4

Support block

Заводской номер: Z30KD000H.04 Количество на модель: 1
Z30KD000H.04
1
5

Номер детали на чертеже:

5

Right steering assembly

Заводской номер: Z30KD000H.05 Количество на модель: 1
Z30KD000H.05
1
6

Номер детали на чертеже:

6

Thrust ball bearings

Заводской номер: GB/T290-93 Количество на модель: 2
GB/T290-93
2
7

Номер детали на чертеже:

7

Needle roller bearings

Заводской номер: GB/T290-94 Количество на модель: 4
GB/T290-94
4
8

Номер детали на чертеже:

8

Knuckle kingpin

Заводской номер: Z30KD000H.06 Количество на модель: 2
Z30KD000H.06
2
9

Номер детали на чертеже:

9

Place pin

Заводской номер: GB119-86 Количество на модель: 2
GB119-86
2
10

Номер детали на чертеже:

10

Seal

Заводской номер: GB9877.1-88 Количество на модель: 2
GB9877.1-88
2
11

Номер детали на чертеже:

11

Adjust the steering knuckle pad

Заводской номер: Z30KD000H.07 Количество на модель: 4
Z30KD000H.07
4
12

Номер детали на чертеже:

12

Шестигранная гайка М10

Заводской номер: GB6172-86 Количество на модель: 2
GB6172-86
2
13

Номер детали на чертеже:

13

Washer

Заводской номер: GB95-87 Количество на модель: 4
GB95-87
4
14

Номер детали на чертеже:

14

Bearing taper roller

Заводской номер: GB297-94 Количество на модель: 2
GB297-94
2
16

Номер детали на чертеже:

16

Open file nut

Заводской номер: Z30KD000H.08 Количество на модель: 2
Z30KD000H.08
2
17

Номер детали на чертеже:

17

Gasket

Заводской номер: Z30KD000H.09 Количество на модель: 2
Z30KD000H.09
2
18

Номер детали на чертеже:

18

Cotter pin

Заводской номер: GB92-86 Количество на модель: 2
GB92-86
2
19

Номер детали на чертеже:

19

Hubcap

Заводской номер: Z30KD000H.10 Количество на модель: 2
Z30KD000H.10
2
20

Номер детали на чертеже:

20

Steering wheel

Заводской номер: Z30KD000H.11 Количество на модель: 2
Z30KD000H.11
2
21

Номер детали на чертеже:

21

Set screws

Заводской номер: Z30KD000H.12 Количество на модель: 2
Z30KD000H.12
2
23

Номер детали на чертеже:

23

Curved neck grease nipples

Заводской номер: ZBT33001.2-88 Количество на модель: 4
ZBT33001.2-88
4
24

Номер детали на чертеже:

24

Bush

Заводской номер: Z30KD000H.13 Количество на модель: 2
Z30KD000H.13
2
25

Номер детали на чертеже:

25

Straight-through grease nipples

Заводской номер: ZBT33001.1-88 Количество на модель: 2
ZBT33001.1-88
2
26

Номер детали на чертеже:

26

Left steering assembly

Заводской номер: Z30KD000H.14 Количество на модель: 1
Z30KD000H.14
1
27

Номер детали на чертеже:

27

Bolt

Заводской номер: GB5782-86 Количество на модель: 4
GB5782-86
4
28

Номер детали на чертеже:

28

Washer

Заводской номер: GB93-87 Количество на модель: 4
GB93-87
4
29

Номер детали на чертеже:

29

O-rings

Заводской номер: Z30KD000H.15 Количество на модель: 2
Z30KD000H.15
2
30

Номер детали на чертеже:

30

Seal

Заводской номер: Z30KD000H.16 Количество на модель: 4
Z30KD000H.16
4
31

Номер детали на чертеже:

31

Bush

Заводской номер: Z30KD000H.17 Количество на модель: 8
Z30KD000H.17
8
35

Номер детали на чертеже:

35

Baffle

Заводской номер: Z30KD000H.18 Количество на модель: 2
Z30KD000H.18
2
36

Номер детали на чертеже:

36

Linkage pins

Заводской номер: Z30KD000H.19 Количество на модель: 4
Z30KD000H.19
4
37

Номер детали на чертеже:

37

Spherical plain bearings

Заводской номер: Z30KD000H.20 Количество на модель: 4
Z30KD000H.20
4
38

Номер детали на чертеже:

38

Wheel bolts

Заводской номер: Z30KD000H.21 Количество на модель: 16
Z30KD000H.21
16
39

Номер детали на чертеже:

39

Wheel nuts

Заводской номер: Z30KD000H.22 Количество на модель: 16
Z30KD000H.22
16
