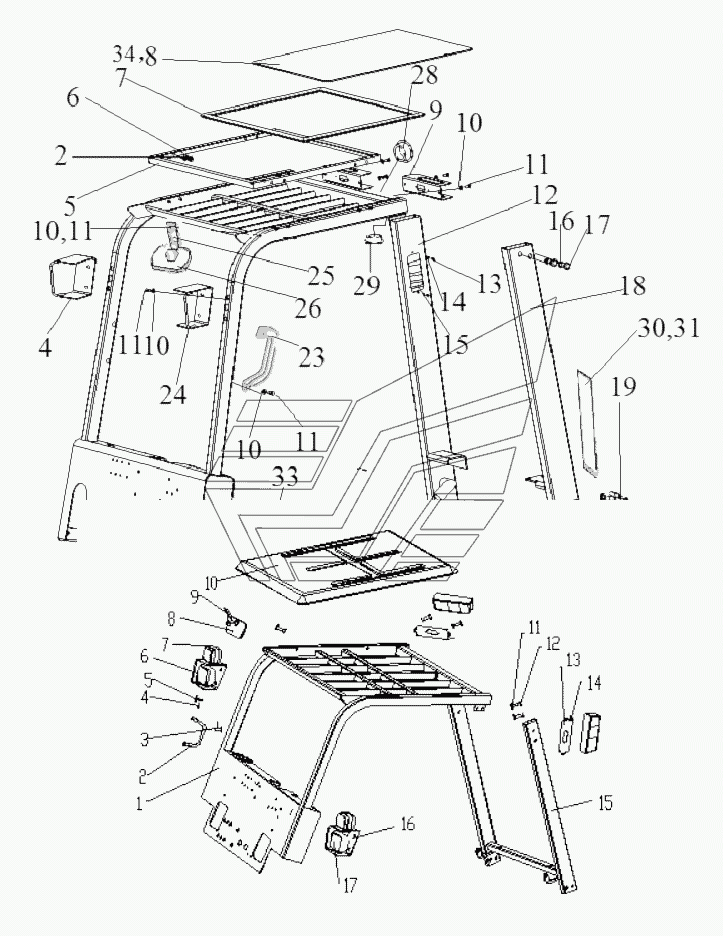

DRIVE CANOPY Погрузчик SF15, SF18. Каталог 2010г.

ELECTRICAL SYSTEM (4/4) Погрузчик SF15, SF18 OPERATOR’S SEAT Погрузчик SF15, SF18

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

bolt

Заводской номер: 01010-P1030 Количество на модель: 4
01010-P1030
4
2

Номер детали на чертеже:

2

Шайба

Заводской номер: 01643-31032 Количество на модель: 10
01643-31032
10
3

Номер детали на чертеже:

3

body shell

Заводской номер: 410-55-01000 Количество на модель: 1
410-55-01000
1
4

Номер детали на чертеже:

4

lamp bracket

Заводской номер: 411-56-07000 Количество на модель: 1
411-56-07000
1
5

Номер детали на чертеже:

5

frame

Заводской номер: 410-55-03100 Количество на модель: 1
410-55-03100
1
6

Номер детали на чертеже:

6

bolt

Заводской номер: 01010-P1025 Количество на модель: 7
01010-P1025
7
7

Номер детали на чертеже:

7

glass gib

Заводской номер: 411-55-13000 Количество на модель: 1
411-55-13000
1
8

Номер детали на чертеже:

8

top-glass

Заводской номер: 410-55-03001 Количество на модель: 1
410-55-03001
1
9

Номер детали на чертеже:

9

plate

Заводской номер: 413-55G-00001 Количество на модель: 2
413-55G-00001
2
10

Номер детали на чертеже:

10

Шайба

Заводской номер: 01643-30823 Количество на модель: 20
01643-30823
20
11

Номер детали на чертеже:

11

bolt

Заводской номер: 01010-P0820 Количество на модель: 12
01010-P0820
12
12

Номер детали на чертеже:

12

canopy hind leg

Заводской номер: 410-55-04000 Количество на модель: 1
410-55-04000
1
13

Номер детали на чертеже:

13

screw

Заводской номер: 01023-30512 Количество на модель: 2
01023-30512
2
14

Номер детали на чертеже:

14

Прокладка

Заводской номер: 01641-20508 Количество на модель: 2
01641-20508
2
15

Номер детали на чертеже:

15

plug

Заводской номер: 411-55-00005 Количество на модель: 1
411-55-00005
1
16

Номер детали на чертеже:

16

Шайба

Заводской номер: 01643-31645 Количество на модель: 4
01643-31645
4
17

Номер детали на чертеже:

17

bolt

Заводской номер: 01050-P1630 Количество на модель: 4
01050-P1630
4
18

Номер детали на чертеже:

18

canopy hind leg

Заводской номер: 410-55-02000 Количество на модель: 1
410-55-02000
1
19

Номер детали на чертеже:

19

antiskid plate R.

Заводской номер: 401-30-02000 Количество на модель: 1
401-30-02000
1
20

Номер детали на чертеже:

20

bolt

Заводской номер: 01010-P1235 Количество на модель: 2
01010-P1235
2
21

Номер детали на чертеже:

21

Шайба

Заводской номер: 01643-31232 Количество на модель: 2
01643-31232
2
22

Номер детали на чертеже:

22

electronic

Заводской номер: 410-55-05000 Количество на модель: 1
410-55-05000
1
23

Номер детали на чертеже:

23

handrail

Заводской номер: 411-55-00001 Количество на модель: 1
411-55-00001
1
24

Номер детали на чертеже:

24

lamp bracket

Заводской номер: 411-56-10000 Количество на модель: 1
411-56-10000
1
25

Номер детали на чертеже:

25

plate

Заводской номер: 411-55-00011 Количество на модель: 1
411-55-00011
1
26

Номер детали на чертеже:

26

rearview mirror

Заводской номер: 411-55-02000 Количество на модель: 1
411-55-02000
1
27

Номер детали на чертеже:

27

rubber plug

Заводской номер: 413-55-00003 Количество на модель: 4
413-55-00003
4
28

Номер детали на чертеже:

28

plug

Заводской номер: 09415-03614 Количество на модель: 2
09415-03614
2
29

Номер детали на чертеже:

29

Крышка

Заводской номер: 09415-02512 Количество на модель: 2
09415-02512
2
30

Номер детали на чертеже:

30

sound insulation board

Заводской номер: 418-55-00001 Количество на модель: 1
418-55-00001
1
31

Номер детали на чертеже:

31

sound insulation board

Заводской номер: 418-55-00002 Количество на модель: 1
418-55-00002
1
32

Номер детали на чертеже:

32

boot

Заводской номер: 411-55-09000 Количество на модель: 2
411-55-09000
2
33

Номер детали на чертеже:

33

Bolt

Заводской номер: 01010-P0814 Количество на модель: 8
01010-P0814
8
34

Номер детали на чертеже:

34

plastic shed

Заводской номер: 413-55-04000 Количество на модель: 1
413-55-04000
1
