MAST Погрузчик SF15, SF18. Каталог 2010г.

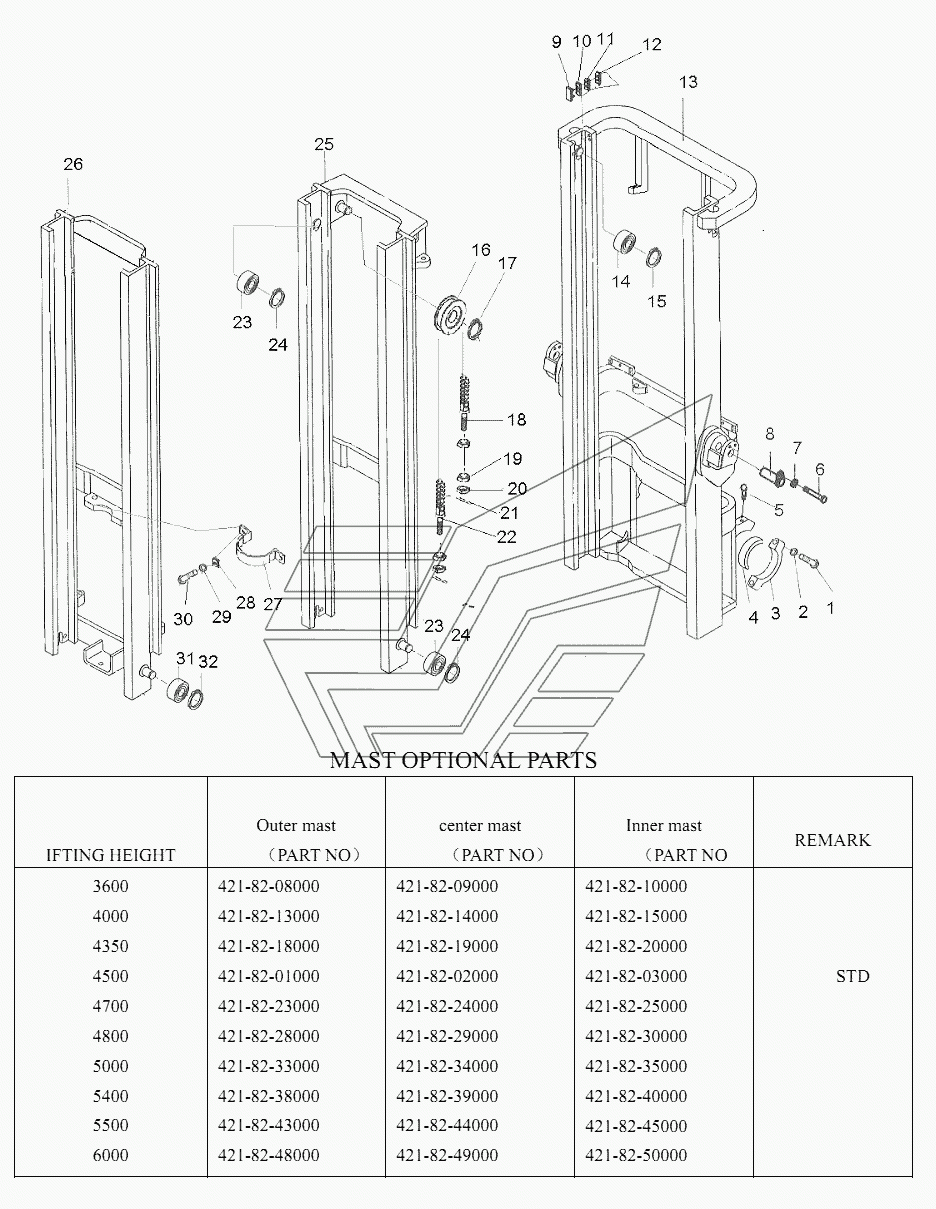

MAST Погрузчик SF15, SF18 FORK ASSY Погрузчик SF15, SF18

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

25

26

27

28

29

30

32

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Bolt

Заводской номер: 01050-P1670 Количество на модель: 4

01050-P1670

4

2

Номер детали на чертеже:

2

Шайба

Заводской номер: 01643-31645 Количество на модель: 4

01643-31645

4

3

Номер детали на чертеже:

3

Cap

Заводской номер: 421-30-00001 Количество на модель: 2

421-30-00001

2

4

Номер детали на чертеже:

4

Bushing

Заводской номер: 411-80-00007 Количество на модель: 2

411-80-00007

2

5

Номер детали на чертеже:

5

Масленка

Заводской номер: 07020-01021 Количество на модель: 2

07020-01021

2

6

Номер детали на чертеже:

6

Болт

Заводской номер: 01010-51016 Количество на модель: 2

01010-51016

2

7

Номер детали на чертеже:

7

Шайба

Заводской номер: 01643-31032 Количество на модель: 6

01643-31032

6

8

Номер детали на чертеже:

8

Pin

Заводской номер: 411-80-03000 Количество на модель: 2

411-80-03000

2

9

Номер детали на чертеже:

9

Wear plate

Заводской номер: 411-80-00011 Количество на модель: 4

411-80-00011

4

10

Номер детали на чертеже:

10

Shim

Заводской номер: 411-80-00014 Количество на модель: 4

411-80-00014

4

11

Номер детали на чертеже:

11

Shim

Заводской номер: 411-80-00006 Количество на модель: 4

411-80-00006

4

12

Номер детали на чертеже:

12

Shim

Заводской номер: 411-80-00013 Количество на модель: 4

411-80-00013

4

13

Номер детали на чертеже:

13

Mastouter

Заводской номер: 421-82-01100 Количество на модель: 1

421-82-01100

1

14

Номер детали на чертеже:

14

Composite wheel

Заводской номер: 411-80-15200 Количество на модель: 2

411-80-15200

2

15

Номер детали на чертеже:

15

Кольцо стопорное

Заводской номер: 04064-05520 Количество на модель: 2

04064-05520

2

16

Номер детали на чертеже:

16

Sheave

Заводской номер: 411-80-06100 Количество на модель: 2

411-80-06100

2

17

Номер детали на чертеже:

17

Кольцо стопорное 40

Заводской номер: 04064-04018 Количество на модель: 2

04064-04018

2

18

Номер детали на чертеже:

18

Bolt

Заводской номер: 421-82-05001 Количество на модель: 1

421-82-05001

1

19

Номер детали на чертеже:

19

Гайка

Заводской номер: 01582-01613 Количество на модель: 2

01582-01613

2

20

Номер детали на чертеже:

20

Nut

Заводской номер: 01583-51610 Количество на модель: 3

01583-51610

3

21

Номер детали на чертеже:

21

Cotter pin

Заводской номер: 04050-03228 Количество на модель: 1

04050-03228

1

22

Номер детали на чертеже:

22

Bolt

Заводской номер: 421-82-05002 Количество на модель: 1

421-82-05002

1

25

Номер детали на чертеже:

25

Mastcenter

Заводской номер: 421-82-02100 Количество на модель: 1

421-82-02100

1

26

Номер детали на чертеже:

26

Mastinner

Заводской номер: 421-82-03000 Количество на модель: 1

421-82-03000

1

27

Номер детали на чертеже:

27

Platen

Заводской номер: 421-82-03001 Количество на модель: 1

421-82-03001

1

28

Номер детали на чертеже:

28

Shim

Заводской номер: 411-82-03002 Количество на модель: 10

411-82-03002

10

29

Номер детали на чертеже:

29

Шайба

Заводской номер: 01643-31232 Количество на модель: 2

01643-31232

2

30

Номер детали на чертеже:

30

Bolt

Заводской номер: 01010-P1225 Количество на модель: 2

01010-P1225

2

32

Номер детали на чертеже:

32

Snap ring

Заводской номер: 06064-05520 Количество на модель: 2

06064-05520

2
