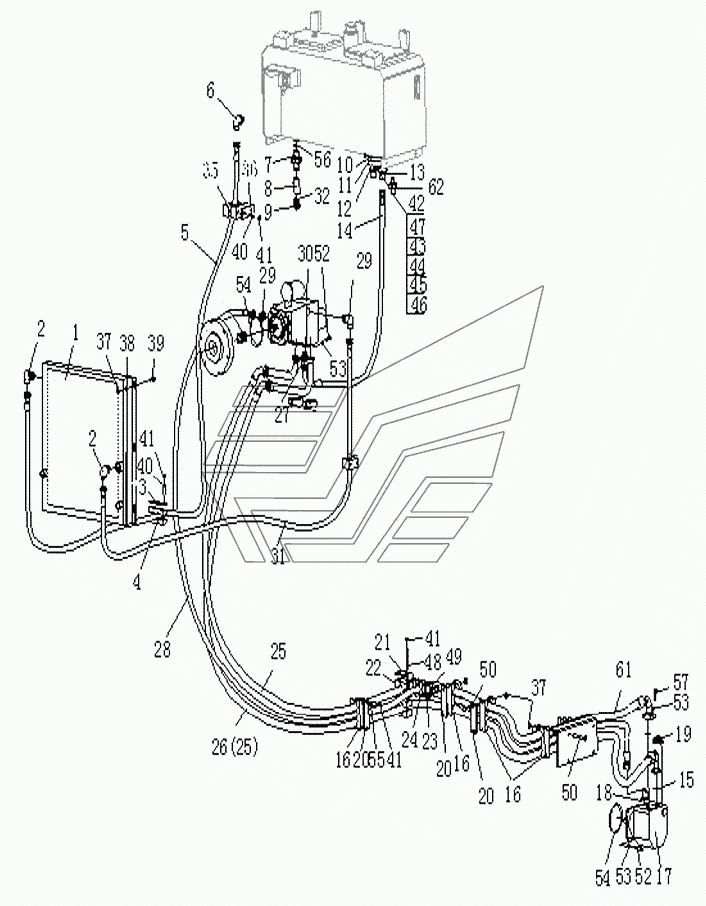

HYDRAULIC VIBRATORY SYSTEM (CUMMINS) Каток SR20M. Каталог 2014г.

HYDRAULIC VIBRATORY SYSTEM (SHANCHAI,WEICHAI) Каток SR20M SPEED AND DIRECTION HY-SYSTEM (CHANGCHAI) Каток SR20M

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Oil cooler

Заводской номер: 263-65-00002 Количество на модель: 1
263-65-00002
1
2

Номер детали на чертеже:

2

Nipple

Заводской номер: 263-65-00001 Количество на модель: 2
263-65-00001
2
3

Номер детали на чертеже:

3

Plate

Заводской номер: 263-75-00010 Количество на модель: 1
263-75-00010
1
4

Номер детали на чертеже:

4

Rubber plate

Заводской номер: 263-75-00011 Количество на модель: 2
263-75-00011
2
5

Номер детали на чертеже:

5

Hose assy

Заводской номер: 263-65-00004 Количество на модель: 1
263-65-00004
1
6

Номер детали на чертеже:

6

Adapter

Заводской номер: 263-65-00007 Количество на модель: 1
263-65-00007
1
7

Номер детали на чертеже:

7

Adapter

Заводской номер: 263-65-00025 Количество на модель: 1
263-65-00025
1
8

Номер детали на чертеже:

8

Valve

Заводской номер: 263-65-04000 Количество на модель: 1
263-65-04000
1
9

Номер детали на чертеже:

9

Plug

Заводской номер: 263-65-00026 Количество на модель: 1
263-65-00026
1
10

Номер детали на чертеже:

10

Oil filter

Заводской номер: 263-65-02000 Количество на модель: 1
263-65-02000
1
11

Номер детали на чертеже:

11

Flange

Заводской номер: 263-65-00008 Количество на модель: 1
263-65-00008
1
12

Номер детали на чертеже:

12

Flange

Заводской номер: 263-65-00009 Количество на модель: 1
263-65-00009
1
13

Номер детали на чертеже:

13

Adapter

Заводской номер: 263-65-00010 Количество на модель: 1
263-65-00010
1
14

Номер детали на чертеже:

14

Hose

Заводской номер: 263-65-00011 Количество на модель: 1
263-65-00011
1
15

Номер детали на чертеже:

15

Кольцо

Заводской номер: 07000-13032 Количество на модель: 4
07000-13032
4
16

Номер детали на чертеже:

16

Rubber-plate

Заводской номер: 263-65-00012 Количество на модель: 8
263-65-00012
8
17

Номер детали на чертеже:

17

Vibration motor

Заводской номер: 263-65-03000 Количество на модель: 1
263-65-03000
1
18

Номер детали на чертеже:

18

Adapter

Заводской номер: 263-65-00022 Количество на модель: 1
263-65-00022
1
19

Номер детали на чертеже:

19

Flange

Заводской номер: 263-65-00021 Количество на модель: 8
263-65-00021
8
20

Номер детали на чертеже:

20

Plate

Заводской номер: 263-65-00013 Количество на модель: 4
263-65-00013
4
21

Номер детали на чертеже:

21

Plate

Заводской номер: 263-65-00014 Количество на модель: 1
263-65-00014
1
22

Номер детали на чертеже:

22

Rubber-plate

Заводской номер: 263-65-00015 Количество на модель: 4
263-65-00015
4
23

Номер детали на чертеже:

23

Plate

Заводской номер: 263-65-00016 Количество на модель: 1
263-65-00016
1
24

Номер детали на чертеже:

24

Rubber plate

Заводской номер: 263-65-00017 Количество на модель: 2
263-65-00017
2
25

Номер детали на чертеже:

25

Hose assy

Заводской номер: 263-65-00031 Количество на модель: 2
263-65-00031
2
26

Номер детали на чертеже:

26

Hose assy

Заводской номер: 263-65-00019 Количество на модель: 1
263-65-00019
1
27

Номер детали на чертеже:

27

Adapter

Заводской номер: 263-65-00029 Количество на модель: 1
263-65-00029
1
28

Номер детали на чертеже:

28

Hose assy

Заводской номер: 263-65-00020 Количество на модель: 1
263-65-00020
1
29

Номер детали на чертеже:

29

Adapter

Заводской номер: 263-65-00028 Количество на модель: 2
263-65-00028
2
30

Номер детали на чертеже:

30

Vibration and steering pump

Заводской номер: 263-65-01000 Количество на модель: 1
263-65-01000
1
31

Номер детали на чертеже:

31

Hose assy

Заводской номер: 263-65-00003 Количество на модель: 1
263-65-00003
1
32

Номер детали на чертеже:

32

Washer

Заводской номер: 263-65-00027 Количество на модель: 2
263-65-00027
2
35

Номер детали на чертеже:

35

Rubber plate

Заводской номер: 263-65-00023 Количество на модель: 4
263-65-00023
4
36

Номер детали на чертеже:

36

Plate

Заводской номер: 263-65-00024 Количество на модель: 2
263-65-00024
2
37

Номер детали на чертеже:

37

Гайка

Заводской номер: 01580-11008 Количество на модель: 12
01580-11008
12
38

Номер детали на чертеже:

38

Шайба

Заводской номер: 01643-31032 Количество на модель: 6
01643-31032
6
39

Номер детали на чертеже:

39

Болт

Заводской номер: 01010-51025 Количество на модель: 6
01010-51025
6
40

Номер детали на чертеже:

40

Double end bolt

Заводской номер: 01120-51060 Количество на модель: 6
01120-51060
6
41

Номер детали на чертеже:

41

Гайка

Заводской номер: 01582-11008 Количество на модель: 10
01582-11008
10
42

Номер детали на чертеже:

42

Прокладка

Заводской номер: 01643-30623 Количество на модель: 4
01643-30623
4
43

Номер детали на чертеже:

43

Болт

Заводской номер: 01010-50616 Количество на модель: 4
01010-50616
4
44

Номер детали на чертеже:

44

Болт

Заводской номер: 01010-50820 Количество на модель: 4
01010-50820
4
45

Номер детали на чертеже:

45

Шайба

Заводской номер: 01643-30823 Количество на модель: 4
01643-30823
4
46

Номер детали на чертеже:

46

O-ring

Заводской номер: 07000-12120 Количество на модель: 1
07000-12120
1
47

Номер детали на чертеже:

47

Кольцо круглого сечения

Заводской номер: 07000-12085 Количество на модель: 1
07000-12085
1
48

Номер детали на чертеже:

48

Double end bolt

Заводской номер: 01141-51035 Количество на модель: 2
01141-51035
2
49

Номер детали на чертеже:

49

Bolt

Заводской номер: 01010-50855 Количество на модель: 2
01010-50855
2
50

Номер детали на чертеже:

50

Болт

Заводской номер: 01010-51085 Количество на модель: 6
01010-51085
6
52

Номер детали на чертеже:

52

Болт

Заводской номер: 01010-51235 Количество на модель: 8
01010-51235
8
53

Номер детали на чертеже:

53

Шайба

Заводской номер: 01643-31232 Количество на модель: 24
01643-31232
24
54

Номер детали на чертеже:

54

O-ring

Заводской номер: 07000-12125 Количество на модель: 2
07000-12125
2
55

Номер детали на чертеже:

55

Double end bolt

Заводской номер: 01140-51085 Количество на модель: 2
01140-51085
2
56

Номер детали на чертеже:

56

Уплотнительная прокладка

Заводской номер: 07005-02416 Количество на модель: 1
07005-02416
1
57

Номер детали на чертеже:

57

Bolt

Заводской номер: 02010-70744 Количество на модель: 16
02010-70744
16
61

Номер детали на чертеже:

61

Protect ring

Заводской номер: 222-62-00004 Количество на модель: 3
222-62-00004
3
62

Номер детали на чертеже:

62

Adapter

Заводской номер: 263-76-00006 Количество на модель: 1
263-76-00006
1
