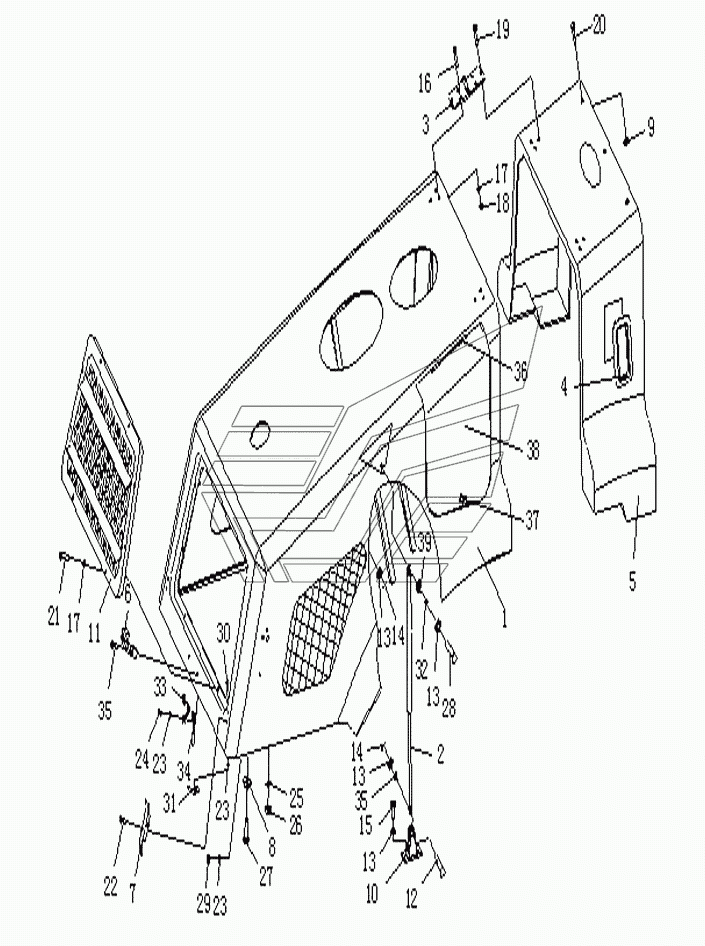

HOOD ASSY Каток SR20M. Каталог 2014г.

DRUM ASSEMBLY Каток SR20M REAR HOOD ASSEMBLY - Weichai engine Каток SR20M

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Engine hood

Заводской номер: 263-50-01000 Количество на модель: 1
263-50-01000
1
2

Номер детали на чертеже:

2

Spring

Заводской номер: 263-50-02000 Количество на модель: 2
263-50-02000
2
3

Номер детали на чертеже:

3

Hinge

Заводской номер: 263-50-03000 Количество на модель: 2
263-50-03000
2
4

Номер детали на чертеже:

4

Sleeve

Заводской номер: 263-50-00002 Количество на модель: 1
263-50-00002
1
5

Номер детали на чертеже:

5

Engine-hood,front

Заводской номер: 263-50-04000 Количество на модель: 1
263-50-04000
1
6

Номер детали на чертеже:

6

Knob

Заводской номер: 263-50-07000 Количество на модель: 1
263-50-07000
1
7

Номер детали на чертеже:

7

Lock

Заводской номер: 263-50-05000 Количество на модель: 2
263-50-05000
2
8

Номер детали на чертеже:

8

Rubber cushion

Заводской номер: 263-50-00001 Количество на модель: 2
263-50-00001
2
9

Номер детали на чертеже:

9

Plate

Заводской номер: 263-50-00004 Количество на модель: 3
263-50-00004
3
10

Номер детали на чертеже:

10

Seat

Заводской номер: 263-50-06000 Количество на модель: 2
263-50-06000
2
11

Номер детали на чертеже:

11

Seat

Заводской номер: 263-50-08000 Количество на модель: 1
263-50-08000
1
12

Номер детали на чертеже:

12

Pin shaft

Заводской номер: 04205-01050 Количество на модель: 2
04205-01050
2
13

Номер детали на чертеже:

13

Шайба

Заводской номер: 01643-31232 Количество на модель: 8
01643-31232
8
14

Номер детали на чертеже:

14

Cotter pin

Заводской номер: 04050-03036 Количество на модель: 4
04050-03036
4
15

Номер детали на чертеже:

15

Болт

Заводской номер: 01010-51225 Количество на модель: 4
01010-51225
4
16

Номер детали на чертеже:

16

Болт

Заводской номер: 01010-50850 Количество на модель: 6
01010-50850
6
17

Номер детали на чертеже:

17

Шайба

Заводской номер: 01643-30823 Количество на модель: 14
01643-30823
14
18

Номер детали на чертеже:

18

Гайка

Заводской номер: 01580-10806 Количество на модель: 6
01580-10806
6
19

Номер детали на чертеже:

19

Болт

Заводской номер: 01010-50830 Количество на модель: 9
01010-50830
9
20

Номер детали на чертеже:

20

Болт

Заводской номер: 01010-50825 Количество на модель: 3
01010-50825
3
21

Номер детали на чертеже:

21

Болт

Заводской номер: 01010-50840 Количество на модель: 8
01010-50840
8
22

Номер детали на чертеже:

22

Bolt

Заводской номер: 01010-50630 Количество на модель: 4
01010-50630
4
23

Номер детали на чертеже:

23

Прокладка

Заводской номер: 01643-30623 Количество на модель: 10
01643-30623
10
24

Номер детали на чертеже:

24

Nut

Заводской номер: 01598-10608 Количество на модель: 4
01598-10608
4
25

Номер детали на чертеже:

25

Шайба

Заводской номер: 01643-31032 Количество на модель: 2
01643-31032
2
26

Номер детали на чертеже:

26

Гайка

Заводской номер: 01580-11008 Количество на модель: 2
01580-11008
2
27

Номер детали на чертеже:

27

Болт

Заводской номер: 01010-51025 Количество на модель: 2
01010-51025
2
28

Номер детали на чертеже:

28

Pin

Заводской номер: 04205-01070 Количество на модель: 2
04205-01070
2
29

Номер детали на чертеже:

29

Гайка

Заводской номер: 01580-10605 Количество на модель: 2
01580-10605
2
30

Номер детали на чертеже:

30

Болт

Заводской номер: 01010-50612 Количество на модель: 2
01010-50612
2
31

Номер детали на чертеже:

31

Plate

Заводской номер: 263-50-00005 Количество на модель: 2
263-50-00005
2
32

Номер детали на чертеже:

32

Sleeve

Заводской номер: 263-50-00003 Количество на модель: 4
263-50-00003
4
33

Номер детали на чертеже:

33

Handle

Заводской номер: 263-50-00006 Количество на модель: 1
263-50-00006
1
34

Номер детали на чертеже:

34

Rope

Заводской номер: 263-50-09000 Количество на модель: 1
263-50-09000
1
35

Номер детали на чертеже:

35

Bolt

Заводской номер: 01010-50640 Количество на модель: 2
01010-50640
2
36

Номер детали на чертеже:

36

Hinge

Заводской номер: QB/T3874-1999 Количество на модель: 2
QB/T3874-1999
2
37

Номер детали на чертеже:

37

Lock

Заводской номер: 263-50-01300 Количество на модель: 1
263-50-01300
1
38

Номер детали на чертеже:

38

Door

Заводской номер: 263-50-01100 Количество на модель: 1
263-50-01100
1
39

Номер детали на чертеже:

39

Подшипник концевой

Заводской номер: 04250-41056 Количество на модель: 2
04250-41056
2
