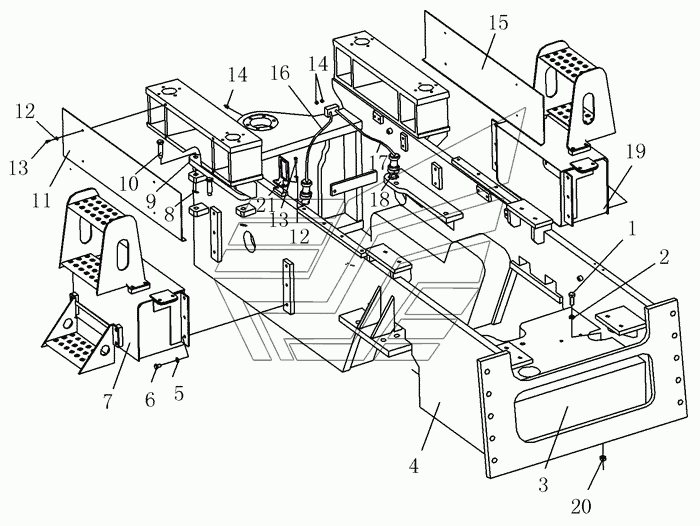

MAIN FRAME Каток SR20M. Каталог 2014г.

DRIVING WHEEL Каток SR20M BATTERY BOX RIGHT Каток SR20M

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт

Заводской номер: 01011-52430 Количество на модель: 2
01011-52430
2
2

Номер детали на чертеже:

2

Уплотнительная шайба

Заводской номер: 01643-32460 Количество на модель: 2
01643-32460
2
3

Номер детали на чертеже:

3

Counterweight

Заводской номер: 263-30-04000 Количество на модель: 1
263-30-04000
1
4

Номер детали на чертеже:

4

Main frame

Заводской номер: 263-30-01000 Количество на модель: 1
263-30-01000
1
5

Номер детали на чертеже:

5

Шайба

Заводской номер: 01643-31232 Количество на модель: 12
01643-31232
12
6

Номер детали на чертеже:

6

Болт

Заводской номер: 01010-51225 Количество на модель: 12
01010-51225
12
7

Номер детали на чертеже:

7

Battery box left

Заводской номер: 263-30-02000 Количество на модель: 1
263-30-02000
1
8

Номер детали на чертеже:

8

Spring pin

Заводской номер: 04052-11664 Количество на модель: 2
04052-11664
2
9

Номер детали на чертеже:

9

Plate

Заводской номер: 263-30-00003 Количество на модель: 1
263-30-00003
1
10

Номер детали на чертеже:

10

Pin

Заводской номер: 263-30-00002 Количество на модель: 2
263-30-00002
2
11

Номер детали на чертеже:

11

Plate

Заводской номер: 263-30-00004 Количество на модель: 1
263-30-00004
1
12

Номер детали на чертеже:

12

Шайба

Заводской номер: 01643-31032 Количество на модель: 10
01643-31032
10
13

Номер детали на чертеже:

13

Болт

Заводской номер: 01010-51020 Количество на модель: 10
01010-51020
10
14

Номер детали на чертеже:

14

Fitting grease

Заводской номер: 07020-01201 Количество на модель: 4
07020-01201
4
15

Номер детали на чертеже:

15

Plate

Заводской номер: 263-30-00001 Количество на модель: 1
263-30-00001
1
16

Номер детали на чертеже:

16

Tube

Заводской номер: 263-30-05000 Количество на модель: 1
263-30-05000
1
17

Номер детали на чертеже:

17

Tube

Заводской номер: 263-30-06000 Количество на модель: 1
263-30-06000
1
18

Номер детали на чертеже:

18

Joint bearing

Заводской номер: GB304.6-GE30ES-2RS Количество на модель: 2
GB304.6-GE30ES-2RS
2
19

Номер детали на чертеже:

19

Battery box right

Заводской номер: 263-30-03000 Количество на модель: 1
263-30-03000
1
20

Номер детали на чертеже:

20

Гайка

Заводской номер: 01580-12419 Количество на модель: 2
01580-12419
2
21

Номер детали на чертеже:

21

Plate

Заводской номер: 263-30-00005 Количество на модель: 1
263-30-00005
1
