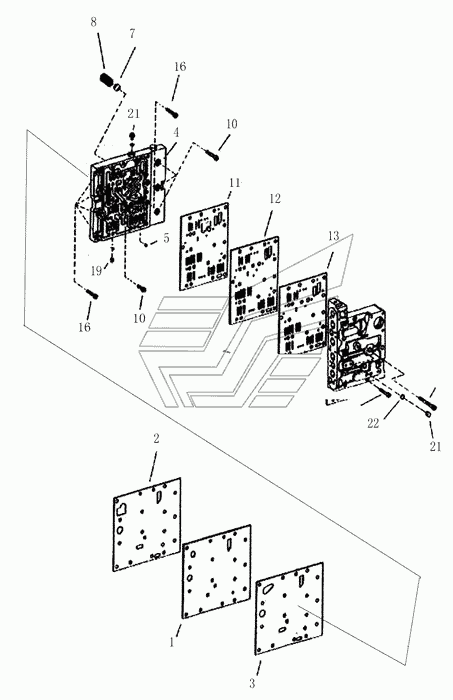

CONTROL ASSEMBLY YD133 Каток SR20M. Каталог 2014г.

OUTPUT ASSEMBLY YD133 Каток SR20M PARKING BRAKE ASSEMBLY YD133 Каток SR20M

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
10
11
12
13
16
19
21
22

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Lower baffle

Заводской номер: 263-15-10031 Количество на модель: 1
263-15-10031
1
2

Номер детали на чертеже:

2

Gasket

Заводской номер: 263-15-10032 Количество на модель: 1
263-15-10032
1
3

Номер детали на чертеже:

3

Gasket

Заводской номер: 263-15-10033 Количество на модель: 1
263-15-10033
1
4

Номер детали на чертеже:

4

Plate

Заводской номер: 263-15-10034 Количество на модель: 1
263-15-10034
1
5

Номер детали на чертеже:

5

Throttle nozzle

Заводской номер: 263-15-10035 Количество на модель: 1
263-15-10035
1
6

Номер детали на чертеже:

6

Steel ball

Заводской номер: GB/T308-1989 Количество на модель: 2
GB/T308-1989
2
7

Номер детали на чертеже:

7

Spring

Заводской номер: 263-15-10036 Количество на модель: 2
263-15-10036
2
8

Номер детали на чертеже:

8

Bolt

Заводской номер: GB/T70-1985 Количество на модель: 3
GB/T70-1985
3
10

Номер детали на чертеже:

10

Socket screw

Заводской номер: 01252-30835 Количество на модель: 9
01252-30835
9
11

Номер детали на чертеже:

11

Upper baffle

Заводской номер: 263-15-10037 Количество на модель: 1
263-15-10037
1
12

Номер детали на чертеже:

12

Gasket

Заводской номер: 263-15-10038 Количество на модель: 1
263-15-10038
1
13

Номер детали на чертеже:

13

Gasket

Заводской номер: 263-15-10039 Количество на модель: 1
263-15-10039
1
16

Номер детали на чертеже:

16

Socket screw

Заводской номер: 01252-30845 Количество на модель: 16
01252-30845
16
19

Номер детали на чертеже:

19

Set screw

Заводской номер: 263-15-10040 Количество на модель: 1
263-15-10040
1
21

Номер детали на чертеже:

21

Plug screw

Заводской номер: JB/T1000--1977 Количество на модель: 2
JB/T1000--1977
2
22

Номер детали на чертеже:

22

Copper washer

Заводской номер: Q20-03 Количество на модель: 3
Q20-03
3
