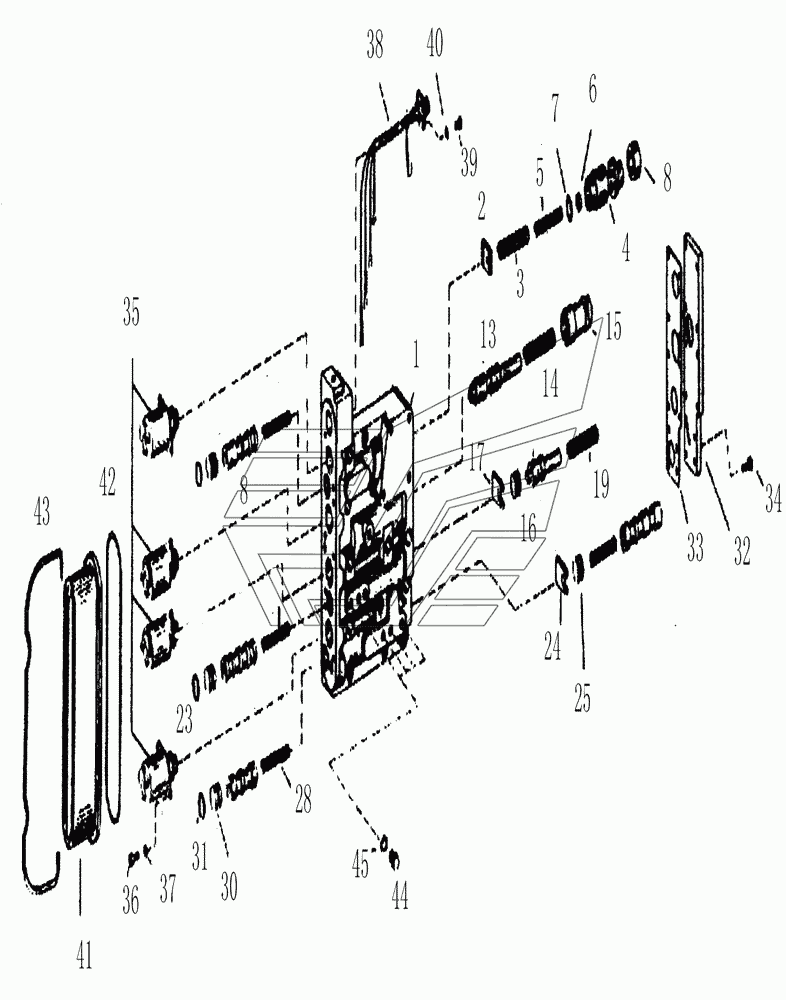

CONTROL VALUE ASSEMBLY YD133 Каток SR20M. Каталог 2014г.

P.T.01 ASSEMBLY YD133P.T.01 Каток SR20M LIST OF OTHER PARTS Каток SR20M

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Valve body

Заводской номер: 263-15-10104 Количество на модель: 1
263-15-10104
1
2

Номер детали на чертеже:

2

Locking plate

Заводской номер: 263-15-10105 Количество на модель: 1
263-15-10105
1
3

Номер детали на чертеже:

3

Spring

Заводской номер: 263-15-10106 Количество на модель: 1
263-15-10106
1
4

Номер детали на чертеже:

4

Valve core

Заводской номер: 263-15-10107 Количество на модель: 1
263-15-10107
1
5

Номер детали на чертеже:

5

Spring

Заводской номер: 263-15-10108 Количество на модель: 1
263-15-10108
1
6

Номер детали на чертеже:

6

Spacer

Заводской номер: 263-15-10109 Количество на модель: 1
263-15-10109
1
7

Номер детали на чертеже:

7

Washer

Заводской номер: 263-15-10110 Количество на модель: 6
263-15-10110
6
8

Номер детали на чертеже:

8

Bushing

Заводской номер: 263-15-10111 Количество на модель: 1
263-15-10111
1
9

Номер детали на чертеже:

9

Valve core

Заводской номер: 263-15-10112 Количество на модель: 1
263-15-10112
1
13

Номер детали на чертеже:

13

Valve core

Заводской номер: 263-15-10116 Количество на модель: 1
263-15-10116
1
14

Номер детали на чертеже:

14

Pin

Заводской номер: 263-15-10117 Количество на модель: 1
263-15-10117
1
15

Номер детали на чертеже:

15

Plate

Заводской номер: 263-15-10118 Количество на модель: 1
263-15-10118
1
17

Номер детали на чертеже:

17

Plate

Заводской номер: 263-15-10120 Количество на модель: 1
263-15-10120
1
18

Номер детали на чертеже:

18

Valve core

Заводской номер: 263-15-10121 Количество на модель: 1
263-15-10121
1
19

Номер детали на чертеже:

19

Spring

Заводской номер: 263-15-10122 Количество на модель: 1
263-15-10122
1
21

Номер детали на чертеже:

21

Valve core

Заводской номер: 263-15-10123 Количество на модель: 1
263-15-10123
1
23

Номер детали на чертеже:

23

O-ring

Заводской номер: 263-15-10115 Количество на модель: 2
263-15-10115
2
24

Номер детали на чертеже:

24

Locking plate

Заводской номер: 263-15-10124 Количество на модель: 1
263-15-10124
1
25

Номер детали на чертеже:

25

Valve core

Заводской номер: 263-15-10119 Количество на модель: 1
263-15-10119
1
28

Номер детали на чертеже:

28

Spring

Заводской номер: 263-15-10113 Количество на модель: 3
263-15-10113
3
30

Номер детали на чертеже:

30

Pin

Заводской номер: 263-15-10114 Количество на модель: 4
263-15-10114
4
31

Номер детали на чертеже:

31

Valve core

Заводской номер: 263-15-10125 Количество на модель: 1
263-15-10125
1
32

Номер детали на чертеже:

32

Valve core

Заводской номер: 263-15-10126 Количество на модель: 1
263-15-10126
1
33

Номер детали на чертеже:

33

Gasket

Заводской номер: 263-15-10127 Количество на модель: 1
263-15-10127
1
34

Номер детали на чертеже:

34

Bolt

Заводской номер: 01010-50818 Количество на модель: 11
01010-50818
11
35

Номер детали на чертеже:

35

Magnet valve

Заводской номер: 263-15-10128 Количество на модель: 4
263-15-10128
4
36

Номер детали на чертеже:

36

Socket bolt

Заводской номер: 01252-30512 Количество на модель: 8
01252-30512
8
37

Номер детали на чертеже:

37

Spring washer

Заводской номер: GB/T859-1987 Количество на модель: 8
GB/T859-1987
8
38

Номер детали на чертеже:

38

Cable set

Заводской номер: 263-15-10129 Количество на модель: 1
263-15-10129
1
39

Номер детали на чертеже:

39

Bolt

Заводской номер: 01212-50412 Количество на модель: 4
01212-50412
4
40

Номер детали на чертеже:

40

Saddle flexible washer

Заводской номер: GB/T860-1988 Количество на модель: 4
GB/T860-1988
4
41

Номер детали на чертеже:

41

Solenoid valve box

Заводской номер: 263-15-10130 Количество на модель: 1
263-15-10130
1
42

Номер детали на чертеже:

42

O-ring

Заводской номер: 263-15-10131 Количество на модель: 1
263-15-10131
1
43

Номер детали на чертеже:

43

Clamp

Заводской номер: 263-15-10132 Количество на модель: 1
263-15-10132
1
44

Номер детали на чертеже:

44

Plug screw

Заводской номер: JB/T1000-1977 Количество на модель: 6
JB/T1000-1977
6
45

Номер детали на чертеже:

45

Copper washer

Заводской номер: Q20-03 Количество на модель: 6
Q20-03
6
