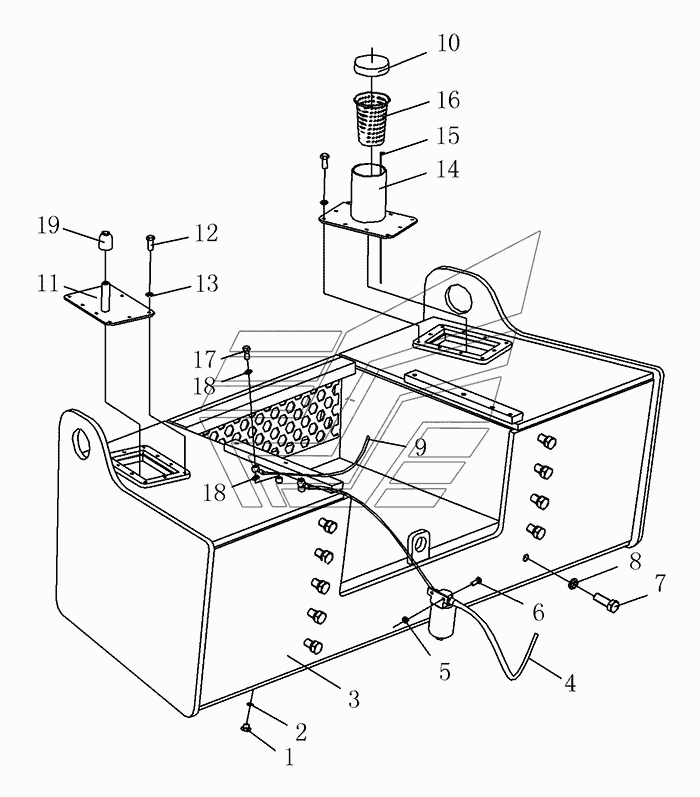

FUEL TANK AND PIPING Каток SR20M. Каталог 2014г.

ACCELEROGRAPH CONTROLS Каток SR20M PREFILTRATION ASSEMBLY Каток SR20M

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Заглушка

Заводской номер: 07044-12412 Количество на модель: 2
07044-12412
2
2

Номер детали на чертеже:

2

Кольцо

Заводской номер: 07002-02434 Количество на модель: 2
07002-02434
2
3

Номер детали на чертеже:

3

Fuel tank

Заводской номер: 263-04-01000 Количество на модель: 1
263-04-01000
1
4

Номер детали на чертеже:

4

Prefiltration assembly

Заводской номер: 263-04-06000 Количество на модель: 1
263-04-06000
1
5

Номер детали на чертеже:

5

Гайка

Заводской номер: 01580-10806 Количество на модель: 2
01580-10806
2
6

Номер детали на чертеже:

6

Болт

Заводской номер: 01010-50830 Количество на модель: 2
01010-50830
2
7

Номер детали на чертеже:

7

Bolt

Заводской номер: 01010-52470 Количество на модель: 10
01010-52470
10
8

Номер детали на чертеже:

8

Уплотнительная шайба

Заводской номер: 01643-32460 Количество на модель: 10
01643-32460
10
9

Номер детали на чертеже:

9

Oil tube

Заводской номер: 263-04-05100 Количество на модель: 1
263-04-05100
1
10

Номер детали на чертеже:

10

Cap fuel tank

Заводской номер: 16Y-04C-02000 Количество на модель: 1
16Y-04C-02000
1
11

Номер детали на чертеже:

11

Seat

Заводской номер: 263-04-02100 Количество на модель: 1
263-04-02100
1
12

Номер детали на чертеже:

12

Болт

Заводской номер: 01010-50825 Количество на модель: 20
01010-50825
20
13

Номер детали на чертеже:

13

Шайба

Заводской номер: 01643-30823 Количество на модель: 22
01643-30823
22
14

Номер детали на чертеже:

14

Bracket

Заводской номер: 263-04-03000 Количество на модель: 1
263-04-03000
1
15

Номер детали на чертеже:

15

Dipstick

Заводской номер: 263-04-00001 Количество на модель: 1
263-04-00001
1
16

Номер детали на чертеже:

16

Фильтровальная сетка

Заводской номер: 07056-18416 Количество на модель: 1
07056-18416
1
17

Номер детали на чертеже:

17

Bolt

Заводской номер: 263-04-05001 Количество на модель: 1
263-04-05001
1
18

Номер детали на чертеже:

18

Washer

Заводской номер: 263-04-05002 Количество на модель: 2
263-04-05002
2
19

Номер детали на чертеже:

19

Аэратор

Заводской номер: 07030-00252 Количество на модель: 1
07030-00252
1
