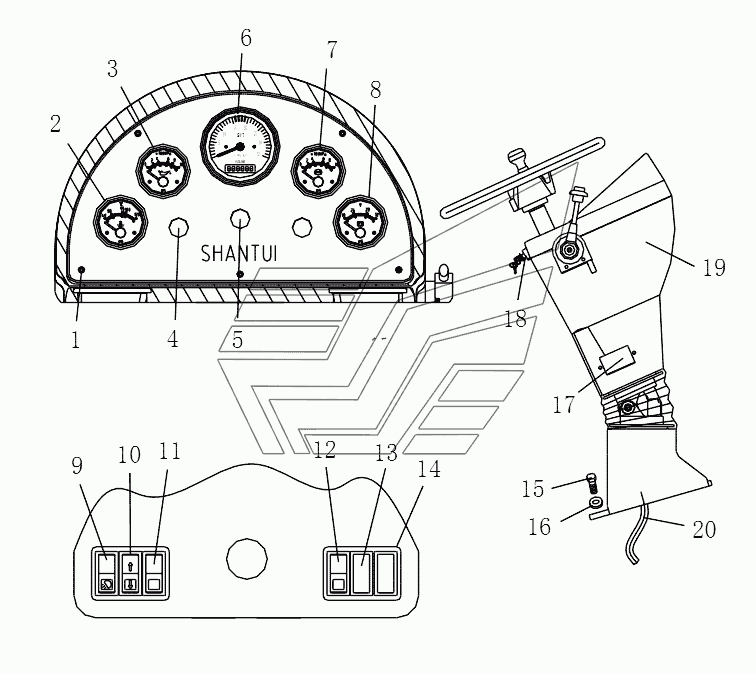

ELECTRICAL SYSTEM Каток SR18M. Каталог 2010г.

ELECTRICAL SYSTEM (FOR SR18M/P-2) Каток SR18M PLATFORM ASSEMBLY Каток SR18M

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт

Заводской номер: 01220-30612 Количество на модель: 5
01220-30612
5
2

Номер детали на чертеже:

2

Temperature meter

Заводской номер: D2112-12010 Количество на модель: 1
D2112-12010
1
3

Номер детали на чертеже:

3

Press watch

Заводской номер: D2102-01010 Количество на модель: 1
D2102-01010
1
4

Номер детали на чертеже:

4

Left steering indicator light

Заводской номер: D2461-00000 Количество на модель: 2
D2461-00000
2
5

Номер детали на чертеже:

5

Far indicator light for headlight

Заводской номер: D2460-00000 Количество на модель: 1
D2460-00000
1
6

Номер детали на чертеже:

6

Stopwatch

Заводской номер: D2210-03500 Количество на модель: 1
D2210-03500
1
7

Номер детали на чертеже:

7

Press watch

Заводской номер: D2190-01000 Количество на модель: 1
D2190-01000
1
8

Номер детали на чертеже:

8

Voltage meter

Заводской номер: D2140-03210 Количество на модель: 1
D2140-03210
1
9

Номер детали на чертеже:

9

Switch

Заводской номер: D2540-08170 Количество на модель: 1
D2540-08170
1
10

Номер детали на чертеже:

10

Switch

Заводской номер: D2540-08160 Количество на модель: 1
D2540-08160
1
11

Номер детали на чертеже:

11

Switch

Заводской номер: D2540-08260 Количество на модель: 1
D2540-08260
1
12

Номер детали на чертеже:

12

Switch

Заводской номер: D2540-08270 Количество на модель: 1
D2540-08270
1
13

Номер детали на чертеже:

13

Cover board

Заводской номер: 260-08-00001 Количество на модель: 1
260-08-00001
1
14

Номер детали на чертеже:

14

Casing

Заводской номер: 263-07-00004 Количество на модель: 2
263-07-00004
2
15

Номер детали на чертеже:

15

Болт

Заводской номер: 01010-51035 Количество на модель: 6
01010-51035
6
16

Номер детали на чертеже:

16

Шайба

Заводской номер: 01643-31032 Количество на модель: 6
01643-31032
6
17

Номер детали на чертеже:

17

Предохранитель

Заводской номер: D2763-00900 Количество на модель: 1
D2763-00900
1
18

Номер детали на чертеже:

18

Пусковой выключатель

Заводской номер: D2500-00000 Количество на модель: 1
D2500-00000
1
19

Номер детали на чертеже:

19

Box

Заводской номер: 263-07-10000 Количество на модель: 1
263-07-10000
1
20

Номер детали на чертеже:

20

Wire assy

Заводской номер: 253-07-04000 Количество на модель: 1
253-07-04000
1
20

Номер детали на чертеже:

20

Wire assy

Заводской номер: 253-07-08000 Количество на модель: 1
253-07-08000
1
