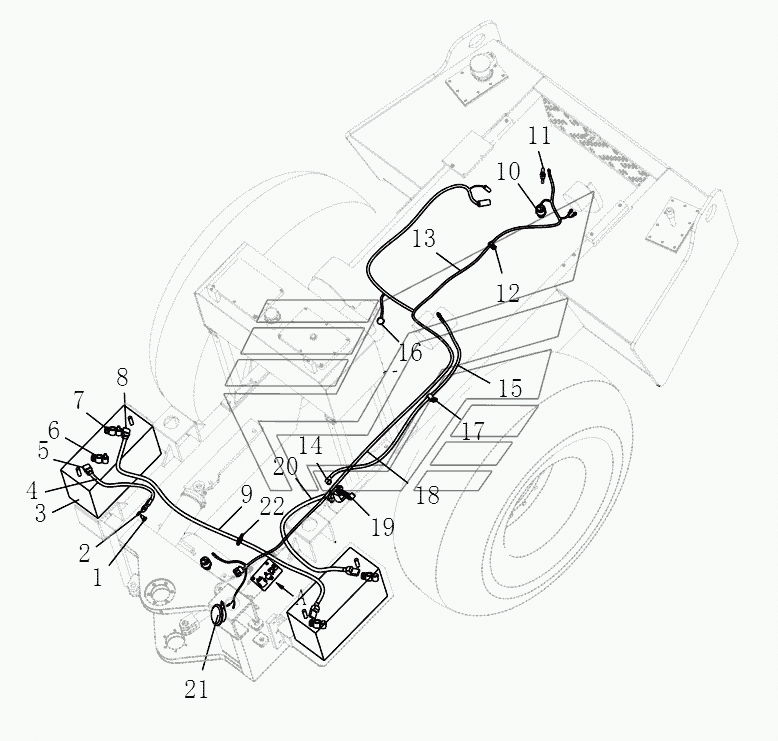

ELECTRICAL SYSTEM (FOR SR18M/P-2) Каток SR18M. Каталог 2010г.

ELECTRICAL SYSTEM (FOR SR18M/P) Каток SR18M ELECTRICAL SYSTEM (FOR SR18M/P-2) Каток SR18M

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт

Заводской номер: 01010-51016 Количество на модель: 7
01010-51016
7
2

Номер детали на чертеже:

2

Шайба

Заводской номер: 01643-31032 Количество на модель: 14
01643-31032
14
3

Номер детали на чертеже:

3

Accumulator

Заводской номер: D1010-10500 Количество на модель: 2
D1010-10500
2
4

Номер детали на чертеже:

4

Cable

Заводской номер: 263-07-07000 Количество на модель: 1
263-07-07000
1
5

Номер детали на чертеже:

5

Insulating sleeve

Заводской номер: D2000-00001 Количество на модель: 2
D2000-00001
2
8

Номер детали на чертеже:

8

Insulating sleeve

Заводской номер: D2000-00000 Количество на модель: 2
D2000-00000
2
9

Номер детали на чертеже:

9

Cable

Заводской номер: 263-07-08000 Количество на модель: 1
263-07-08000
1
10

Номер детали на чертеже:

10

Pressure sensor

Заводской номер: D2300-01000 Количество на модель: 2
D2300-01000
2
11

Номер детали на чертеже:

11

Temp sensor

Заводской номер: D2320-12020 Количество на модель: 1
D2320-12020
1
12

Номер детали на чертеже:

12

Clip

Заводской номер: 08035-11512 Количество на модель: 4
08035-11512
4
13

Номер детали на чертеже:

13

Wire assy

Заводской номер: 253-07-07000 Количество на модель: 1
253-07-07000
1
14

Номер детали на чертеже:

14

Cover

Заводской номер: 08038-00035 Количество на модель: 7
08038-00035
7
15

Номер детали на чертеже:

15

Cable

Заводской номер: 263-07-03000 Количество на модель: 1
263-07-03000
1
16

Номер детали на чертеже:

16

Rev sensor

Заводской номер: D2350-06500 Количество на модель: 1
D2350-06500
1
17

Номер детали на чертеже:

17

Clip

Заводской номер: 08035-12510 Количество на модель: 6
08035-12510
6
18

Номер детали на чертеже:

18

Wire assy

Заводской номер: 253-07-06000 Количество на модель: 1
253-07-06000
1
19

Номер детали на чертеже:

19

Power switch

Заводской номер: D2602-05000 Количество на модель: 1
D2602-05000
1
20

Номер детали на чертеже:

20

Cable

Заводской номер: 263-07-02000 Количество на модель: 1
263-07-02000
1
21

Номер детали на чертеже:

21

Клаксон

Заводской номер: D2711-10500 Количество на модель: 1
D2711-10500
1
22

Номер детали на чертеже:

22

Clamp

Заводской номер: 08034-20536 Количество на модель: 11
08034-20536
11
ELECTRICAL SYSTEM (FOR SR18M/P) Каток SR18M ELECTRICAL SYSTEM (FOR SR18M/P-2) Каток SR18M
