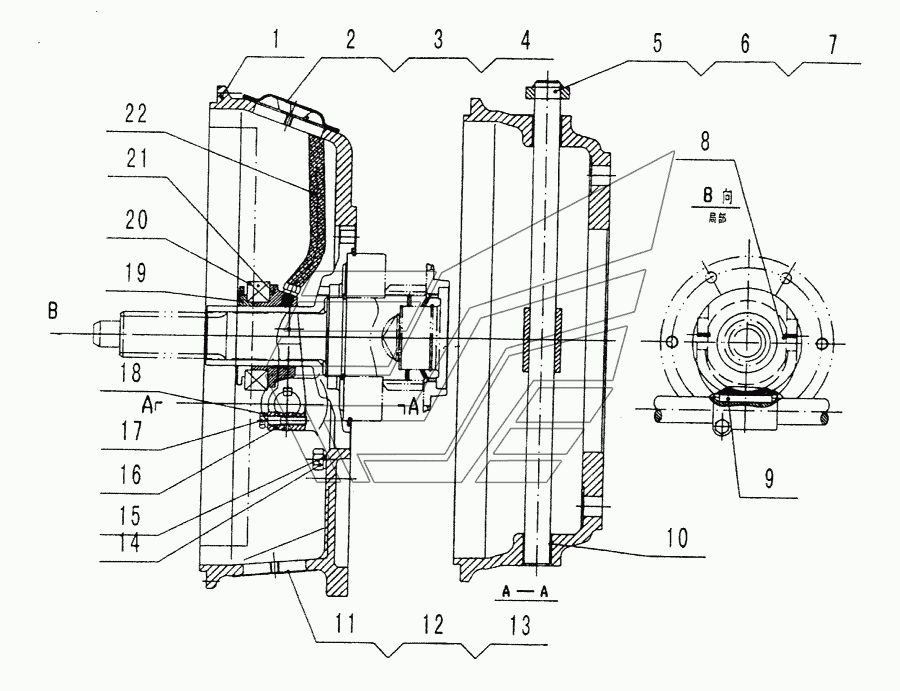

CLUTCH HOUSING ASSEMBLY Каток SR18M. Каталог 2010г.

IDLER WHEEL ASSEMBLY Каток SR18M TRANSMISSION PERIPHERY ASSEMBLY Каток SR18M

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
19
20
21
22

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Shell

Заводской номер: 253-14-01070 Количество на модель: 1
253-14-01070
1
2

Номер детали на чертеже:

2

Plank assy

Заводской номер: 253-14-01071 Количество на модель: 1
253-14-01071
1
3

Номер детали на чертеже:

3

Washer

Заводской номер: 253-14-01072 Количество на модель: 1
253-14-01072
1
4

Номер детали на чертеже:

4

Bolt

Заводской номер: 253-14-01073 Количество на модель: 2
253-14-01073
2
5

Номер детали на чертеже:

5

Axle and arm assy

Заводской номер: 253-14-01074 Количество на модель: 1
253-14-01074
1
6

Номер детали на чертеже:

6

Axle

Заводской номер: 253-14-01075 Количество на модель: 1
253-14-01075
1
7

Номер детали на чертеже:

7

Arm

Заводской номер: 253-14-01076 Количество на модель: 1
253-14-01076
1
8

Номер детали на чертеже:

8

Pin

Заводской номер: 253-14-01077 Количество на модель: 2
253-14-01077
2
9

Номер детали на чертеже:

9

Key

Заводской номер: 253-14-01078 Количество на модель: 1
253-14-01078
1
10

Номер детали на чертеже:

10

Bush

Заводской номер: 253-14-01079 Количество на модель: 2
253-14-01079
2
11

Номер детали на чертеже:

11

Plank

Заводской номер: 253-14-01080 Количество на модель: 1
253-14-01080
1
12

Номер детали на чертеже:

12

Bolt

Заводской номер: 253-14-01081 Количество на модель: 2
253-14-01081
2
13

Номер детали на чертеже:

13

Washer,spring

Заводской номер: 253-14-01069 Количество на модель: 2
253-14-01069
2
14

Номер детали на чертеже:

14

Bolt

Заводской номер: 253-14-01083 Количество на модель: 8
253-14-01083
8
15

Номер детали на чертеже:

15

Washer,spring

Заводской номер: 253-14-01084 Количество на модель: 8
253-14-01084
8
16

Номер детали на чертеже:

16

Fork

Заводской номер: 253-14-01085 Количество на модель: 1
253-14-01085
1
17

Номер детали на чертеже:

17

Bolt

Заводской номер: 253-14-01086 Количество на модель: 1
253-14-01086
1
19

Номер детали на чертеже:

19

Washer

Заводской номер: 253-14-01088 Количество на модель: 1
253-14-01088
1
20

Номер детали на чертеже:

20

Bearing

Заводской номер: 253-14-01089 Количество на модель: 1
253-14-01089
1
21

Номер детали на чертеже:

21

Bearing seat

Заводской номер: 253-14-01090 Количество на модель: 1
253-14-01090
1
22

Номер детали на чертеже:

22

Oiling rube assy

Заводской номер: 253-14-01091 Количество на модель: 1
253-14-01091
1
