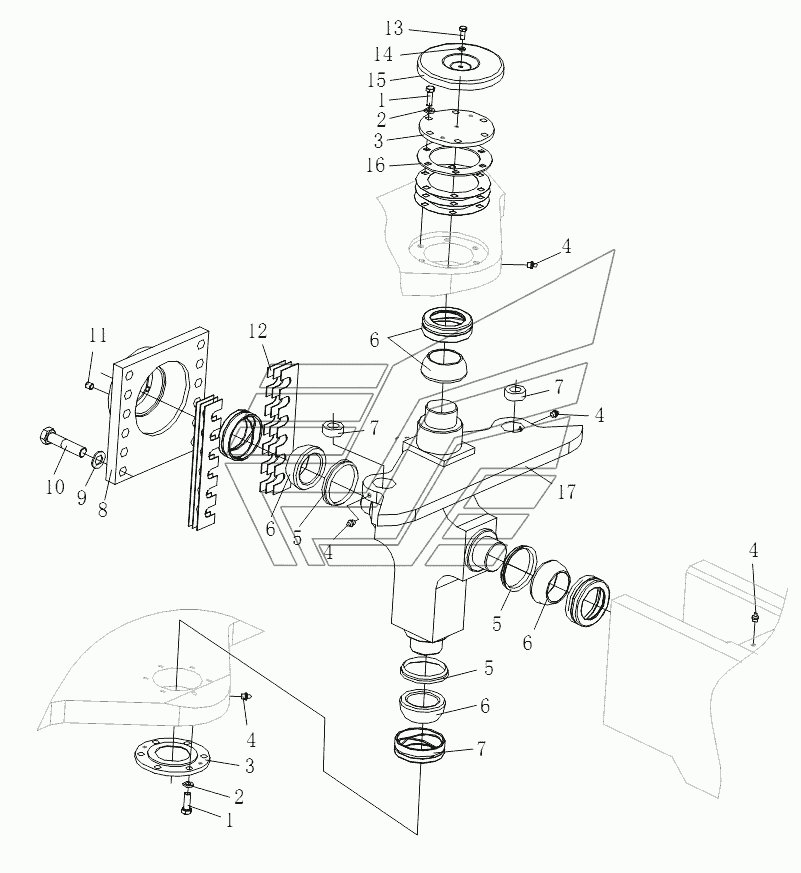

ARTICULATE DEVICE Каток SR18M. Каталог 2010г.

DRUM ASSEMBLY Каток SR18M FRAME ASSEMBLY Каток SR18M

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт

Заводской номер: 01010-51235 Количество на модель: 12
01010-51235
12
2

Номер детали на чертеже:

2

Шайба

Заводской номер: 01643-31232 Количество на модель: 12
01643-31232
12
3

Номер детали на чертеже:

3

Cover

Заводской номер: 263-33-00001 Количество на модель: 2
263-33-00001
2
4

Номер детали на чертеже:

4

Масленка

Заводской номер: 07020-01021 Количество на модель: 1
07020-01021
1
5

Номер детали на чертеже:

5

Seal ring

Заводской номер: 263-33-00004 Количество на модель: 3
263-33-00004
3
6

Номер детали на чертеже:

6

Bearing

Заводской номер: 263-33-02000 Количество на модель: 4
263-33-02000
4
7

Номер детали на чертеже:

7

Bearing

Заводской номер: GB304.6-81 Количество на модель: 2
GB304.6-81
2
8

Номер детали на чертеже:

8

Cover

Заводской номер: 263-33-00003 Количество на модель: 1
263-33-00003
1
9

Номер детали на чертеже:

9

Шайба

Заводской номер: 01643-32060 Количество на модель: 12
01643-32060
12
10

Номер детали на чертеже:

10

Болт

Заводской номер: 01010-52070 Количество на модель: 12
01010-52070
12
11

Номер детали на чертеже:

11

Screw

Заводской номер: 01310-21216 Количество на модель: 3
01310-21216
3
12

Номер детали на чертеже:

12

Regulating shim

Заводской номер: 263-33-00010 Количество на модель: 8
263-33-00010
8
12

Номер детали на чертеже:

12

Regulating shim

Заводской номер: 263-33-00009 Количество на модель: 8
263-33-00009
8
12

Номер детали на чертеже:

12

Regulating shim

Заводской номер: 263-33-00006 Количество на модель: 4
263-33-00006
4
12

Номер детали на чертеже:

12

Regulating shim

Заводской номер: 263-33-00005 Количество на модель: 4
263-33-00005
4
12

Номер детали на чертеже:

12

Regulating shim

Заводской номер: 263-33-00002 Количество на модель: 4
263-33-00002
4
13

Номер детали на чертеже:

13

Bolt

Заводской номер: 01010-50812 Количество на модель: 1
01010-50812
1
14

Номер детали на чертеже:

14

Шайба

Заводской номер: 01643-30823 Количество на модель: 1
01643-30823
1
15

Номер детали на чертеже:

15

Cover

Заводской номер: 263-33-00007 Количество на модель: 1
263-33-00007
1
16

Номер детали на чертеже:

16

Regulating shim

Заводской номер: 263-33-00013 Количество на модель: 1
263-33-00013
1
16

Номер детали на чертеже:

16

Regulating shim

Заводской номер: 263-33-00012 Количество на модель: 1
263-33-00012
1
16

Номер детали на чертеже:

16

Regulating shim

Заводской номер: 263-33-00011 Количество на модель: 1
263-33-00011
1
16

Номер детали на чертеже:

16

Regulating shim

Заводской номер: 263-33-00008 Количество на модель: 1
263-33-00008
1
17

Номер детали на чертеже:

17

Articulate device

Заводской номер: 263-33-01000 Количество на модель: 1
263-33-01000
1
