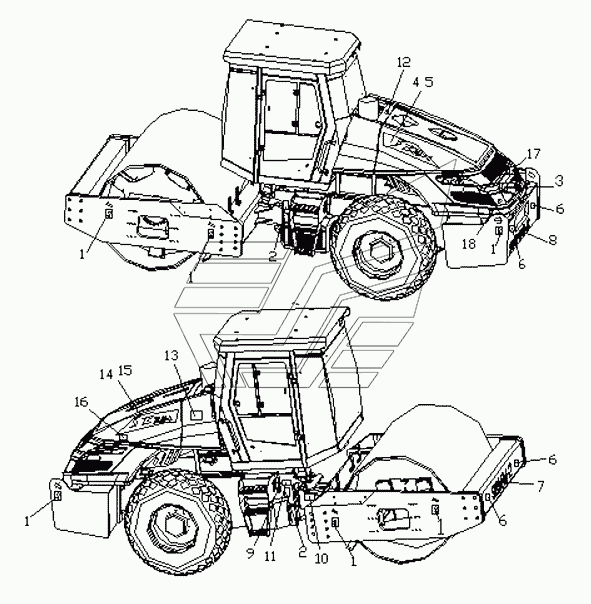

LABEL PLATE LAYOUT Каток SR14M-2. Каталог 2012г.

LABEL PLATE LAYOUT Каток SR14M-2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Шильдик

Заводской номер: 09960-01001 Количество на модель: 6
09960-01001
6
2

Номер детали на чертеже:

2

Plate

Заводской номер: 09162-00640 Количество на модель: 2
09162-00640
2
3

Номер детали на чертеже:

3

Plate

Заводской номер: 09658-02100 Количество на модель: 1
09658-02100
1
4

Номер детали на чертеже:

4

Label plate

Заводской номер: 243-90-00008 Количество на модель: 1
243-90-00008
1
5

Номер детали на чертеже:

5

Label plate

Заводской номер: 243-90-00009 Количество на модель: 1
243-90-00009
1
6

Номер детали на чертеже:

6

Reflective sheeting

Заводской номер: 274-90-00003 Количество на модель: 4
274-90-00003
4
7

Номер детали на чертеже:

7

Shantui plate

Заводской номер: 09690-01120 Количество на модель: 1
09690-01120
1
8

Номер детали на чертеже:

8

Plate

Заводской номер: 09690-10800 Количество на модель: 1
09690-10800
1
9

Номер детали на чертеже:

9

Заклепка

Заводской номер: 04418-03060 Количество на модель: 4
04418-03060
4
10

Номер детали на чертеже:

10

Lubricating table

Заводской номер: 243-90-00013 Количество на модель: 1
243-90-00013
1
11

Номер детали на чертеже:

11

Label plate

Заводской номер: 09962-72100 Количество на модель: 1
09962-72100
1
12

Номер детали на чертеже:

12

Plate

Заводской номер: 09669-00003 Количество на модель: 1
09669-00003
1
13

Номер детали на чертеже:

13

Label plate

Заводской номер: 09653-02100 Количество на модель: 1
09653-02100
1
14

Номер детали на чертеже:

14

Label plate

Заводской номер: 243-90-00010 Количество на модель: 1
243-90-00010
1
15

Номер детали на чертеже:

15

Label plate

Заводской номер: 243-90-00011 Количество на модель: 1
243-90-00011
1
16

Номер детали на чертеже:

16

Plate

Заводской номер: 09637-02160 Количество на модель: 1
09637-02160
1
17

Номер детали на чертеже:

17

Plate

Заводской номер: 09668-02100 Количество на модель: 2
09668-02100
2
18

Номер детали на чертеже:

18

Plate

Заводской номер: 09669-00002 Количество на модель: 1
09669-00002
1
LABEL PLATE LAYOUT Каток SR14M-2
