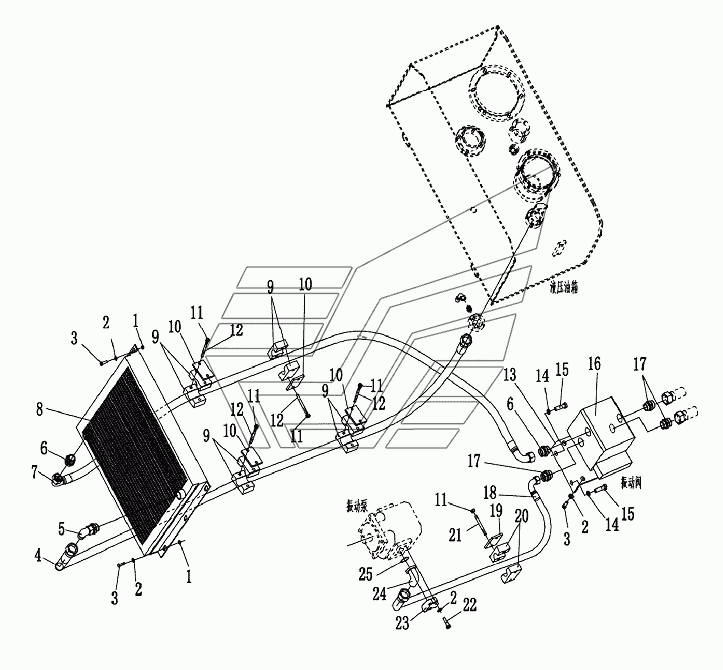

HYDRAUMATIC SYSTEM OF VIBRATION Каток SR14M-2. Каталог 2012г.

HYDRAUMATIC SYSTEM OF VIBRATION Каток SR14M-2 HYDRAUMATIC SYSTEM OF VIBRATION Каток SR14M-2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Гайка

Заводской номер: 01580-11008 Количество на модель: 6
01580-11008
6
2

Номер детали на чертеже:

2

Шайба

Заводской номер: 01643-31032 Количество на модель: 12
01643-31032
12
3

Номер детали на чертеже:

3

Болт

Заводской номер: 01010-51025 Количество на модель: 6
01010-51025
6
4

Номер детали на чертеже:

4

Hose assy

Заводской номер: 243-65-01000 Количество на модель: 1
243-65-01000
1
5

Номер детали на чертеже:

5

Adapter

Заводской номер: 253-65-00002 Количество на модель: 1
253-65-00002
1
6

Номер детали на чертеже:

6

Adapter

Заводской номер: 253-65-00001 Количество на модель: 1
253-65-00001
1
7

Номер детали на чертеже:

7

Hose assy

Заводской номер: 243-65-02000 Количество на модель: 1
243-65-02000
1
8

Номер детали на чертеже:

8

Oil cooler

Заводской номер: 253-65-01000 Количество на модель: 1
253-65-01000
1
9

Номер детали на чертеже:

9

Rubber-plate

Заводской номер: 253-65-00006 Количество на модель: 8
253-65-00006
8
10

Номер детали на чертеже:

10

Plate

Заводской номер: 253-65-00007 Количество на модель: 4
253-65-00007
4
11

Номер детали на чертеже:

11

Гайка

Заводской номер: 01582-11008 Количество на модель: 8
01582-11008
8
12

Номер детали на чертеже:

12

Double end bolt

Заводской номер: 01120-51080 Количество на модель: 8
01120-51080
8
13

Номер детали на чертеже:

13

Seat

Заводской номер: 253-65-06000 Количество на модель: 1
253-65-06000
1
14

Номер детали на чертеже:

14

Уплотнительная шайба

Заводской номер: 01643-31445 Количество на модель: 2
01643-31445
2
15

Номер детали на чертеже:

15

Болт

Заводской номер: 01010-51430 Количество на модель: 2
01010-51430
2
16

Номер детали на чертеже:

16

Valve

Заводской номер: 253-65-05000 Количество на модель: 1
253-65-05000
1
17

Номер детали на чертеже:

17

Adapter

Заводской номер: 253-65-00012 Количество на модель: 3
253-65-00012
3
18

Номер детали на чертеже:

18

Hose assy

Заводской номер: 243-65-06000 Количество на модель: 1
243-65-06000
1
19

Номер детали на чертеже:

19

Plate

Заводской номер: 253-65-00009 Количество на модель: 1
253-65-00009
1
20

Номер детали на чертеже:

20

Plate

Заводской номер: 253-65-00008 Количество на модель: 2
253-65-00008
2
21

Номер детали на чертеже:

21

Double end bolt

Заводской номер: 01120-51070 Количество на модель: 2
01120-51070
2
22

Номер детали на чертеже:

22

Болт

Заводской номер: 01010-51035 Количество на модель: 4
01010-51035
4
23

Номер детали на чертеже:

23

Flange

Заводской номер: 253-65-00004 Количество на модель: 2
253-65-00004
2
24

Номер детали на чертеже:

24

Adapter

Заводской номер: 253-65-00011 Количество на модель: 1
253-65-00011
1
25

Номер детали на чертеже:

25

Кольцо

Заводской номер: 07000-13038 Количество на модель: 1
07000-13038
1
HYDRAUMATIC SYSTEM OF VIBRATION Каток SR14M-2 HYDRAUMATIC SYSTEM OF VIBRATION Каток SR14M-2
