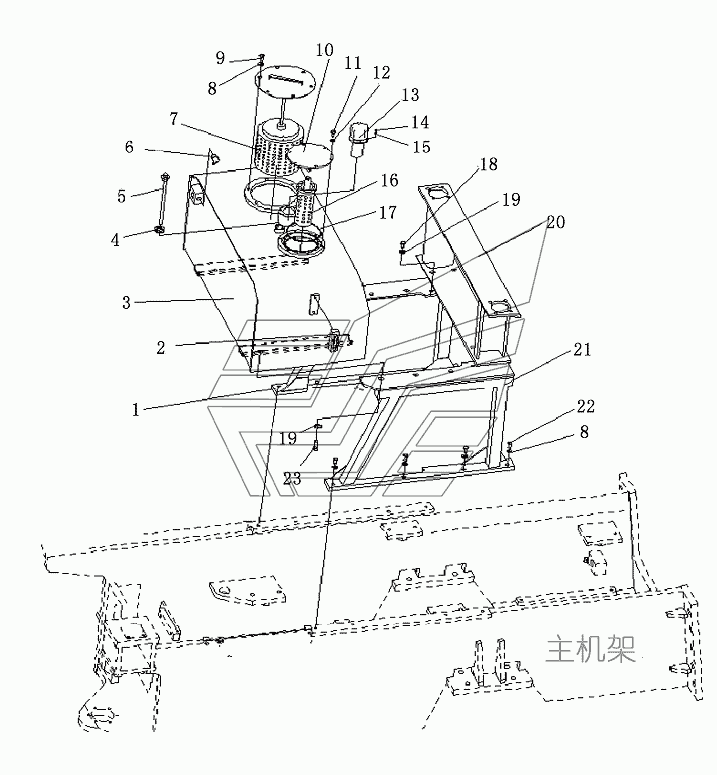

HYDRAULIC TANK Каток SR14M-2. Каталог 2012г.

TOOL BOX Каток SR14M-2 HYDRAUMATIC SYSTEM OF VIBRATION Каток SR14M-2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Oil tank bracket

Заводской номер: 243-60-01000 Количество на модель: 1
243-60-01000
1
2

Номер детали на чертеже:

2

Gauge

Заводской номер: 263-60-04000 Количество на модель: 1
263-60-04000
1
3

Номер детали на чертеже:

3

Oil tank body

Заводской номер: 243-60-02000 Количество на модель: 1
243-60-02000
1
4

Номер детали на чертеже:

4

Washer seal

Заводской номер: 07005-02716 Количество на модель: 1
07005-02716
1
5

Номер детали на чертеже:

5

Magnetic bar

Заводской номер: 263-60-06000 Количество на модель: 1
263-60-06000
1
6

Номер детали на чертеже:

6

Switch

Заводской номер: 243-60-03000 Количество на модель: 1
243-60-03000
1
7

Номер детали на чертеже:

7

Oil suction strainer

Заводской номер: 243-60-04000 Количество на модель: 1
243-60-04000
1
8

Номер детали на чертеже:

8

Шайба

Заводской номер: 01643-31232 Количество на модель: 14
01643-31232
14
9

Номер детали на чертеже:

9

Болт

Заводской номер: 01010-51220 Количество на модель: 6
01010-51220
6
10

Номер детали на чертеже:

10

Plate

Заводской номер: 243-60-07000 Количество на модель: 1
243-60-07000
1
11

Номер детали на чертеже:

11

Болт

Заводской номер: 01010-50820 Количество на модель: 6
01010-50820
6
12

Номер детали на чертеже:

12

Шайба

Заводской номер: 01643-30823 Количество на модель: 6
01643-30823
6
13

Номер детали на чертеже:

13

Air filter

Заводской номер: 263-60-03000 Количество на модель: 1
263-60-03000
1
14

Номер детали на чертеже:

14

Bolt

Заводской номер: 01023-30420 Количество на модель: 6
01023-30420
6
15

Номер детали на чертеже:

15

Washer

Заводской номер: 01642-20405 Количество на модель: 6
01642-20405
6
16

Номер детали на чертеже:

16

Filter

Заводской номер: 243-60-08000 Количество на модель: 1
243-60-08000
1
17

Номер детали на чертеже:

17

O-ring

Заводской номер: 07000-15155 Количество на модель: 1
07000-15155
1
18

Номер детали на чертеже:

18

Болт

Заводской номер: 01010-51440 Количество на модель: 4
01010-51440
4
19

Номер детали на чертеже:

19

Уплотнительная шайба

Заводской номер: 01643-31445 Количество на модель: 10
01643-31445
10
20

Номер детали на чертеже:

20

Bracket

Заводской номер: 243-60-05000 Количество на модель: 1
243-60-05000
1
21

Номер детали на чертеже:

21

Oil tank bracket

Заводской номер: 243-60-06000 Количество на модель: 1
243-60-06000
1
22

Номер детали на чертеже:

22

Болт

Заводской номер: 01010-51235 Количество на модель: 8
01010-51235
8
23

Номер детали на чертеже:

23

Болт

Заводской номер: 01010-51430 Количество на модель: 6
01010-51430
6
