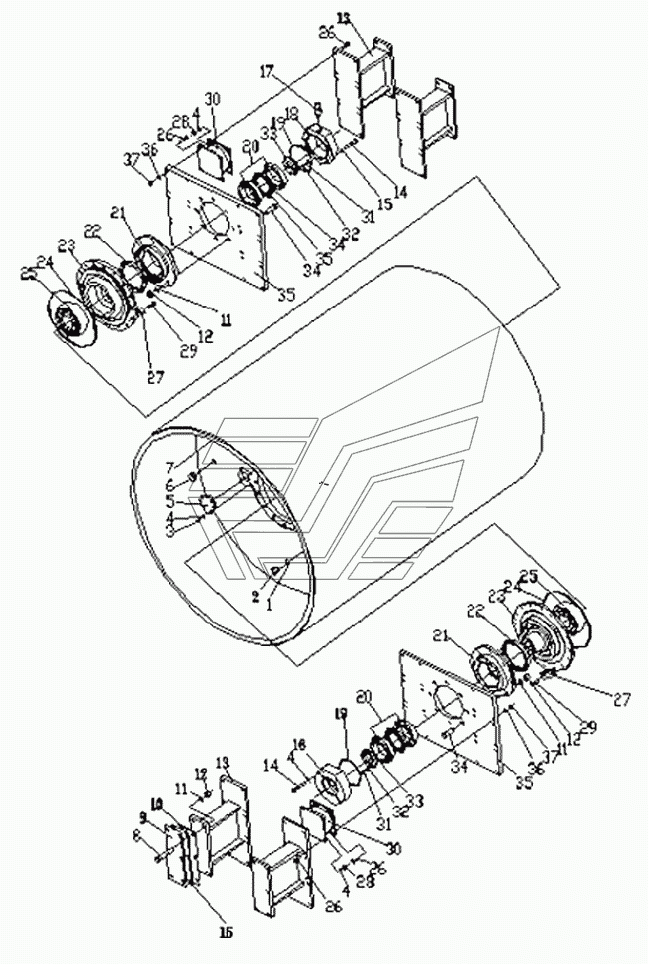

DRUM WHEEL Каток SR14M-2. Каталог 2012г.

CRISSCROSS STRAP JOINT ASSEMBLY Каток SR14M-2 DRUM WHEEL Каток SR14M-2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Seal pad

Заводской номер: 07005-03016 Количество на модель: 1
07005-03016
1
2

Номер детали на чертеже:

2

Plug

Заводской номер: 263-83-40000 Количество на модель: 1
263-83-40000
1
3

Номер детали на чертеже:

3

Болт

Заводской номер: 01010-51225 Количество на модель: 8
01010-51225
8
4

Номер детали на чертеже:

4

Шайба

Заводской номер: 01643-31232 Количество на модель: 112
01643-31232
112
5

Номер детали на чертеже:

5

Bleeder plug

Заводской номер: 263-83-80000 Количество на модель: 2
263-83-80000
2
6

Номер детали на чертеже:

6

Bleed plug

Заводской номер: 263-83-00011 Количество на модель: 1
263-83-00011
1
7

Номер детали на чертеже:

7

Wheel

Заводской номер: 243-83-70000 Количество на модель: 1
243-83-70000
1
8

Номер детали на чертеже:

8

Болт

Заводской номер: 01011-52000 Количество на модель: 24
01011-52000
24
9

Номер детали на чертеже:

9

Spacer

Заводской номер: 243-83-00004 Количество на модель: 4
243-83-00004
4
10

Номер детали на чертеже:

10

Spacer

Заводской номер: 243-83-00005 Количество на модель: 4
243-83-00005
4
11

Номер детали на чертеже:

11

Шайба

Заводской номер: 01643-32060 Количество на модель: 24
01643-32060
24
12

Номер детали на чертеже:

12

Nut

Заводской номер: 01580-12016 Количество на модель: 24
01580-12016
24
13

Номер детали на чертеже:

13

Bracket

Заводской номер: 243-83-60000 Количество на модель: 4
243-83-60000
4
14

Номер детали на чертеже:

14

Болт

Заводской номер: 01010-51260 Количество на модель: 8
01010-51260
8
15

Номер детали на чертеже:

15

Spacer

Заводской номер: 243-83-00006 Количество на модель: 8
243-83-00006
8
16

Номер детали на чертеже:

16

Motor support

Заводской номер: 243-83-00007 Количество на модель: 1
243-83-00007
1
17

Номер детали на чертеже:

17

Bleed plug

Заводской номер: 263-83-00017 Количество на модель: 1
263-83-00017
1
18

Номер детали на чертеже:

18

Cover

Заводской номер: 243-83-00008 Количество на модель: 1
243-83-00008
1
19

Номер детали на чертеже:

19

O-ring

Заводской номер: 07000-25185 Количество на модель: 2
07000-25185
2
20

Номер детали на чертеже:

20

Bearing

Заводской номер: GB299-352122 Количество на модель: 2
GB299-352122
2
21

Номер детали на чертеже:

21

Bearing cover

Заводской номер: 244-83-00010 Количество на модель: 2
244-83-00010
2
22

Номер детали на чертеже:

22

Oil seal

Заводской номер: HG4-692-SD170x200x16 Количество на модель: 2
HG4-692-SD170x200x16
2
23

Номер детали на чертеже:

23

Housing

Заводской номер: 244-83-00008 Количество на модель: 2
244-83-00008
2
24

Номер детали на чертеже:

24

O-ring

Заводской номер: 07000-25370 Количество на модель: 2
07000-25370
2
25

Номер детали на чертеже:

25

Bearing

Заводской номер: 244-83-05000 Количество на модель: 4
244-83-05000
4
26

Номер детали на чертеже:

26

Болт

Заводской номер: 01010-51245 Количество на модель: 96
01010-51245
96
27

Номер детали на чертеже:

27

Pad

Заводской номер: 244-83-00015 Количество на модель: 12
244-83-00015
12
28

Номер детали на чертеже:

28

Гайка

Заводской номер: 01580-11210 Количество на модель: 96
01580-11210
96
29

Номер детали на чертеже:

29

Bolt

Заводской номер: 01050-52045 Количество на модель: 36
01050-52045
36
30

Номер детали на чертеже:

30

Damper

Заводской номер: 244-83-03000 Количество на модель: 12
244-83-03000
12
31

Номер детали на чертеже:

31

Болт

Заводской номер: 01010-51025 Количество на модель: 16
01010-51025
16
32

Номер детали на чертеже:

32

Pad

Заводской номер: 244-83-00014 Количество на модель: 8
244-83-00014
8
33

Номер детали на чертеже:

33

Cover

Заводской номер: 244-83-00011 Количество на модель: 2
244-83-00011
2
34

Номер детали на чертеже:

34

Bolt

Заводской номер: 01010-51665 Количество на модель: 16
01010-51665
16
35

Номер детали на чертеже:

35

Plate

Заводской номер: 243-83-00003 Количество на модель: 2
243-83-00003
2
36

Номер детали на чертеже:

36

Шайба

Заводской номер: 01643-31645 Количество на модель: 16
01643-31645
16
37

Номер детали на чертеже:

37

nut

Заводской номер: 01580-11613 Количество на модель: 16
01580-11613
16
CRISSCROSS STRAP JOINT ASSEMBLY Каток SR14M-2 DRUM WHEEL Каток SR14M-2
