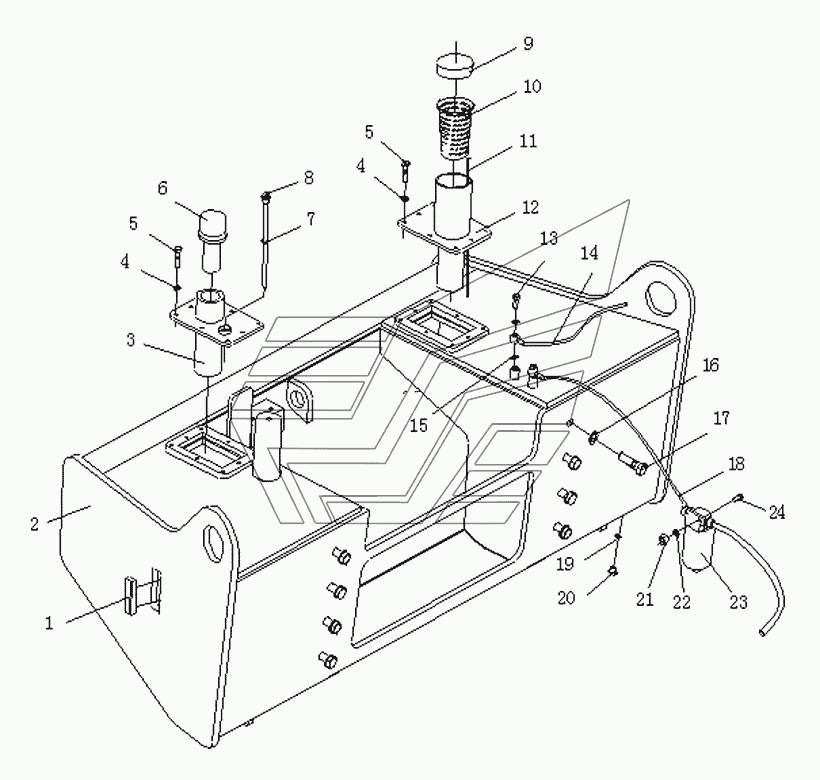

FUEL TANK AND PIPING Каток SR12-5. Каталог 2013г.

COOLING SYSTEM Каток SR12-5 ENGINE CONTROL Каток SR12-5

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Gauge

Заводской номер: 263-60-04000 Количество на модель: 1
263-60-04000
1
2

Номер детали на чертеже:

2

Oil tank

Заводской номер: 242-04-01000 Количество на модель: 1
242-04-01000
1
3

Номер детали на чертеже:

3

Seat

Заводской номер: 242-04-03000 Количество на модель: 1
242-04-03000
1
4

Номер детали на чертеже:

4

Шайба

Заводской номер: 01643-30823 Количество на модель: 16
01643-30823
16
5

Номер детали на чертеже:

5

Болт

Заводской номер: 01010-50825 Количество на модель: 16
01010-50825
16
6

Номер детали на чертеже:

6

Air filter

Заводской номер: 263-60-03000 Количество на модель: 1
263-60-03000
1
7

Номер детали на чертеже:

7

Washer seal

Заводской номер: 07005-02716 Количество на модель: 1
07005-02716
1
8

Номер детали на чертеже:

8

Magnetic bar

Заводской номер: 263-60-06000 Количество на модель: 1
263-60-06000
1
9

Номер детали на чертеже:

9

Cap fuel tank

Заводской номер: 16Y-04C-02000 Количество на модель: 1
16Y-04C-02000
1
10

Номер детали на чертеже:

10

Фильтровальная сетка

Заводской номер: 07056-18416 Количество на модель: 1
07056-18416
1
11

Номер детали на чертеже:

11

Dipstick

Заводской номер: 242-04-00001 Количество на модель: 1
242-04-00001
1
12

Номер детали на чертеже:

12

Seat

Заводской номер: 242-04-02000 Количество на модель: 1
242-04-02000
1
13

Номер детали на чертеже:

13

Bolt

Заводской номер: 07206-31014 Количество на модель: 4
07206-31014
4
14

Номер детали на чертеже:

14

Scavenge pipe

Заводской номер: 242-04-04000 Количество на модель: 1
242-04-04000
1
15

Номер детали на чертеже:

15

Герметичная шайба

Заводской номер: 07005-01412 Количество на модель: 8
07005-01412
8
16

Номер детали на чертеже:

16

Уплотнительная шайба

Заводской номер: 01643-32460 Количество на модель: 8
01643-32460
8
17

Номер детали на чертеже:

17

Bolt

Заводской номер: 01010-52470 Количество на модель: 8
01010-52470
8
18

Номер детали на чертеже:

18

Tube,oil feed

Заводской номер: 242-04-05000 Количество на модель: 1
242-04-05000
1
19

Номер детали на чертеже:

19

Кольцо

Заводской номер: 07002-02434 Количество на модель: 2
07002-02434
2
20

Номер детали на чертеже:

20

Заглушка

Заводской номер: 07044-12412 Количество на модель: 2
07044-12412
2
21

Номер детали на чертеже:

21

Гайка

Заводской номер: 01580-11210 Количество на модель: 2
01580-11210
2
22

Номер детали на чертеже:

22

Шайба

Заводской номер: 01643-31232 Количество на модель: 2
01643-31232
2
23

Номер детали на чертеже:

23

Filter

Заводской номер: 263-04-12000 Количество на модель: 1
263-04-12000
1
24

Номер детали на чертеже:

24

Болт

Заводской номер: 01010-51245 Количество на модель: 2
01010-51245
2
