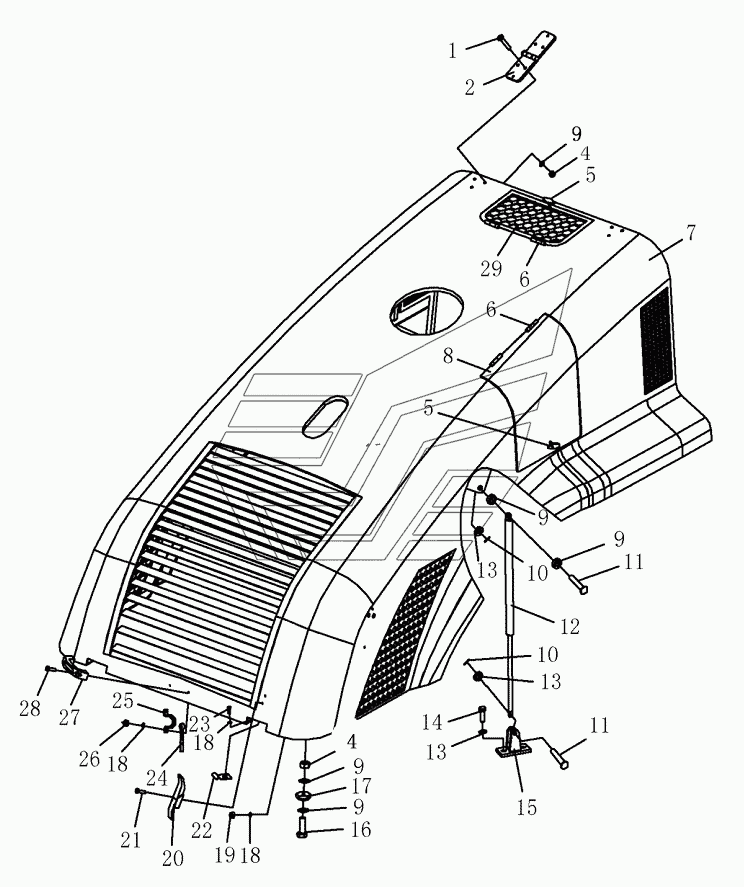

HOOD ASSY Каток SR12-5. Каталог 2013г.

OPERATORS SEAT Каток SR12-5 FRAME, FLOOR PLATE ASSY Каток SR12-5

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт

Заводской номер: 01010-51050 Количество на модель: 6
01010-51050
6
2

Номер детали на чертеже:

2

Hinge

Заводской номер: 242-50-03000 Количество на модель: 2
242-50-03000
2
4

Номер детали на чертеже:

4

Гайка

Заводской номер: 01580-11008 Количество на модель: 6
01580-11008
6
5

Номер детали на чертеже:

5

Lock

Заводской номер: 263-50-01300 Количество на модель: 2
263-50-01300
2
6

Номер детали на чертеже:

6

Hinge

Заводской номер: QB/T3874-L65 Количество на модель: 4
QB/T3874-L65
4
7

Номер детали на чертеже:

7

Engine hood

Заводской номер: 242-50-01000 Количество на модель: 1
242-50-01000
1
8

Номер детали на чертеже:

8

Door

Заводской номер: 242-50-01012 Количество на модель: 1
242-50-01012
1
9

Номер детали на чертеже:

9

Шайба

Заводской номер: 01643-31032 Количество на модель: 14
01643-31032
14
10

Номер детали на чертеже:

10

Cotter pin

Заводской номер: 04050-03036 Количество на модель: 4
04050-03036
4
11

Номер детали на чертеже:

11

Pin shaft

Заводской номер: 04205-01050 Количество на модель: 4
04205-01050
4
12

Номер детали на чертеже:

12

Spring

Заводской номер: 242-50-02000 Количество на модель: 2
242-50-02000
2
13

Номер детали на чертеже:

13

Шайба

Заводской номер: 01643-31232 Количество на модель: 8
01643-31232
8
14

Номер детали на чертеже:

14

Болт

Заводской номер: 01010-51225 Количество на модель: 4
01010-51225
4
15

Номер детали на чертеже:

15

Seat

Заводской номер: 263-50-06000 Количество на модель: 2
263-50-06000
2
16

Номер детали на чертеже:

16

Болт

Заводской номер: 01010-51025 Количество на модель: 2
01010-51025
2
17

Номер детали на чертеже:

17

Rubber cushion

Заводской номер: 263-50-00001 Количество на модель: 2
263-50-00001
2
18

Номер детали на чертеже:

18

Прокладка

Заводской номер: 01643-30623 Количество на модель: 10
01643-30623
10
19

Номер детали на чертеже:

19

Nut

Заводской номер: 01598-10608 Количество на модель: 4
01598-10608
4
20

Номер детали на чертеже:

20

Lock

Заводской номер: 263-50-05000 Количество на модель: 2
263-50-05000
2
21

Номер детали на чертеже:

21

Bolt

Заводской номер: 01010-50630 Количество на модель: 4
01010-50630
4
22

Номер детали на чертеже:

22

Plate

Заводской номер: 263-50-00005 Количество на модель: 2
263-50-00005
2
23

Номер детали на чертеже:

23

Болт

Заводской номер: 01010-50612 Количество на модель: 4
01010-50612
4
24

Номер детали на чертеже:

24

Rope

Заводской номер: 263-50-09000 Количество на модель: 1
263-50-09000
1
25

Номер детали на чертеже:

25

Handle

Заводской номер: 263-50-00006 Количество на модель: 1
263-50-00006
1
26

Номер детали на чертеже:

26

Гайка

Заводской номер: 01580-10605 Количество на модель: 2
01580-10605
2
27

Номер детали на чертеже:

27

Knob

Заводской номер: 263-50-07000 Количество на модель: 1
263-50-07000
1
28

Номер детали на чертеже:

28

Bolt

Заводской номер: 01010-50640 Количество на модель: 2
01010-50640
2
29

Номер детали на чертеже:

29

Ventilating window

Заводской номер: 242-50-01200 Количество на модель: 1
242-50-01200
1
